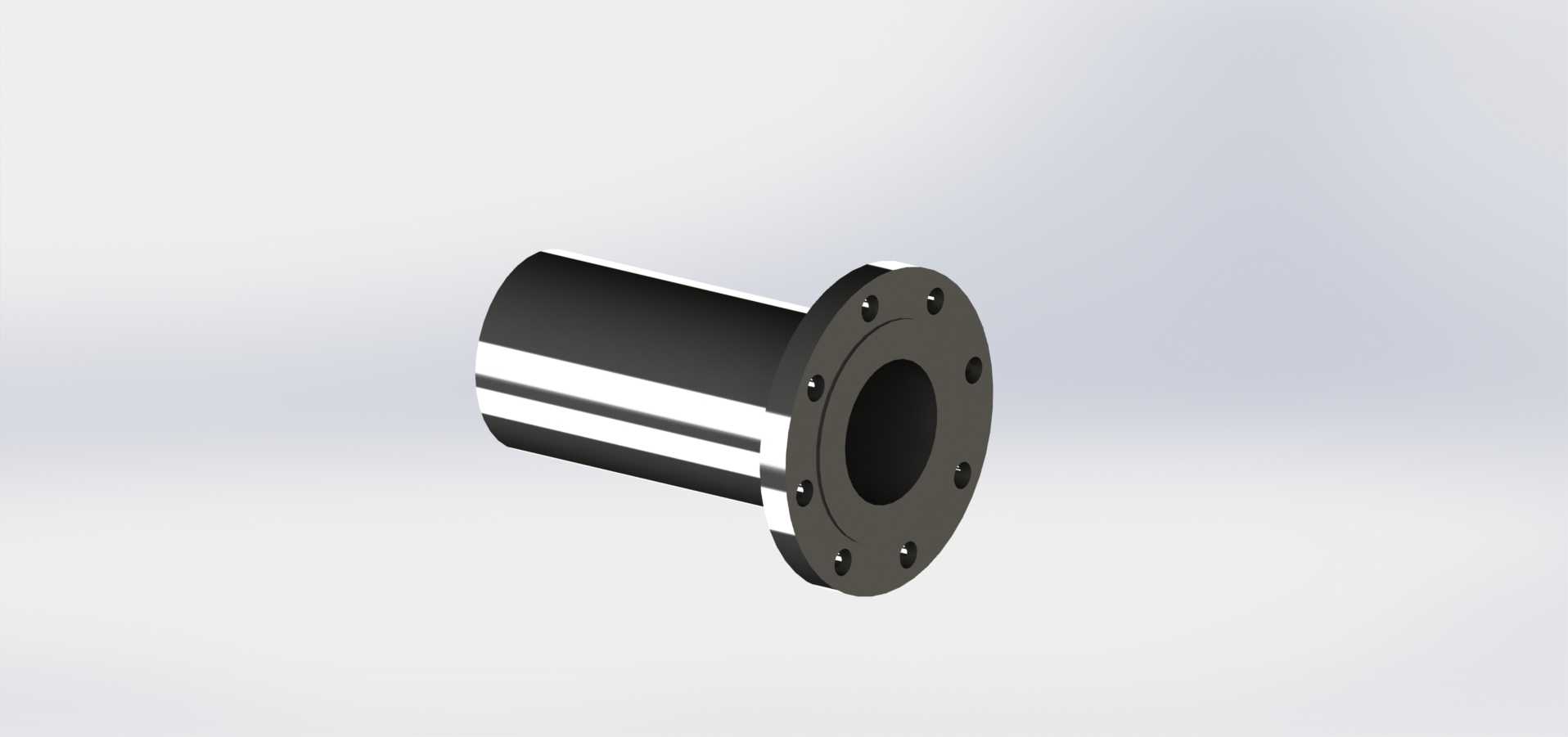

凸面长焊颈法兰RFLWN150管道连接构件

在石化、市政给排水、热力输送、工业流体管路系统中，法兰是实现管段之间、管段与设备之间可拆卸连接的核心承压构件，这款凸面长焊颈法兰的结构设计，完全围绕高压管路的密封可靠性与长期服役稳定性展开。不同于平焊法兰的短颈结构，这款长焊颈法兰的颈部采用渐变过渡的锥段设计，从法兰盘位置沿着轴向向焊接端平滑收窄，这种结构能够有效分散管道运行时产生的应力集中，避免法兰盘与管道焊接位置在压力波动、温度交变的工况下出现焊缝开裂的问题，尤其适配中高压、介质温度存在周期性变化的输送场景。法兰的密封面采用凸面结构，也就是行业内常说的突面形式，密封面凸起的环形平面能够在螺栓预紧力的作用下，配合非金属垫片或者金属缠绕垫片形成均匀的密封比压，相比全平面法兰，凸面结构能够在相同螺栓扭矩下获得更高的密封压强，减少介质泄漏的风险，适配水、蒸汽、油品、普通腐蚀性化工介质等多种流体的输送需求。从安装边界来看，法兰盘上的螺栓孔采用均匀圆周排布，安装时需要保证法兰端面与管道轴线的垂直度偏差在允许范围内，长颈端的焊接坡口提前做了适配处理，现场焊接时能够保证焊缝熔深达到承压管路的焊接要求，不需要额外对管道端部做复杂的坡口加工，减少现场安装的工作量。设计过程中，颈部的壁厚是沿着轴向渐变的，越靠近法兰盘位置壁厚越厚，匹配法兰盘的整体刚度，越靠近管道焊接端的壁厚与适配管道的壁厚保持一致，避免焊接位置出现壁厚突变导致的应力集中，同时法兰盘的厚度经过刚度校核，在额定螺栓预紧力下不会出现盘面翘曲，保证整个密封面的压力分布均匀。在实际管路装配中，这款法兰可以直接与同压力等级的凸面法兰、阀门端部、泵体进出口法兰配对使用，安装时需要注意密封垫片的对中，避免垫片偏置导致的局部密封比压不足，螺栓紧固需要按照对角顺序分步加载，保证每个螺栓的预紧力偏差控制在合理区间，避免法兰盘面受力不均引发的泄漏。长焊颈的结构设计也让法兰的整体刚性远高于平焊法兰，在管路存在一定振动、管线存在轻微位移的工况下，依然能够保持稳定的密封性能，减少后期运维过程中法兰密封点的泄漏检修频次。
