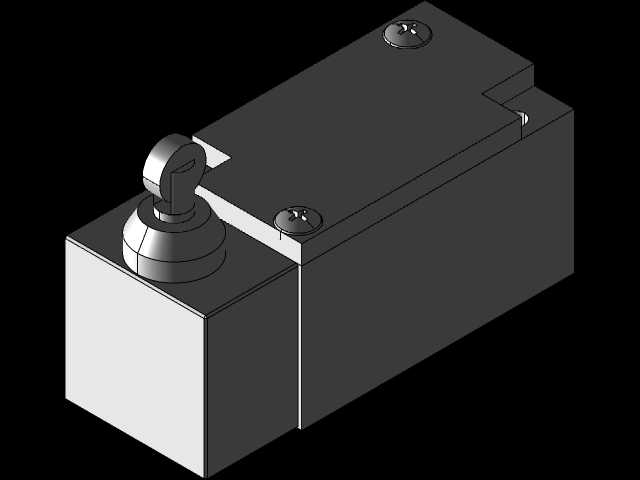

霍尼韦尔LSF1A头部旋转式微动开关结构

　　在自动化生产线的工位限位、小型设备的行程触发、安全门的位置检测这类场景里，微动开关是用量极大的基础检测元件，很多结构工程师在选型时都会优先考虑头部可旋转的款式，来适配不同方向的触发动作，霍尼韦尔LSF1A这类结构的微动开关，刚好能覆盖多数常规安装空间下的触发需求。做这类元件的三维建模时，首先要卡准的是安装边界，开关主体为方正的盒式结构，底部的两个安装孔位间距、孔径都严格对应实物的安装尺寸，建模时特意把安装孔的沉头深度做了精准还原，避免实际装配时出现螺丝凸起干涉周边结构的问题，主体外壳的棱角做了微小的倒角处理，和实物注塑外壳的工艺特征保持一致，不会出现锐边的建模误差。头部的旋转触发结构是整个模型的重点，触发摆头的旋转轴心位置、摆头的伸出长度、按压触发的行程余量都按照实物的动作范围做了还原，摆头和主体衔接处的轴套间隙也做了合理预留，在做装配动画或者运动仿真时，可以真实模拟摆头被压下后触发开关动作的过程，不会出现结构干涉无法转动的问题。顶部的两个固定螺丝，建模时还原了十字槽的细节，螺丝的头部厚度、拧入后的突出高度都和实物一致，方便工程师在做整体设备布局时，核算上部的预留空间，避免和周边的走线槽、安装板产生碰撞。

　　从实际使用的角度来说，这款微动开关的头部旋转配置，能适配从侧面、上方等多个方向的触发动作，不需要额外加装触发拨片，在紧凑的设备内部空间里，可以减少额外的结构件设计，比如在小型输送线的工件到位检测工位，不需要单独设计触发撞块，直接利用工件或者工装的边缘就能压下摆头触发信号，能有效压缩工位的整体占用空间。建模过程中没有做多余的简化，开关主体的分型线、头部转轴的配合台阶这些细节都做了还原，导入到设备总装文件里时，能直观看到和周边结构的位置关系，不需要反复对照二维样本核对尺寸。

　　很多工程师在做电气元件布局时，容易忽略开关触发方向的适配性，这款模型保留了头部可旋转的结构特征，在布局阶段就可以直接调整头部的朝向，模拟实际安装后的触发角度，提前预判触发撞块的安装位置是否合理，避免后期装配时出现触发不到位或者开关被撞坏的问题。开关的整体外形尺寸控制得比较紧凑，在电气柜内安装、小型设备的操作面板内侧安装这类空间受限的场景里，方正的主体结构可以紧贴安装板固定，不需要预留多余的避让空间，主体侧面的接线端位置也做了对应预留，方便后续布线时核算线缆的弯曲半径，避免线缆和活动部件产生摩擦。

　　从结构设计的角度来说，这类基础电气元件的三维模型精度，直接影响到整体设备的装配效率，很多现场装配出现的干涉问题，往往都是因为元件模型做了过度简化，忽略了螺丝突出、头部摆头的活动范围这类细节，这款模型在建模时就把这些容易出问题的细节都做了还原，不管是做单独的元件库积累，还是直接放到总装里做布局校验，都能满足实际工程的使用需求，不需要二次修改尺寸。在做安全门联锁的结构设计时，这款开关的摆头触发力度适中，旋转头部可以调整到和安全门压片完全贴合的角度，不会因为门体的微小晃动出现误触发的情况，模型里还原的摆头旋转阻尼对应的角度范围，刚好能覆盖安全门开关过程中的压合行程，在设计阶段就能模拟出门体从关闭到打开全过程中，开关的触发状态变化，确保联锁信号的触发位置准确。
