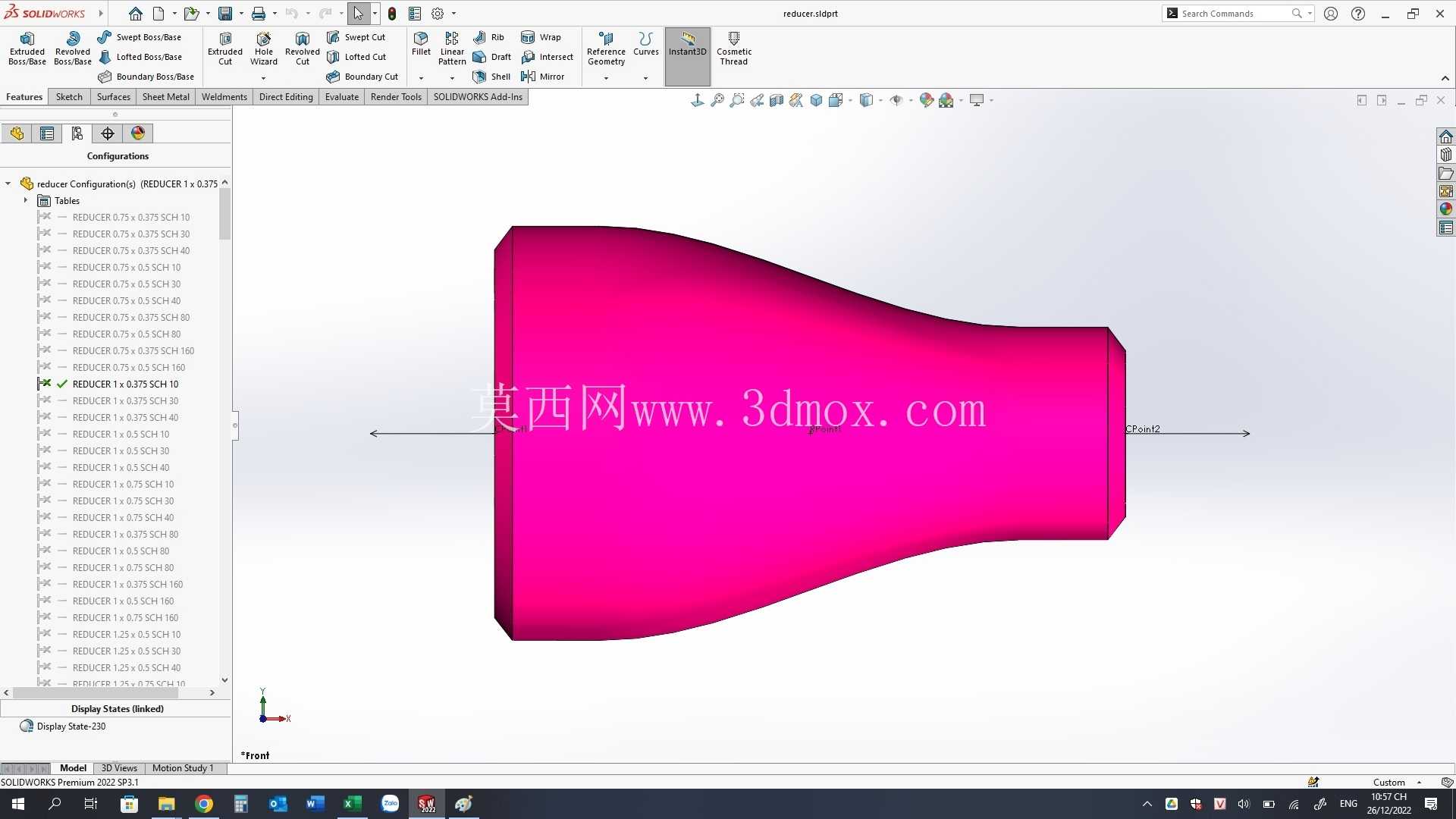

英制异径变径管SolidWorks参数化设计模型

在工业管路系统的搭建过程中，不同通径管线的衔接是管路设计环节无法绕开的核心节点，这类异径衔接部件的选型与建模精度，会直接影响整套管路的流体阻力、承压稳定性以及现场安装的匹配度。本次设计的英制异径变径管，覆盖0.5英寸到12英寸的常规工业管路通径区间，壁厚范围包含Sch10到Sch160的全系列常用压力等级，能够适配从低压给排水、常规工艺物料输送到高压工业流体传输的多场景管路衔接需求。

从实际工程应用的角度来看，这类变径管的使用场景覆盖了化工流体输送管线、市政给排水管网、工业循环水系统、暖通空调管路、油气输送分支管线等多个领域，在不同通径的管线对接位置，替代传统的焊接变径接头，能够减少现场焊接的工作量，同时保证管路内壁的平滑过渡，降低流体在变径位置的局部阻力损失，避免因管径突变造成的湍流、涡流问题，减少管路运行过程中的振动与噪音，提升整套管路系统的运行稳定性。

在设计思路上，本次建模采用参数化驱动的逻辑搭建，将两端通径、壁厚等级、过渡段长度、端部连接尺寸等核心参数设置为可变量，工程师在后续选型调用时，只需要修改对应参数就可以快速生成对应规格的变径管模型，不需要重复进行草图绘制与特征构建，能够大幅提升管路三维布管的设计效率。模型的过渡段采用平滑的锥面过渡设计，严格控制锥度的变化速率，避免出现截面突变的结构，保证流体流经变径位置时的流态稳定，同时在壁厚设计上，不同压力等级对应的壁厚参数严格遵循通用管路配件的壁厚标准，保证不同Sch等级下的部件承压能力符合对应工况的使用要求，不会出现局部壁厚不足导致的承压薄弱点，也不会因为壁厚冗余造成材料浪费与管路整体重量的不必要增加。

从外形尺寸与安装边界来看，模型的两端连接尺寸严格匹配对应英制管径的标准管路外径，能够直接与同通径的标准管道、法兰、弯头、三通等管路配件进行对接装配，不需要额外进行尺寸适配调整。过渡段的长度设置结合不同通径差的实际情况进行匹配，当两端管径差值较大时，适当延长过渡段长度来放缓锥度变化，降低流体阻力；当两端管径差值较小时，在保证流态稳定的前提下控制过渡段长度，减少部件占用的管路安装空间，适配紧凑布局的管路安装场景。模型的内外壁均做了连续的曲面过渡处理，没有尖锐的棱角与结构突变，既能够降低流体输送过程中的阻力损耗，也能避免应力集中问题，提升部件在承压工况下的结构强度，减少长期运行过程中出现结构疲劳损坏的概率。

在三维建模的细节处理上，模型严格区分了不同壁厚等级下的实体结构，保证每个规格的模型内外壁尺寸、壁厚均匀度都符合实际加工的工艺要求，不存在建模过程中常见的壁厚不均、曲面褶皱、特征错位等问题，能够直接导入管路装配体中进行干涉检查、管路应力仿真、流体动力学仿真等后续工程分析工作，也可以直接导出工程图用于生产加工的尺寸参考。对于从事管路系统设计、设备管线布局的工程师来说，这类参数化的标准件模型能够有效减少标准件建模的重复工作量，将更多的精力投入到管路系统的整体布局优化、工况匹配校验等核心工作中，同时标准化的尺寸设计也能避免因自定义建模尺寸偏差导致的现场安装错配问题，降低工程设计与施工环节的出错概率。

在实际的设备配套场景中，这类变径管除了用于长距离管线的变径衔接，还常用于泵组进出口的管线匹配、换热设备的接口对接、阀门仪表的安装适配等位置，比如在泵组的出口位置，通常会通过变径管将泵体出口的小通径逐步过渡到输送管线的大通径，降低流体出口阻力，提升泵组的运行效率；在换热设备的进出口位置，通过变径管匹配设备接口与外部管线的通径差，保证流体在设备内部的流速符合换热设计要求，同时减少外部管线的安装难度。不同壁厚等级的选型则对应不同的工作压力，Sch10、Sch20这类薄壁规格多用于低压、无腐蚀的流体输送场景，比如常规的循环水管路、通风管路；Sch40、Sch80这类中壁厚规格多用于常规压力的工艺物料输送、市政供水管网；Sch160这类厚壁规格则用于高压流体输送、有一定腐蚀特性的工业管线场景，工程师在选型调用时可以根据实际工况的压力、流体特性快速匹配对应规格的模型，不需要重新进行壁厚计算与结构建模。
