400升立式圆柱形地面储水罐结构设计

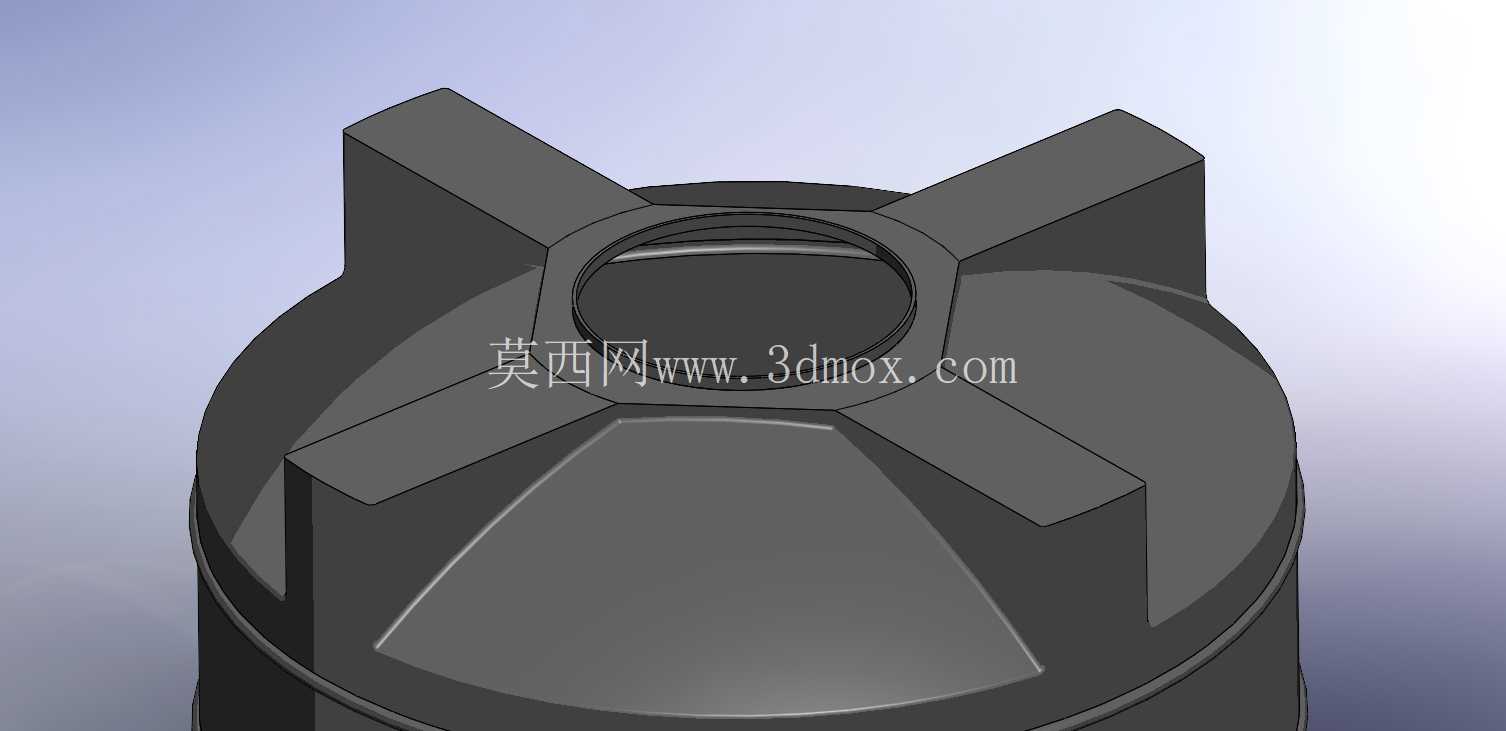

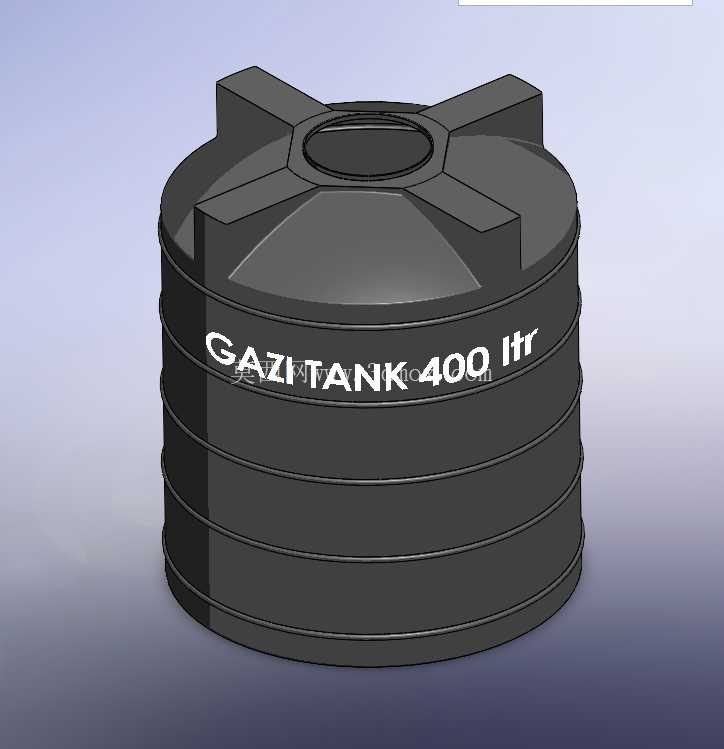

　　罐体顶部采用十字交叉加强筋结构，四条凸起的加强筋从顶部中心的人孔/注水口位置径向延伸至罐顶边缘，这种设计一方面可以提升罐顶的承重能力，避免人员临时踩踏、或者顶部堆叠少量轻型物件时出现罐顶凹陷变形，另一方面也能在多个储罐堆叠运输时，让上层储罐的底部嵌入加强筋形成的限位空间内，减少运输过程中的滑移风险。顶部中心的圆形开口为标准注水与检修口，可适配常规的螺纹密封盖，也可根据使用需求加装液位计、进水浮球阀、溢流管等外接配件，开口周边做了凸起的唇边结构，能够避免表面积水顺着开口流入罐内，也能提升密封盖安装后的贴合密封性。这款400升容量的立式储水罐，是民用及小型商用场景中极为常见的液体存储设备，日常多用于农村家庭饮用水储备、小型经营场所生产用水暂存、户外临时作业点供水存储、小型灌溉系统水源缓存等场景，也可适配部分低腐蚀性工业水剂的常温存储需求。从结构设计来看，整体采用直立圆柱式外形，这种形态的核心优势在于相同容积下占地面积最小，圆柱侧壁的环向受力均匀，在盛装液体时侧壁应力分布对称，不会出现方形储罐边角处的应力集中问题，长期使用不易出现侧壁鼓胀变形的情况。

　　罐体侧壁设计有多道环形凸起的加强箍，这些环形筋沿着罐体高度方向等距分布，能够大幅提升薄壁罐体的环向刚度，当罐内盛满液体时，侧壁受到液体静压力向外扩张，环形加强箍可以抵消大部分扩张应力，避免长期满水使用后罐体出现不可逆的鼓肚变形，同时这些环形筋也能作为罐体搬运时的受力点位，方便人工或者夹具夹持搬运。罐体底部为平底结构，设计时特意加大了底部与地面的接触面积，不需要额外安装固定支架，直接放置在平整的硬化地面即可稳定使用，底部边缘做了圆弧过渡处理，避免应力集中导致的底部开裂，同时圆弧过渡也能减少罐底卫生死角，方便日常清洁冲洗。

　　从安装边界来看，这类400升立式储罐的直径通常在800毫米左右，罐体总高度在1米上下，安装时只需要预留直径1米左右的平整硬化地面即可，周边不需要预留过多操作空间，日常维护只需要定期清理罐内沉积物、检查密封盖的密封胶圈老化情况即可。设计过程中需要重点考量壁厚的均匀性，尤其是侧壁加强筋与罐体主体的衔接位置，要避免出现壁厚突变导致的缩痕或者应力集中，滚塑成型的工艺特性也要求模型在设计时所有转角位置都保留足够的过渡圆角，避免成型时原料填充不到位。罐身的标识区域预留了足够的平面空间，用于印刷产品容积、品牌标识、使用注意事项等内容，标识区域做了微凹处理，避免印刷内容在搬运过程中被摩擦脱落。

　　这类储罐的使用场景大多在户外，因此结构设计时也考虑了耐候性需求，顶部的斜面设计可以让雨水自然顺着侧壁流下，不会在罐顶长期积水，减少积水对顶部材质的侵蚀。在进行三维建模时，需要重点验证罐体满水状态下的侧壁变形量，通过有限元分析调整环形加强筋的间距与凸起高度，在控制整体壁厚、降低材料成本的同时，保证罐体的结构强度满足长期使用需求，同时也要验证堆叠运输时的顶部受力情况，确保十字加强筋的结构强度能够承受上层储罐的重量，不会出现运输过程中的顶部塌陷问题。
