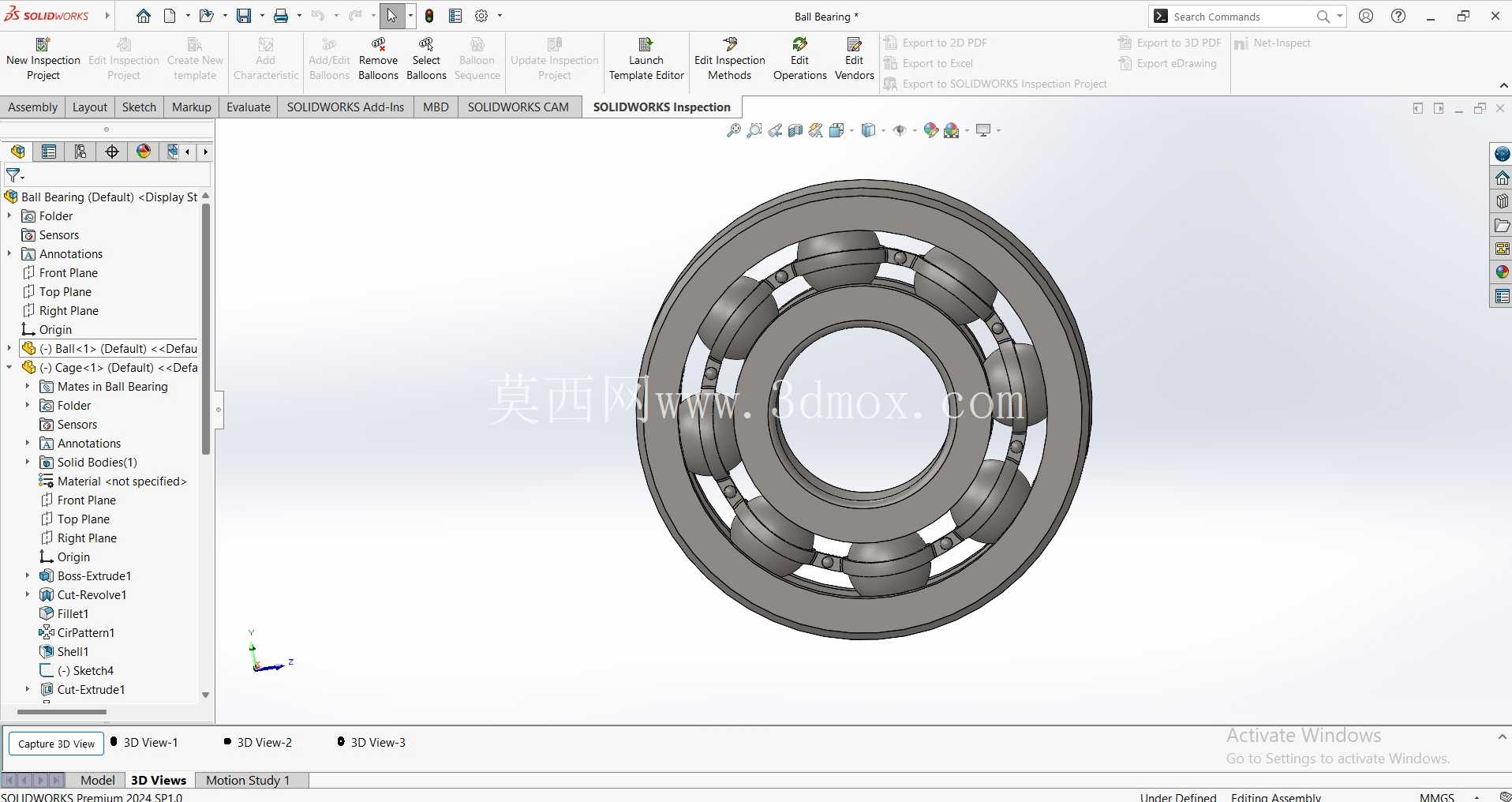

精密深沟滚珠轴承三维结构设计

在日常的机械结构设计工作里，滚珠轴承是绕不开的核心基础传动部件，小到桌面级的小型风扇转轴，大到重型商用车的轮端支撑、工业减速机的输入输出轴系，都能看到这类零件的身影。这次完成的滚珠轴承结构，完全按照实际工业应用的尺寸逻辑搭建，没有做简化的示意性处理，每一个结构细节都对应实际生产中的轴承零件特征。

从实际应用场景来看，这类滚珠轴承主要承担径向载荷，同时也能承受一定比例的轴向载荷，在轴系需要高速旋转的工况下，比滑动轴承的摩擦损耗更低，启动阻力更小，维护也更方便。做这个结构的时候，最先敲定的是内圈与轴的配合边界——内圈内孔是和旋转轴过盈配合的安装面，公差选取要匹配轴的h6级精度，内圈的内侧挡边高度要足够兜住滚动体，同时不能和轴上的台阶、密封件产生运动干涉；外圈的外径是和轴承座孔过渡配合的安装面，公差适配H7级座孔精度，外圈的外侧挡边要和座孔的限位台阶贴合，保证轴承在运行过程中不会出现轴向窜动。

滚动体的排布是设计里的核心环节，我没有随意设定钢球的数量和直径，而是按照深沟球轴承的承载能力公式做了匹配：钢球直径越大、数量越多，轴承的额定动载荷就越高，但钢球数量过多会导致保持架的安装空间不足，甚至出现相邻钢球直接接触摩擦的问题，最终确定的钢球数量刚好填满滚道空间，相邻钢球之间预留了足够的保持架壁厚位置。保持架采用浪形冲压结构的设计思路，这种结构的保持架重量轻，高速旋转时的离心力更小，同时能把每一颗钢球均匀分隔开，避免钢球之间直接碰撞摩擦，保证所有滚动体在滚道内均匀受力，不会出现局部载荷集中导致的早期点蚀失效。

设计过程中特意还原了滚道的曲率细节：内圈和外圈的滚道都是圆弧曲面，曲率半径略大于钢球半径，这个差值是经过计算的，既保证钢球和滚道有足够的接触面积降低接触应力，又不会因为曲率完全一致导致钢球在滚道内出现卡滞，影响旋转灵活性。同时预留了润滑脂的存储空间，在轴承的两侧密封位和保持架的间隙里，可以填充适配工况的润滑脂，保证轴承在长期运行过程中，滚动体和滚道之间始终有油膜分隔，减少金属直接接触带来的磨损。

从安装边界来看，整个轴承的轴向宽度、内外径尺寸都符合标准深沟球轴承的安装尺寸规范，在做整机装配的时候，不需要额外修改轴和轴承座的设计尺寸，可以直接替换同型号的标准件使用。针对装配和运动仿真的需求，所有零件之间都保留了合理的装配间隙：内圈和钢球、钢球和外圈、钢球和保持架之间的间隙都按照实际装配公差设置，做运动仿真的时候，可以真实模拟内圈旋转时钢球的自转与公转运动，以及保持架随钢球同步转动的状态，不会出现运动干涉或者穿模的问题。

很多刚接触机械设计的新人做轴承模型的时候，往往只画个内外圈加几个球体做示意，忽略了保持架的结构、滚道的曲率细节，还有安装配合的尺寸边界，这样的模型只能做外观展示，没法用于装配干涉检查、运动仿真或者工程出图参考。这个模型在搭建的时候，每一个倒角、每一个圆角都对应实际加工的工艺要求：内圈和外圈的安装引导端都做了小倒角，方便压装的时候顺利导入轴和座孔，不会刮伤配合面；滚道和挡边的衔接处做了微小的退刀槽，对应实际磨削加工时的砂轮退刀位置，符合真实的加工工艺逻辑。

在不同的应用场景下，这类轴承的选型逻辑也有区别：高速轻载的场合比如小型电机、风扇，会选用更小直径的钢球，降低旋转时的离心力；重载低速的场合比如工程机械的转轴、输送机的辊筒，会选用更大直径的钢球提升承载能力。这个模型的参数化结构可以很方便地调整钢球直径、滚道曲率、内外圈宽度，快速适配不同工况的选型需求，不管是做教学演示、装配仿真还是整机设计的配套零件，都能满足使用要求。
