3D打印变径弯头塑料排气管道组件

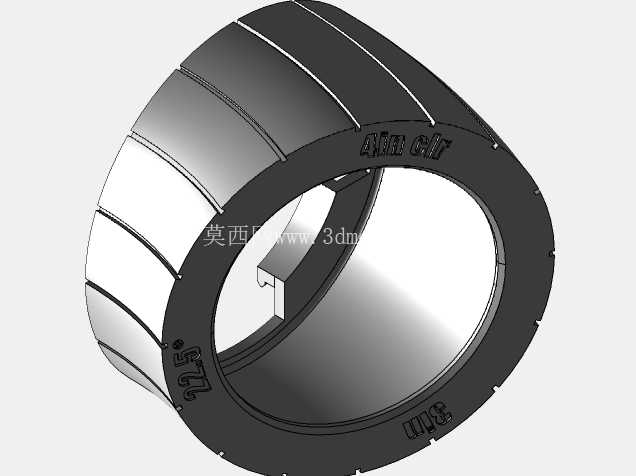

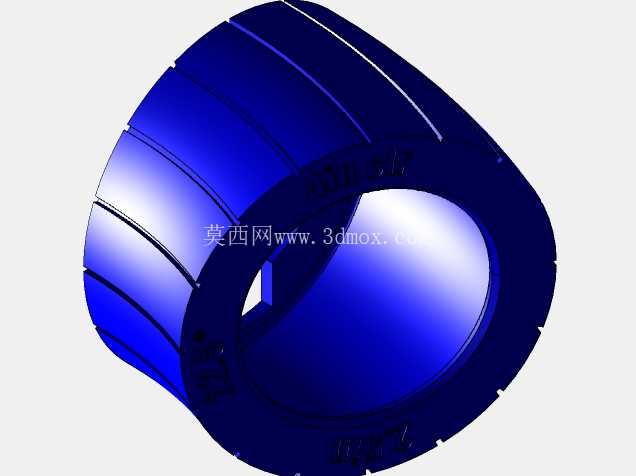

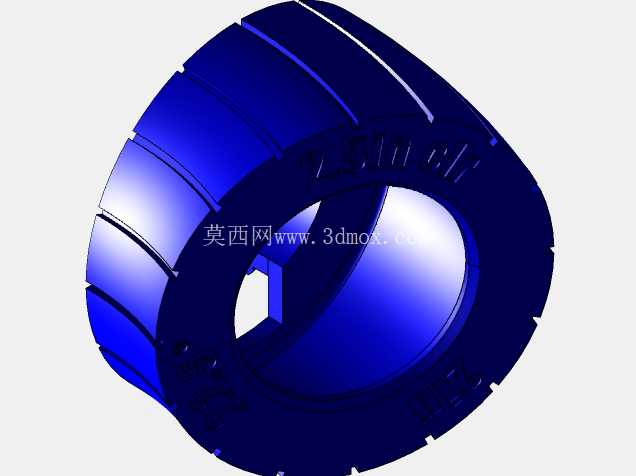

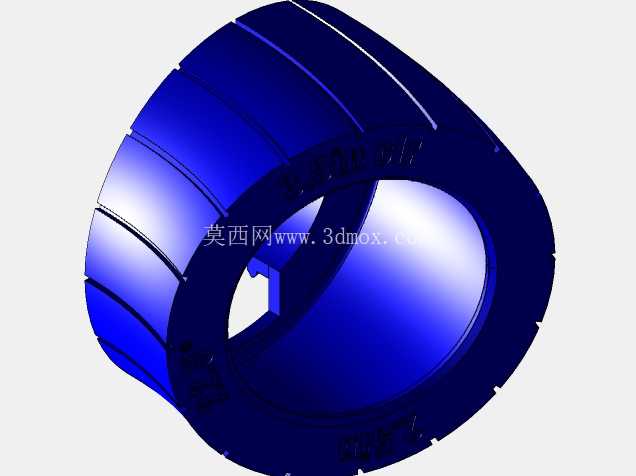

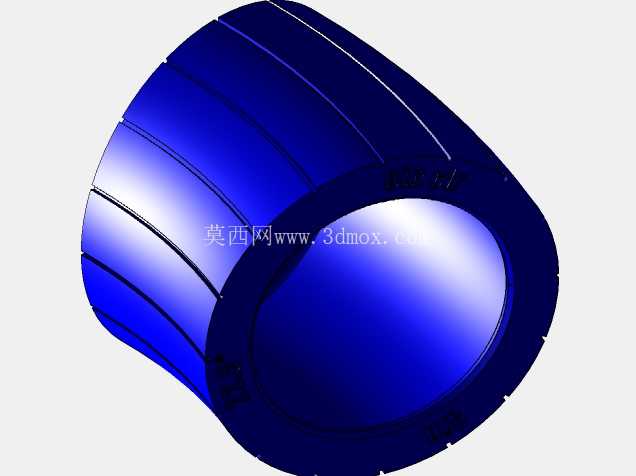

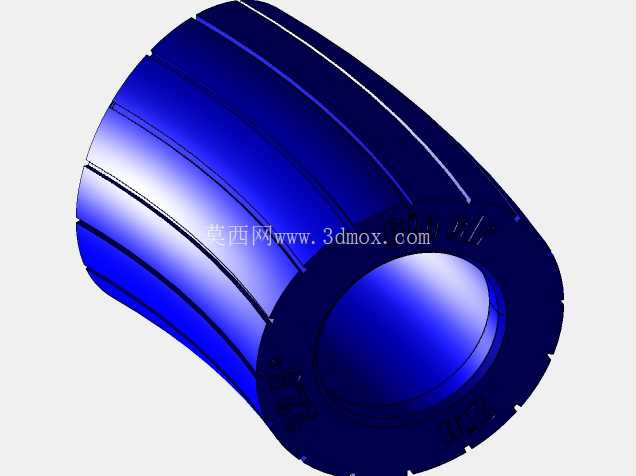

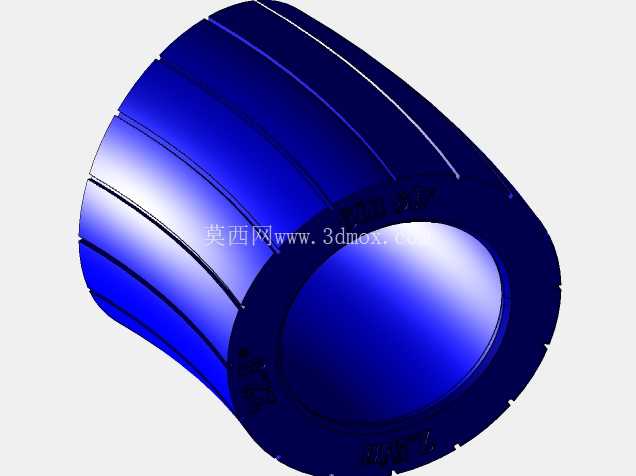

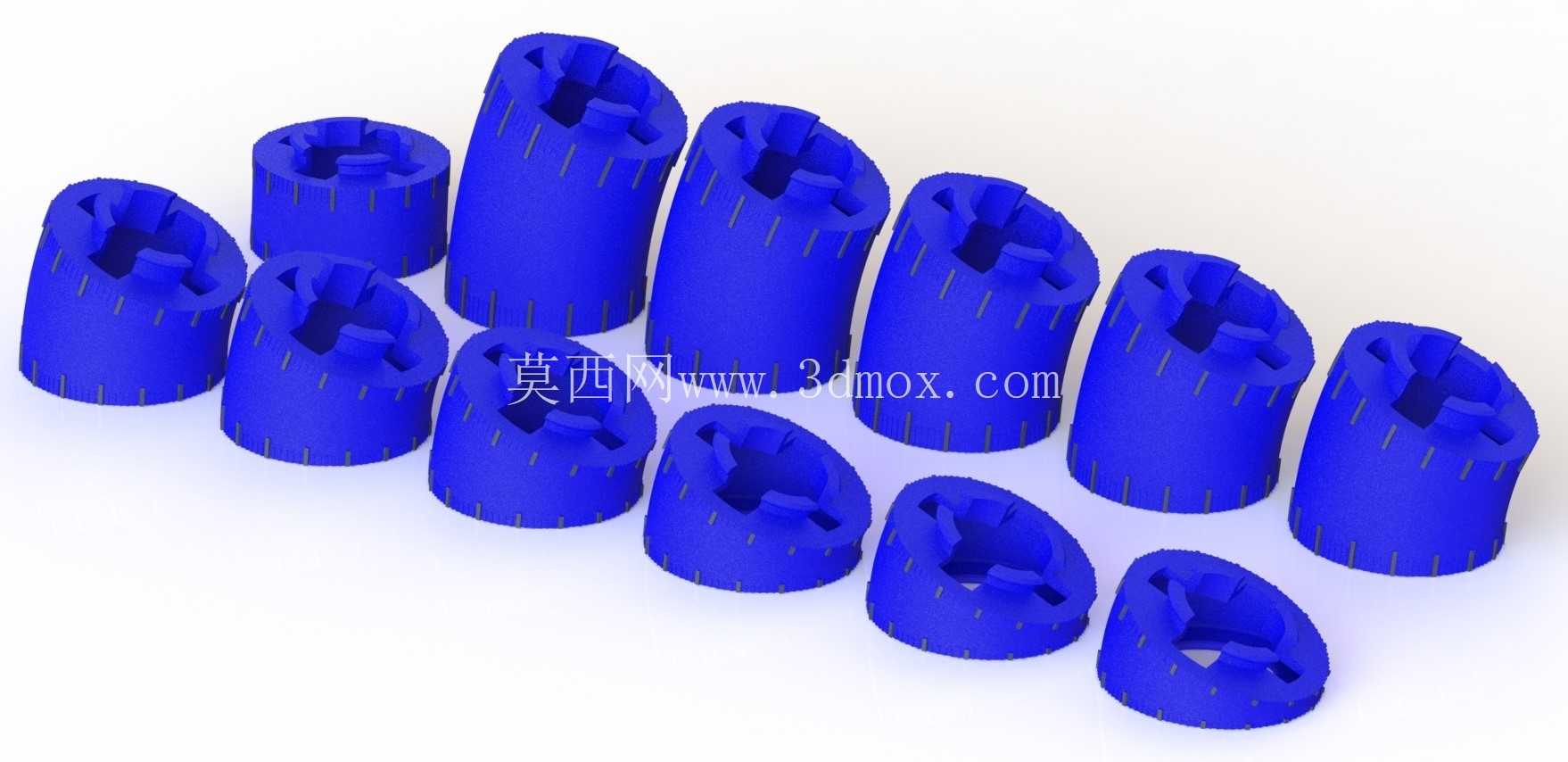

在小流量气路排布、桌面级通风改造、小型实验设备排气搭建这类场景里，经常会遇到安装空间局促、管路转弯半径受限、标准弯头角度无法匹配现场布局的问题，这套变角度塑料排气弯头组件，就是针对这类非标准化管路排布需求设计的。整套组件覆盖了从1.5英寸到6英寸的中心线转弯半径，统一适配2英寸外径的外接管路，单节弯头的偏转角度固定为22.5°，可以根据实际走管需求组合拼接，实现从22.5°到整周360°范围内任意角度的平滑转向，不需要额外定制异型弯管，也不用在现场切割打磨管材调整角度。

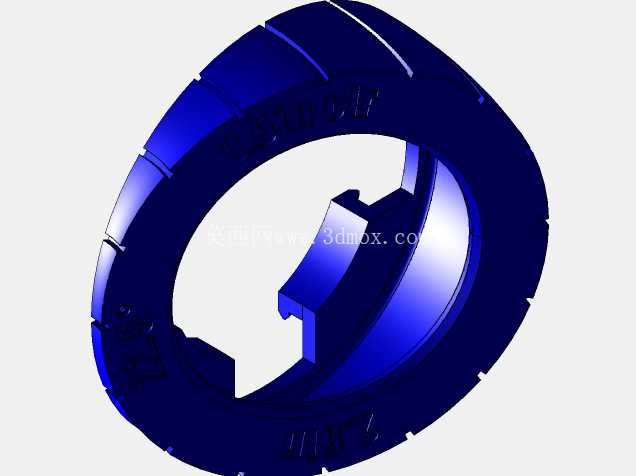

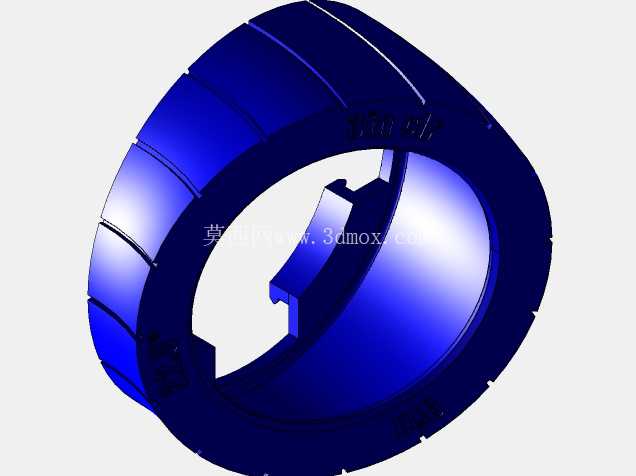

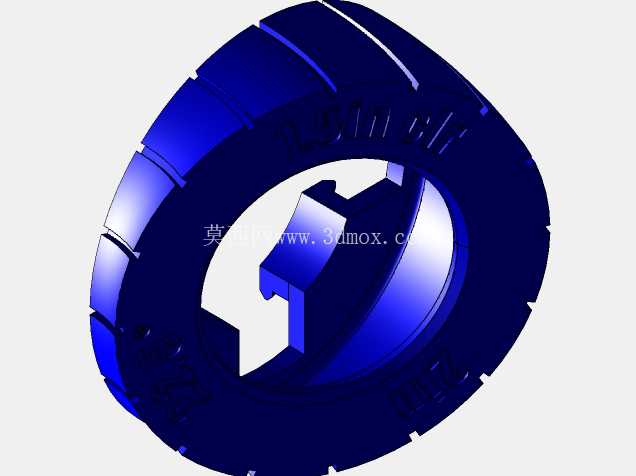

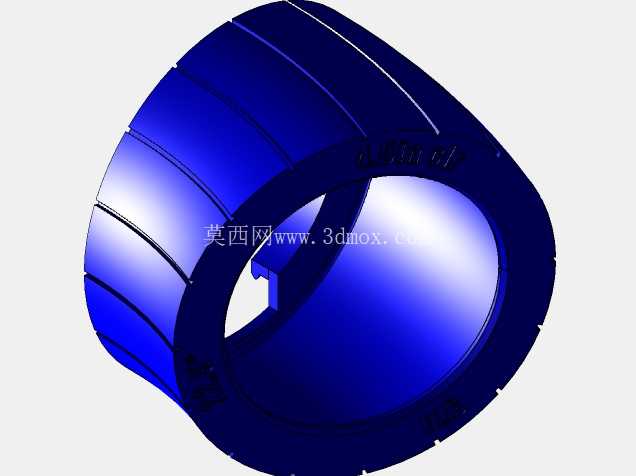

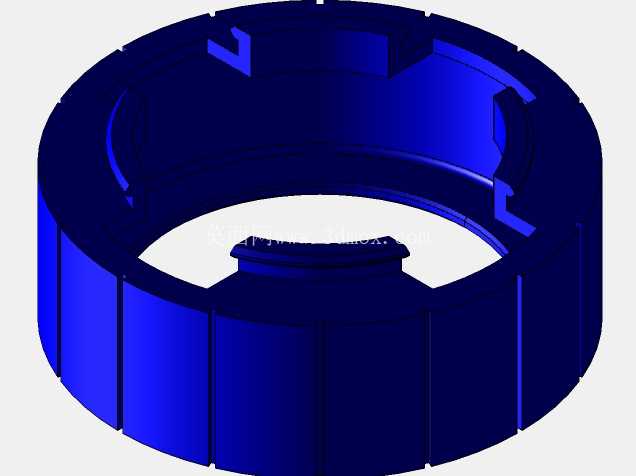

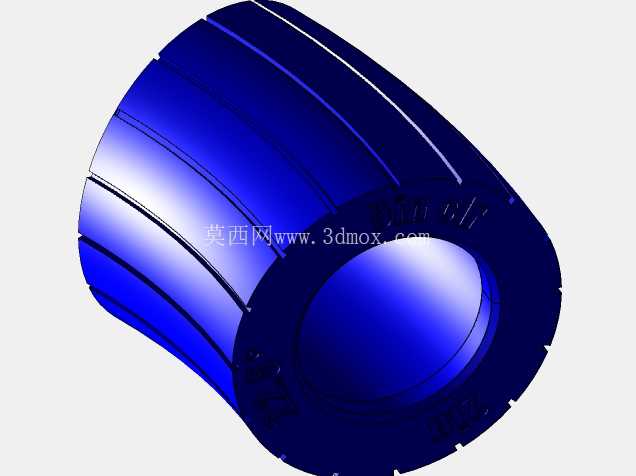

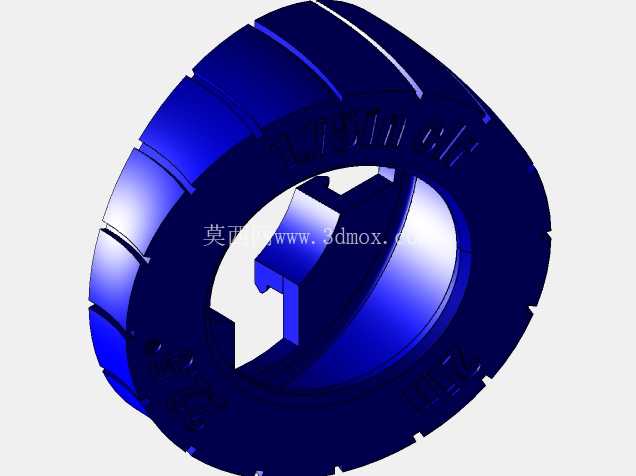

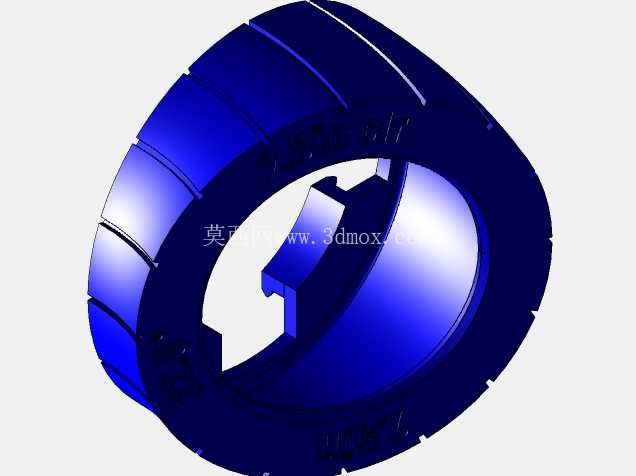

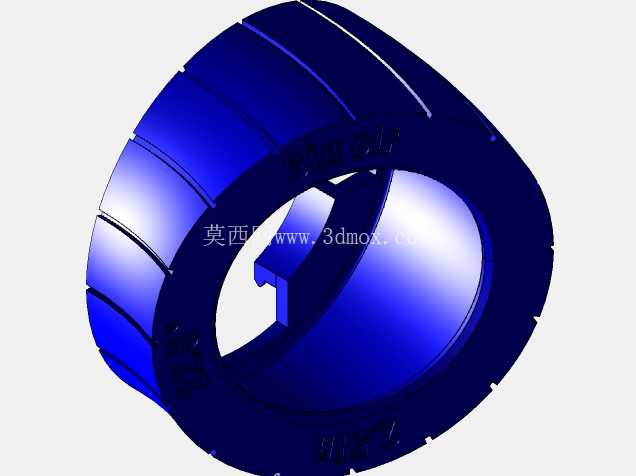

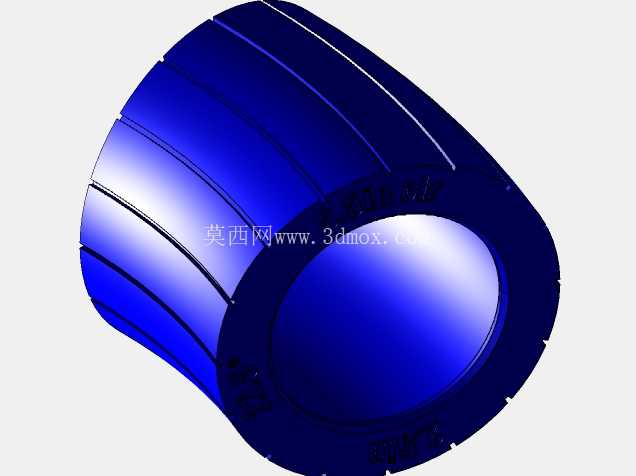

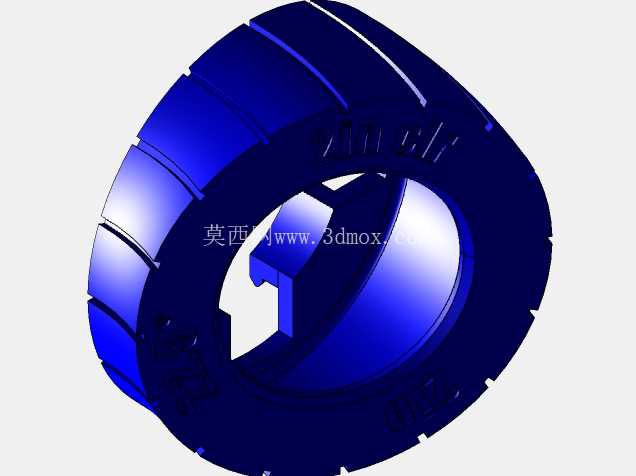

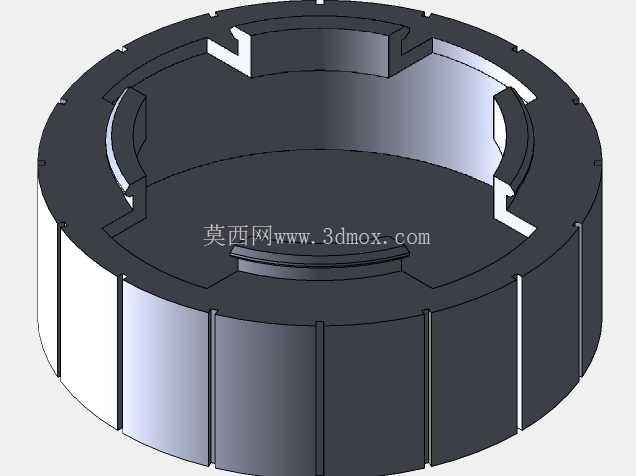

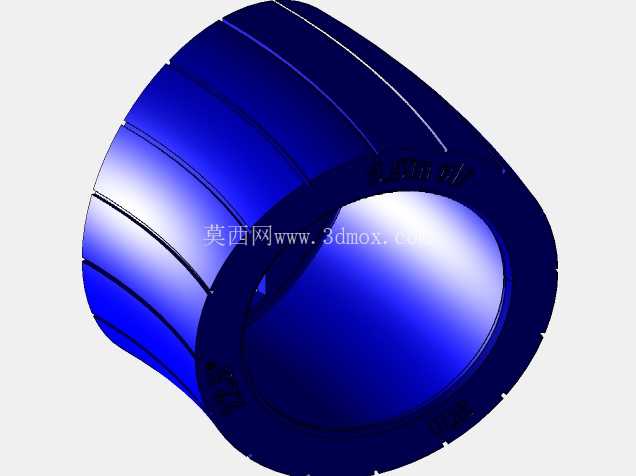

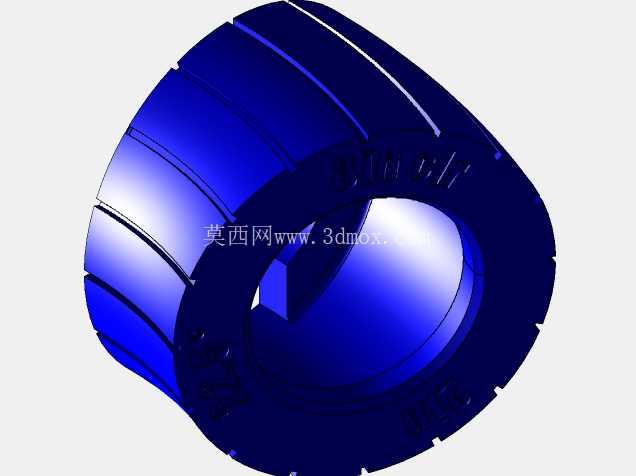

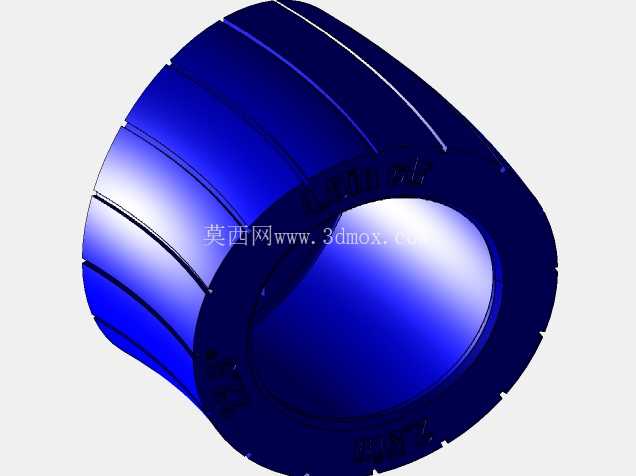

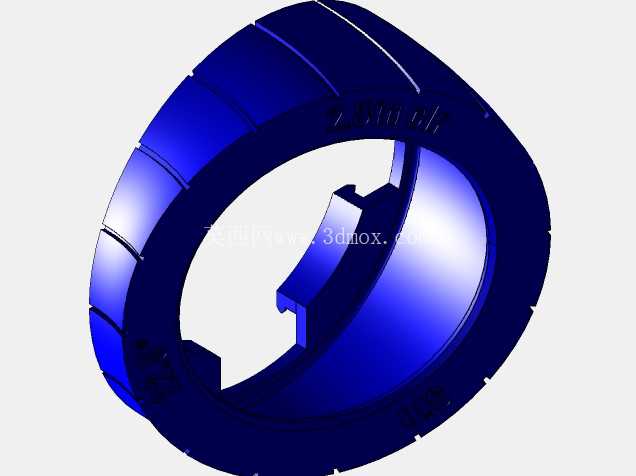

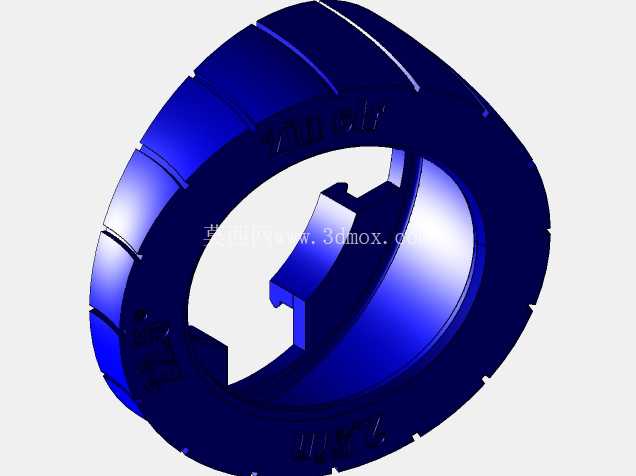

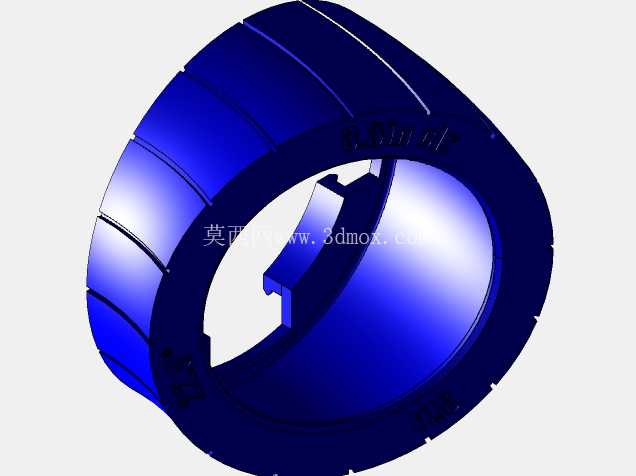

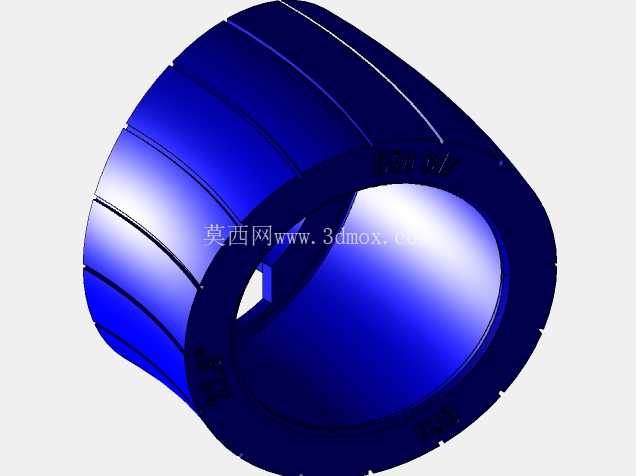

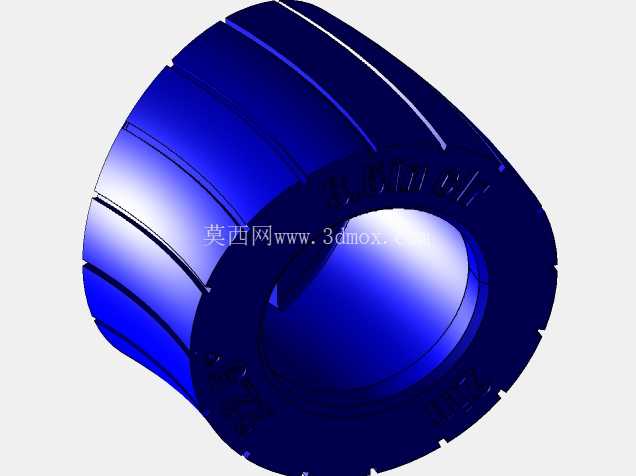

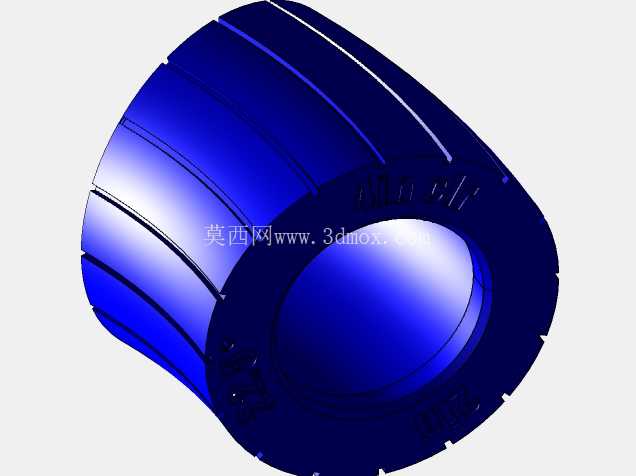

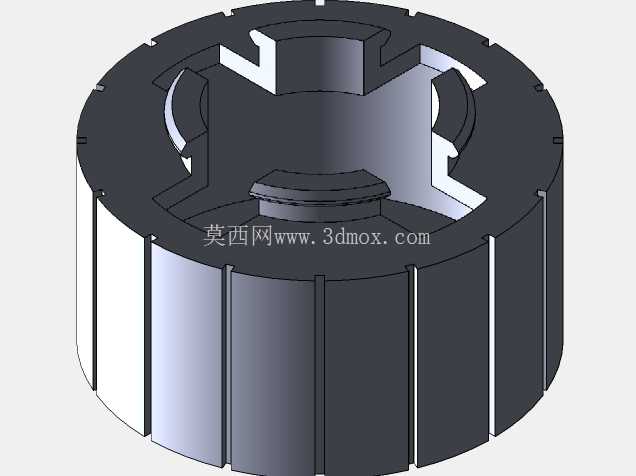

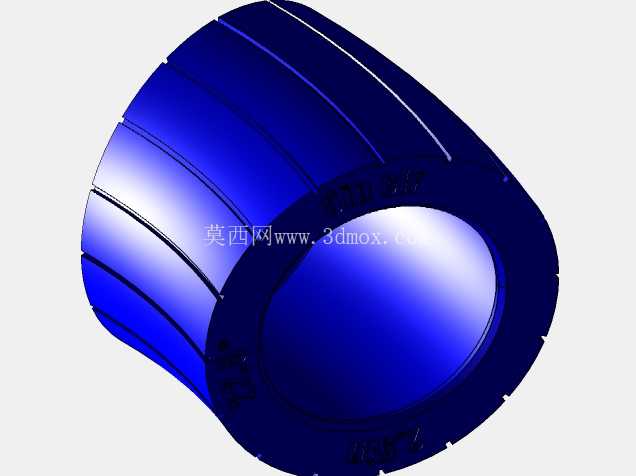

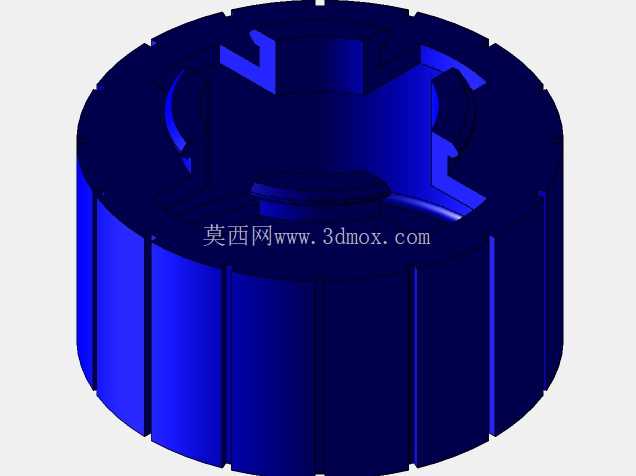

从结构设计逻辑来看，每一节弯头的两端都做了带定位卡槽的插接结构，拼接时相邻管节的卡槽可以互相嵌合，避免安装后出现管节相对转动导致的管路错位、漏气问题，管身外侧均匀分布的轴向加强筋，一方面可以提升薄壁塑料件的径向抗挤压能力，避免插接时用力过大导致管身变形，另一方面也能在涂胶粘接或者卡箍紧固时增加接触面摩擦力，让连接更牢靠。不同于市面上常见的直角弯头或者固定半径弯管，这套组件的不同转弯半径规格，可以适配不同的安装边界：小半径1.5英寸的弯头适合在设备内部狭窄空间里完成转向，减少管路占用的内部空间，给其他元器件留出安装位置；大半径6英寸的弯头则适合对气流阻力要求更低的排风场景，更大的转弯曲率可以让气流通过时的压损更小，降低排风负载，减少气流在转弯处产生的紊流噪音。

实际选型搭配时，可以根据现场的走管路径计算需要的总偏转角度，按照单节22.5°的增量选择对应数量的管节，比如需要转90°就搭配4节同半径或者不同半径的弯头组合，既可以做等半径的平滑圆弧转弯，也可以做变半径的过渡转向，适配不同的进出管位置差。管体的内壁做了顺滑过渡处理，没有拼接台阶或者注塑毛边，气流通过时不会因为内壁凸起产生额外的风阻，也不容易积存冷凝水或者管路杂质，日常维护时只需要顺着管路方向吹气就能完成内部清洁。

在安装适配性上，2英寸的外径尺寸可以直接匹配市面上常见的同规格PVC软管、塑料硬管以及对应的卡箍、快接接头，不需要额外做变径转接，不管是用在小型3D打印机的废气导出、桌面焊台的排烟管路，还是小型实验装置的通风排气、DIY空气净化设备的风道搭建，都能直接拼接使用。塑料材质的选型也兼顾了3D打印的工艺特性，管壁厚度控制在均匀的2mm，不管是FDM还是光固化工艺都能顺利打印成型，不需要额外添加支撑结构，打印完成后只需要简单去除打印底座就能直接拼接使用，成型后的管体有足够的结构强度，日常拆装挪动不会出现开裂或者断裂的问题。

不同于标准管路配件固定的尺寸角度，这套组合式弯头的核心优势就是灵活度，现场安装时不需要精确测量每一段的转弯角度和半径，只需要根据实际空间选择对应规格的管节拼接，就能适配复杂的走管路径，哪怕是前期设计时没有考虑到的管路干涉问题，也可以通过更换不同半径的管节、调整拼接的管节数量来快速调整管路走向，不用重新采购定制配件，大幅缩短现场安装调试的周期。对于经常做小型设备改造、DIY通风系统的从业者来说，这套组件可以覆盖绝大多数小尺寸排气管道的转弯需求，不用储备多种不同规格的固定弯头，减少配件库存的同时也能应对各种临时的管路调整需求。
