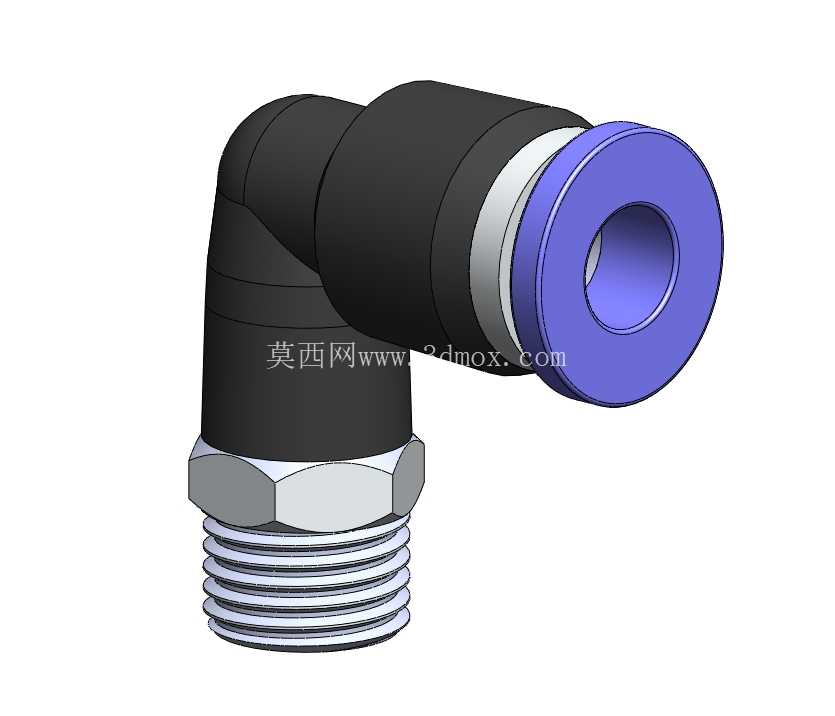

M10外螺纹6mm快插式气动弯头接头

　　在气动系统的管路布设场景里，这类L型快插弯头接头是解决狭小空间管路转向、避免气管弯折憋气的核心连接件，广泛出现在自动化生产线气动回路、小型气动工装夹具、非标设备气路排布、轻工机械气动控制单元中，尤其适合安装空间局促、气管需要90度转向引出的工位，能大幅减少管路布设时的空间占用，避免硬管弯折带来的气阻增大、管路开裂漏气问题。这款接头一端采用M10规格外螺纹，用于和阀体、气缸、气路块等带对应内螺纹的气动元件端连接，螺纹端自带六角拧动结构，安装时可以用标准开口扳手直接卡紧施力，不需要额外的夹持工装，拧入时配合生料带或者螺纹密封胶就能实现可靠的端面与螺纹密封，常规0-1MPa的气动工作压力下不会出现渗漏问题。

　　另一端为6mm规格的快插接口，适配外径6mm的标准气动软管，不管是PU气管、尼龙气管都能直接插入锁紧，接口内部的弹性卡爪会牢牢抱紧气管外壁，内部的密封胶圈贴合气管外壁实现径向密封，插入后不需要额外锁扣，拔管时只需要按下接口端部的紫色释放环，卡爪松开就能直接拔出气管，日常维护更换管路时不需要拆卸接头本体，能大幅缩短设备气路维护的停机时间。从结构设计逻辑来看，接头的L型弯角做了平滑的圆弧过渡，没有直角锐边，气路在转向时的流阻被降到最低，不会因为直角转向产生明显的气压降，能保证气缸、真空吸盘这类终端气动元件的气压供给稳定。

　　接头主体采用增强工程塑料材质，相比全金属接头重量更轻，同时具备不错的耐油污、耐老化性能，日常车间环境下的压缩空气带少量冷凝水、润滑油雾都不会造成材质腐蚀开裂，螺纹部分采用金属材质，和塑料主体结合处做了防松脱的嵌装结构，反复拧动安装也不会出现螺纹座和主体开裂分离的问题。在实际安装选型时需要注意安装边界，螺纹端拧入对应内螺纹孔后，六角端面距离安装基面的预留间隙要满足扳手拧动的空间需求，快插端的轴向引出方向要和气管布设方向对齐，避免气管插入后出现侧向别劲，长期使用下别劲的位置会出现气管疲劳开裂、接头卡爪偏磨漏气的问题。

　　这类快插弯头相比传统的硬管弯通加接头的组合，集成度更高，不需要额外搭配直通接头和弯通对接，减少了整个气路的接头数量，也就减少了潜在的漏气点，在多回路的气路排布里能明显提升系统的气密性可靠性。快插端的紫色释放环做了加大的外径设计，即使手上沾有少量油污、戴薄劳保手套操作，也能轻松按下释放环完成气管插拔，不需要借助尖锐工具撬动，避免操作时损坏接头密封结构。接头内部的气路通径和两端接口通径做了等径设计，没有缩径结构，压缩空气通过时不会产生节流效应，对于需要快速充排气的高速气缸工位，这种等径设计能保证气缸的动作响应速度不会因为接头节流受到影响。在一些需要频繁调整管路位置的测试工装上，这类快插弯头的优势更加明显，不需要反复拧动螺纹端，只需要插拔气管就能完成气路调整，不会因为反复拆装螺纹造成螺纹滑牙、密封失效的问题。日常使用时要注意快插接口的清洁，不要让金属切屑、灰尘进入接口内部，避免卡入密封胶圈位置造成密封失效，气管插入前要把管口剪平，不要有斜口、毛边，防止插入时刮伤密封胶圈，影响密封寿命。
