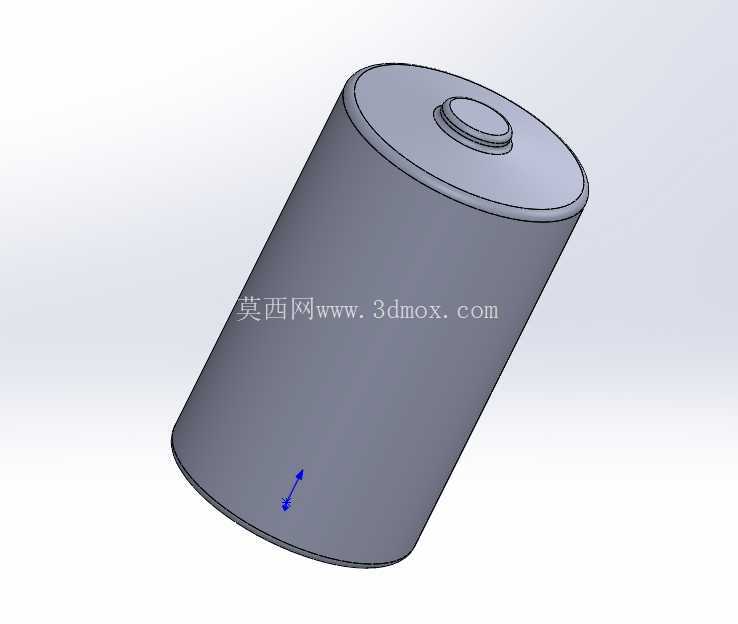

14250型半AA圆柱供电电芯结构

在便携数码终端、小型传感节点、低功耗工业测控模块的供电方案选型中，14250规格的半AA圆柱电芯始终占据着不可替代的位置，这类电芯的三维结构建模，核心是要匹配紧凑安装空间下的供电需求，同时兼顾批量装配时的公差适配要求。从实际应用场景来看，这类电芯常被用于无线门磁传感器、小型工业计数探头、便携检测笔、低功耗蓝牙信标等设备中，这类设备的内部空间通常极为局促，留给供电单元的安装位往往是直径14.5mm、长度25.5mm以内的圆柱空腔，建模时首先要卡准这一核心尺寸边界，保证电芯装入设备仓后不会出现卡滞、顶壳的问题，同时要预留0.1-0.2mm的径向间隙，适配不同壳体注塑成型的公差波动。

从产品功能特性来看，14250半AA电芯属于一次性锂锰或者可充电锂离子圆柱电芯的通用规格，建模时需要区分正负极的结构细节：正极采用凸起式金属端帽结构，端帽的凸起高度控制在0.5-0.8mm，直径控制在3-4mm，这一尺寸要匹配设备仓内的正极接触弹片的接触范围，保证接触压力稳定在0.5-1N之间，避免设备受振动时出现接触断电的问题；负极采用平面式底盖结构，底盖与电芯钢壳的卷边位置要做圆弧过渡处理，避免卷边毛刺刮伤设备仓内的绝缘垫片，造成短路风险。电芯的主体外壳采用镀镍钢壳材质，建模时外壳壁厚统一设置为0.2mm，这一厚度是行业通用的钢壳冲压厚度，既可以保证内部卷绕电芯的封装强度，又能最大化利用内部空间提升电芯容量。

设计思路上，这类标准规格电芯的建模不需要做过多的异形改动，核心是还原行业通用的尺寸公差与结构细节，方便结构工程师在做整机布局时直接调用，不需要反复核对安装边界。比如在做小型无线传感终端的结构设计时，工程师可以直接将该电芯模型导入装配体，快速排布电芯与PCB板、天线、外壳的位置关系，检查是否存在结构干涉：要保证电芯侧壁与PCB板上的贴片元件保持至少0.3mm的安全距离，避免元件引脚刺破电芯外层的绝缘包覆膜；电芯的正极端要与PCB板上的焊盘弹片位置对齐，弹片的压缩行程要控制在0.3-0.5mm，既保证接触可靠，又不会因为压力过大导致电芯端帽凹陷变形。

从安装适配的角度来说，这类电芯的模型还要考虑电池仓的固定结构设计参考：通常电池仓会设置两个对称的卡扣筋位，筋位的高度设置为0.4mm，刚好卡在电芯钢壳的侧壁上，防止设备跌落时电芯从仓内脱出；筋位的位置要避开电芯的卷边封口位置，因为卷边位置的外壳强度相对较低，长期受卡扣挤压容易出现电解液渗漏的风险。另外，建模时还要还原电芯外层的PET绝缘膜的厚度，绝缘膜厚度通常为0.05mm，包裹在钢壳外侧，两端比钢壳短0.2mm，避免绝缘膜卷入正负极的接触位置造成绝缘失效。

在实际的工程选型中，14250半AA电芯的容量通常在300-600mAh之间，对应的持续放电电流可以达到1C，足够支撑低功耗传感设备1-3年的工作时长，建模时虽然不需要体现内部的卷绕结构，但要保证外部尺寸的精准性，因为这类标准电芯的供应链非常成熟，不同厂商生产的同规格电芯尺寸公差都控制在±0.1mm以内，只要模型尺寸符合通用标准，结构设计完成后就可以直接适配市面上绝大多数同规格电芯，不需要针对特定厂商的产品做结构调整，大幅缩短产品的开发周期。很多新手工程师在做这类小型设备的结构设计时，往往会忽略电芯模型的尺寸精度，随便找一个近似的圆柱模型代替，等到开模试装的时候才发现电芯装不进去，或者接触不良，反而浪费了更多的开模修改成本，精准的标准电芯三维模型，是小型便携设备结构设计中最基础也最关键的通用件资源。
