DN15-DN25外丝90度弯头管件结构设计

　　在民用给排水、暖通空调、小型工业流体输送管路的布设场景中，受安装空间限制、管路走向调整需求，90度转向接头是管路系统中用量极大的基础连接件，本次呈现的外丝90度弯头，适配DN15到DN25的常规管径区间，覆盖了家装冷热水、小型设备循环水、低压气动回路等多数小口径管路的转向需求。从实际安装场景来看，这类弯头常被用在墙面出水端与用水器具的衔接处、设备内部管路拐角位置，相比内丝弯头，外丝端可直接插入带内螺纹的管路或阀件内部，减少了额外转接头的使用，能有效压缩管路安装占用的空间，尤其适合厨卫吊顶内、设备机箱内部这类空间局促的布设场景。

　　从功能特性上看，该弯头采用等径90度转向结构，两端均为外螺纹连接形式，可直接与对应规格的内螺纹管路、阀件、设备接口匹配，连接时配合生料带或密封胶填充螺纹间隙，可承受1.6MPa以内的常规工作压力，满足民用供水、低压气动、常温流体输送的密封要求。弯头的流道采用圆弧过渡设计，没有直角突变结构，能大幅降低流体转向时的局部阻力，减少管路系统的压力损失，避免直角拐角处长期受流体冲刷出现的气蚀、沉积问题，提升管路长期运行的稳定性。从设计思路层面，建模时优先保证了连接端的螺纹参数符合通用管螺纹标准，螺纹的牙型角、螺距、有效啮合长度都严格对应DN15到DN25各规格的通用尺寸要求，确保和市面常规管件的互换性，不需要额外定制配件即可完成装配。

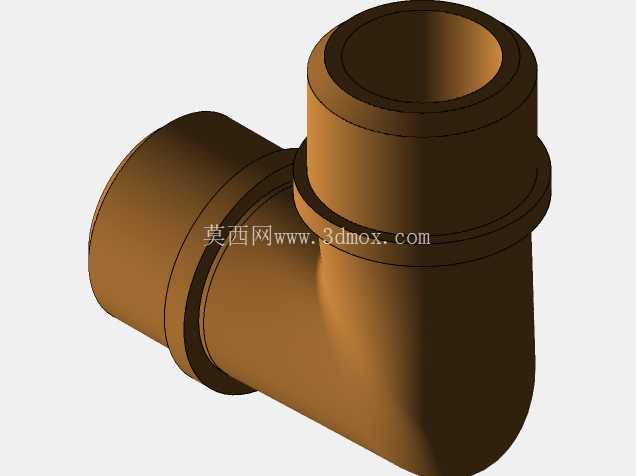

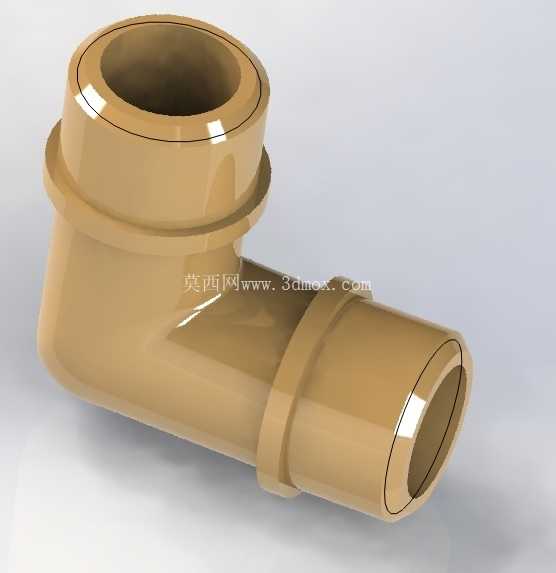

　　弯头的壁厚设计参考了常用铜质管件的壁厚规范，在保证承压强度的前提下尽可能控制整体重量，外壁在两端接口位置设置了凸起的加强环，既可以提升接口位置的结构强度，避免安装拧紧时出现管壁开裂的问题，也能作为安装时的受力限位点，方便施工时判断拧入深度。外形尺寸方面，该系列弯头的转弯半径控制在1.2倍管径左右，既保证流道的平滑过渡，也不会因为转弯半径过大导致整体尺寸超标，两端外丝的有效啮合长度根据管径不同设置为8-12mm，既保证足够的连接强度，也避免螺纹过长导致安装时顶到对侧管路内壁影响通流。安装边界上，这类弯头安装时需要预留的操作空间比同规格内丝弯头更小，外丝端拧入对应接口后，弯头本体的突出长度比内丝转外丝的组合接头短15mm左右，在贴墙安装、设备内部密集布管的场景下，能有效避免管路与墙面、设备壳体、相邻管路出现干涉。建模过程中对弯头的内外壁同轴度做了严格约束，两端接口的轴线垂直度控制在0.1mm以内，避免安装后出现管路别劲、密封失效的问题，外壁的过渡圆角做了统一处理，没有尖锐棱角，既方便安装时握持操作，也能避免运输、安装过程中出现磕碰划伤。

　　针对不同管径的适配需求，该结构可通过参数化调整快速生成DN15、DN20、DN25三个规格的模型，所有接口尺寸、壁厚、转弯半径都随管径参数联动变化，不需要重新绘制结构，能大幅提升同系列不同规格产品的设计效率。在实际选型应用中，这类外丝弯头常和内丝直接、内丝球阀、软管接头搭配使用，组成完整的管路转向回路，相比焊接式弯头，螺纹连接的形式不需要专用焊接设备，安装和后期维护拆卸都更便捷，适合民用装修、小型设备组装这类现场施工条件有限的场景。模型的结构细节上，还考虑了注塑或铜压铸成型的工艺需求，所有转角位置都设置了不小于0.5mm的脱模斜度，壁厚均匀控制在2.5-3mm之间，避免成型过程中出现缩孔、变形等质量问题，适合批量生产加工。
