工业级C型夹紧固定工装结构设计

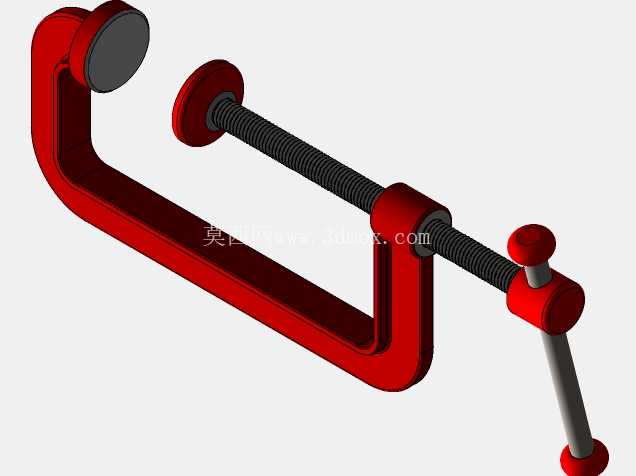

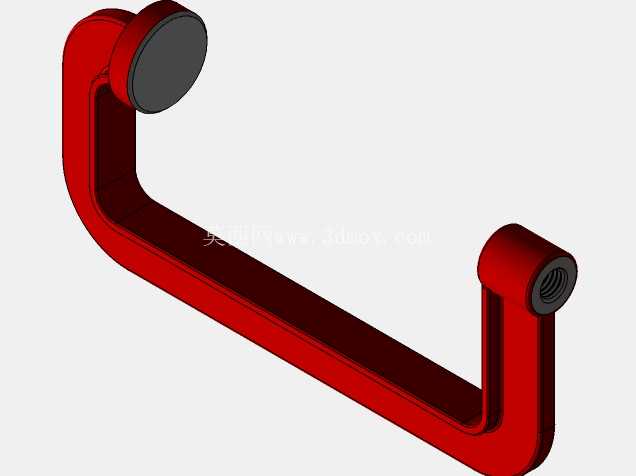

　　在机械加工、木工制作、电子装配、小型工件焊接、零部件粘接定位等多类作业场景中，工件的可靠固定是保障加工精度、操作安全的核心前提，C型夹作为手动夹紧工装里应用覆盖度极广的品类，凭借结构简单、操作便捷、夹紧力稳定可调的特性，成为车间工位、维修现场、手工工坊里的常备工装。这款C型夹的整体框架采用C形开口结构，主体框架截面做了等强度优化，在保证开口夹持范围的前提下，框架背部的弧形过渡段做了加厚处理，避免夹紧受力时框架出现张口变形甚至断裂的问题，框架的两个夹持端面分别设置了固定式压盘和活动式压盘，固定压盘与框架一体成型后做了平面度校准，活动压盘与螺杆端部做了活动铰接，夹紧过程中压盘可以自适应贴合被夹持工件的表面，不会因为工件表面存在微小角度偏差就出现点接触压痕、夹持打滑的问题。

　　传动部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，具备良好的自锁性能，当夹紧力调整到合适数值后，即使受到作业过程中的振动影响，螺杆也不会出现自行回退松脱的情况，螺杆尾端设置了转动手柄，手柄采用穿杆式结构，不需要额外配套扳手，徒手就可以完成夹紧与松开操作，手柄与螺杆的连接位置做了防脱设计，避免操作过程中手柄从螺杆上滑脱。从实际使用的边界尺寸来看，这款C型夹的最大开口距离可以覆盖常规中小型工件的夹持需求，整体框架的深度可以满足从工件边缘伸入一定距离的夹持要求，不会因为框架深度不足导致只能夹持工件最边缘位置，无法为加工位置提供足够的固定支撑。

　　在设计过程中，首先需要核算夹紧状态下框架的受力变形量，通过有限元分析对框架的应力集中位置做结构优化，尤其是C形框架的内侧转角位置，不能采用直角过渡，必须设置足够大的圆角，避免长期受交变应力出现疲劳裂纹；其次要匹配螺杆的螺纹参数，螺纹导程的选择需要兼顾夹紧效率和锁紧可靠性，导程过大会导致夹紧操作需要转动过多圈数，影响作业效率，导程过小则会降低螺纹的自锁性能，受振容易松脱；压盘的直径设计也需要结合额定夹紧力做核算，压盘直径过小会导致接触压强过大，容易在软质工件表面留下压痕，压盘直径过大则会增加整体重量，也会在狭小空间内出现干涉问题。

　　实际应用中，这类C型夹除了直接夹持工件完成固定作业外，还可以配合工作台面作为临时压紧装置使用，比如在钻床工位临时固定小型待钻孔工件，在焊接作业时固定两个待对接的薄板零件，在粘接作业时持续提供压紧力等待胶层固化，甚至在设备维修时可以作为临时的辅助定位工具，替代部分专用工装完成小范围的夹紧固定需求。和快速夹具相比，C型夹的夹持范围调整更灵活，不需要根据工件厚度提前调整夹具行程，只需要转动螺杆就可以适配不同厚度的工件；和液压、气动夹紧装置相比，手动C型夹不需要外接动力源，不受场地气源、电源的限制，移动携带方便，适合零散作业、临时维修、户外作业等场景使用。设计时还需要考虑操作的人机工程性，尾端手柄的转动半径要适配普通人手的施力范围，不需要过度用力就可以达到足够的夹紧力，同时螺杆的表面要做防锈处理，框架表面做喷塑或烤漆处理，提升工装的耐用性，避免长期在车间潮湿环境下出现锈蚀影响转动灵活性。压盘与工件接触的端面可以根据使用场景选择不同的材质，比如夹持精加工表面时可以在压盘表面粘贴橡胶垫，避免夹伤工件表面，夹持毛坯件时可以采用金属压盘保证夹紧刚性。
