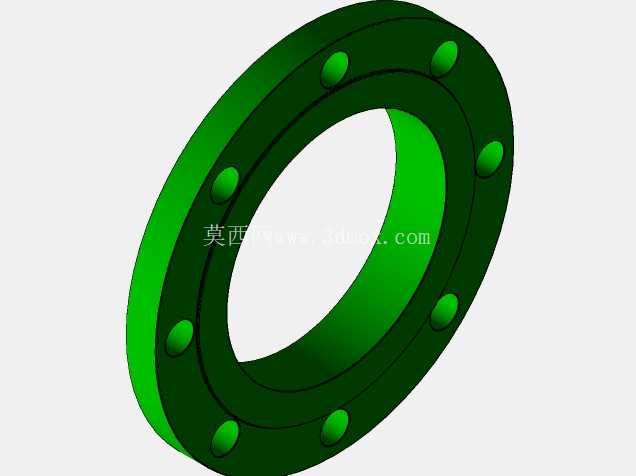

6英寸Class150滑套式法兰连接构件

在工业管路系统的搭建与运维场景中，滑套式法兰是应用频次极高的静密封连接构件，这类6英寸公称通径、Class150压力等级的滑套法兰，常被用于低压流体输送管线的快速对接作业，适配市政给排水、暖通循环水、普通化工介质输送等对安装效率有要求的工况。和对焊法兰相比，滑套法兰不需要在现场做复杂的管口坡口处理，管道插入法兰内孔后调整好同轴度，直接在内外侧做角焊缝固定即可，对现场施工人员的焊接技能要求更低，能有效缩短管线铺设的工期，尤其适合管线改造、临时管线接驳这类需要快速完成密封连接的作业场景。

从结构设计逻辑来看，这款滑套法兰的内孔直径略大于对应规格管道的外径，预留了1.5-2mm的装配间隙，方便管道插入时调整位置，抵消部分管线安装时的同轴度误差；法兰盘上沿圆周均匀分布8个螺栓孔，螺栓孔的中心圆直径、孔径尺寸完全匹配Class150压力等级6英寸法兰的尺寸规范，安装时不需要额外扩孔或者调整螺栓规格，能和同压力等级同通径的平焊法兰、对焊法兰、法兰盖实现完全互换。法兰密封面采用突面结构，密封面表面粗糙度控制在Ra3.2-Ra6.3之间，安装时搭配对应压力等级的非金属垫片，拧紧螺栓后能实现可靠的静密封，在1.6MPa以内的常温工况下，密封泄漏率能满足工业管路的通用密封要求。

设计这类法兰三维模型时，首先要严格遵循对应压力等级的尺寸规范，先确定法兰的外径、厚度、螺栓孔分布参数，再根据适配管道的外径确定内孔尺寸，内孔和法兰端面的垂直度公差要控制在0.2mm以内，避免焊接后法兰端面倾斜，导致对接时密封面压合不均匀出现泄漏。法兰盘上的螺栓孔采用跨中分布设计，也就是螺栓孔的位置错开法兰的垂直和水平中心线，这种设计能让螺栓压紧力更均匀地分布在密封面上，避免局部压力不足导致的密封失效。法兰的内外边角都做了R2的圆角过渡，一方面是避免尖锐边角在搬运、安装过程中划伤施工人员，另一方面能减少焊接位置的应力集中，降低长期承压使用过程中焊缝位置开裂的风险。

从安装边界来看，这款法兰安装后，法兰盘外侧突出管道外壁的宽度约为法兰外径减去管道外径差值的一半，在做管线排布设计时，需要预留足够的螺栓安装空间，螺栓孔外侧到管线周边构件的距离不能小于螺栓直径加20mm，方便使用扳手拧紧螺栓。法兰焊接到管道上时，要先在法兰外侧做定位焊，至少均匀分布3个定位点，调整法兰端面和管道轴线的垂直度，确认垂直度误差不超过法兰外径的1%且最大不超过2mm后，再完成内外侧的角焊缝焊接，焊接完成后要清理焊渣，检查焊缝有没有气孔、裂纹等缺陷，避免使用过程中出现焊缝泄漏。

在实际选型应用中，这类滑套法兰不适合用在高温高压、有剧烈振动或者温度波动较大的管线上，因为角焊缝的连接强度比对焊法兰的对接焊缝低，长期在交变载荷下容易出现焊缝疲劳失效；但在常温低压、介质无强腐蚀性的工况下，滑套法兰的综合安装成本比对焊法兰低30%左右，而且安装难度更低，是中小口径低压管线连接的首选构件。建模过程中要注意还原法兰的所有细节特征，包括螺栓孔的倒角、密封面的加工纹理示意、边角的圆角过渡，这些细节能让模型在做管线装配模拟、施工方案演示时更贴近实际工况，帮助设计人员提前排查安装干涉、空间不足等问题，减少现场施工时的设计变更。
