九款D型插头与焊锡端子结构设计

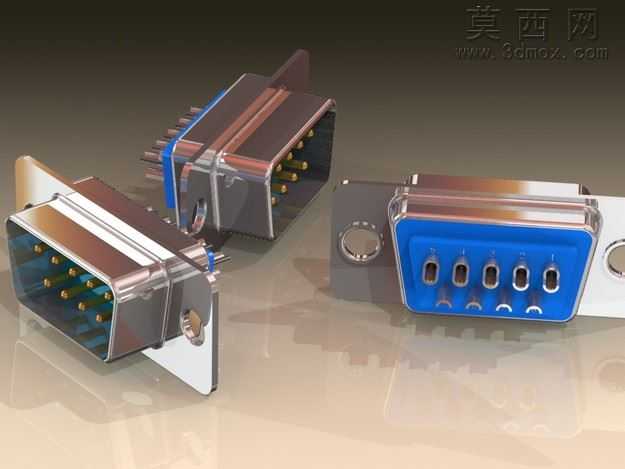

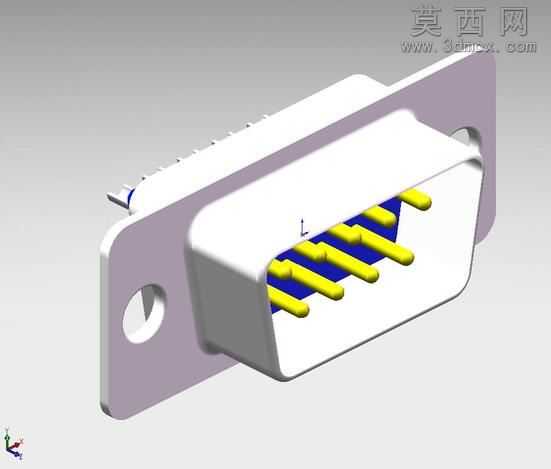

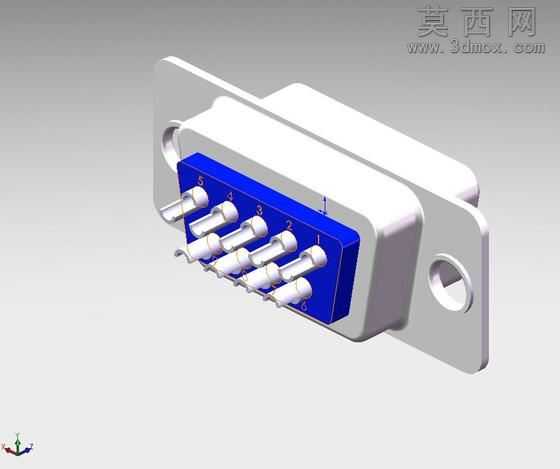

本次设计的九款D型插头与焊锡端子，依托三维建模软件完成全参数化结构搭建，建模过程中严格遵循连接器行业通用尺寸规范，对插头外壳、插针基座、焊锡端子、安装固定耳等核心部件逐一进行特征绘制。首先通过草图绘制确定D型外壳的轮廓基准，利用拉伸特征生成金属安装法兰与白色绝缘基座的基础实体，针对插针部分采用阵列特征完成多规格针脚的均匀排布，确保每根插针的间距、伸出长度、根部固定结构完全符合D-sub连接器的通用装配标准。焊锡端子部分单独建模，设计了适配不同线径的焊杯结构，焊杯内壁做了微小的倒角处理，既方便焊接时焊锡的浸润附着，也能避免线束插入时被锐边割伤线芯。材质渲染阶段，为金属安装法兰赋予哑光镀锌钢板材质，还原五金冲压件的细腻金属质感，表面添加轻微的拉丝纹理与使用痕迹，提升模型真实感；白色绝缘基座采用阻燃PBT塑料材质，调整材质的粗糙度与漫反射参数，呈现工程塑料特有的半哑光乳白色质感；黄色插针与焊锡端子采用黄铜镀金材质，添加轻微的反射效果，模拟镀金层的金属光泽，同时在插针与基座的接触位置做了细微的装配间隙处理，还原真实产品的装配公差。结构设计上充分考虑实际使用场景，安装法兰上的固定孔做了沉台设计，适配标准M3固定螺丝，法兰与绝缘基座之间设计了卡扣式限位结构，避免组装后基座出现轴向窜动；插针根部设计了防退倒刺结构，压入基座后可实现牢固固定，防止插拔过程中插针出现松动移位；九款不同规格的模型分别覆盖不同针数、不同焊锡方向、不同安装方式的D型插头需求，每款模型的端子都预留了充足的焊锡操作空间，兼顾结构强度与生产装配的便利性。建模过程中对所有配合面进行了干涉检查，确保各部件之间不存在装配冲突，同时对模型的边角做了合理的圆角处理，既符合冲压与注塑加工的工艺要求，也避免锐边带来的安全隐患。
