普瑞特弹簧复位式设备箱柜拉手

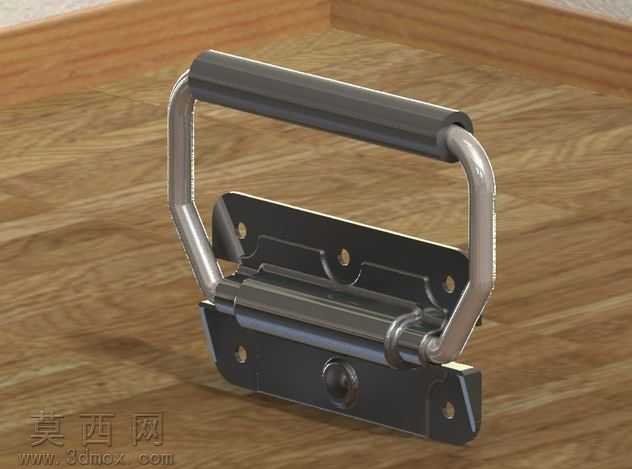

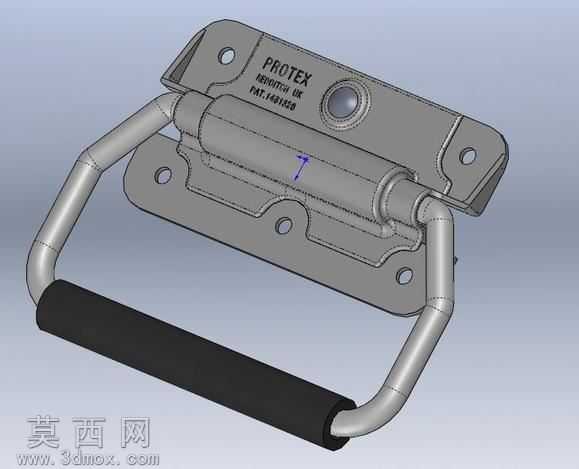

本模型为弹簧复位式设备箱柜拉手，采用SolidWorks进行全参数化三维建模，建模过程严格遵循实际五金配件的生产尺寸逻辑，先完成底座安装板的基体特征绘制，通过拉伸、切除命令加工出安装孔位与转轴支撑结构，再构建内置弹簧复位的转轴组件，还原转轴与底座的转动配合关系，随后绘制U型金属握杆，将握杆两端与转轴做同轴配合约束，最后添加握杆外侧的防滑橡胶套，完成整体装配体搭建。渲染阶段采用哑光金属材质模拟不锈钢底座与握杆的金属质感，调整材质粗糙度还原拉丝不锈钢的表面纹理，为橡胶套赋予哑光黑色软胶材质，添加轻微的凹凸纹理模拟橡胶表面的防滑触感，场景采用柔和的工业产品打光方案，避免过强反光遮挡结构细节，清晰呈现各部件的衔接关系。结构设计上，该拉手内置弹簧复位结构，可实现90度自动回位，当握持拉手向外拉动至90度位置时可保持开启状态，松开后弹簧带动握杆自动回弹贴合底座，避免突出的拉手造成磕碰；底座采用多安装孔设计，可通过螺丝牢固固定在箱柜侧壁，受力分布均匀，能够承受较大的提拉载荷；握杆外侧的橡胶套既提升握持舒适度，又能在低温环境下避免金属冰手的问题，同时起到防滑作用。设计过程参考了同类型进口拉手的成熟结构，对转轴处的转动间隙做了合理预留，模拟实际产品的装配公差，保证虚拟装配下的转动动作顺畅无干涉，同时还原了产品表面的品牌标识细节，让模型更贴近真实产品的外观效果，可用于设备箱柜的配套设计选型、产品展示动画制作等场景。
