多规格弹簧夹套配套收纳座套装设计

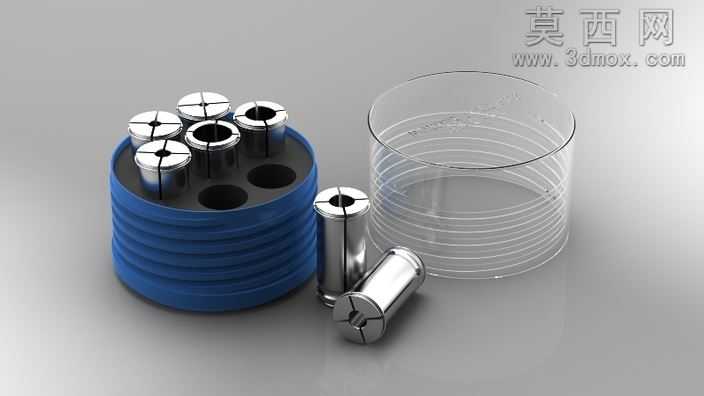

本套模型为适配三菱动力卡盘的多规格有缝夹套及配套收纳组件，建模阶段采用参数化设计思路，首先梳理夹头的核心功能需求：覆盖6毫米、8毫米、10毫米、12毫米、16毫米、20毫米、25毫米共7种夹持直径规格，满足日常加工场景下不同尺寸棒料、刀具的装夹需求。建模时优先还原弹性夹套的核心结构：每款夹套头部均设计三瓣均匀分布的弹性收缩缝，缝宽与夹套壁厚保持合理比例，保证装夹时的收缩形变均匀，避免夹持偏摆；夹套外锥面与卡盘内锥的配合角度严格按照通用卡盘标准设定，保证装夹同轴度；夹套尾部的定位台阶做了圆角过渡处理，减少应力集中，提升反复装夹的使用寿命。配套的蓝色收纳座采用分层堆叠结构设计，底座上对应每款夹套设置精准定位孔，孔位深度匹配夹套总长度，取放时不会发生磕碰，外层的环形防滑槽既提升握持手感，也能堆叠多个同规格收纳座，节省工位存放空间；旁边的透明收纳筒采用薄壁圆筒结构，筒身的环形加强筋提升薄壁件的结构强度，可用于存放备用夹套或小型加工配件。材质渲染阶段，金属夹套部分采用抛光合金钢材质，调整金属粗糙度参数模拟真实夹具的金属光泽，收缩缝处做细微的倒角阴影处理，突出结构细节；蓝色收纳座采用磨砂工程塑料材质，添加细微的颗粒质感还原工业塑料的哑光触感；透明收纳筒采用高透亚克力材质，调整折射与反射参数，模拟透明塑料的通透质感，同时保留筒身加强筋的光影折射效果。整套模型的装配关系完全还原实际使用场景，所有零件的配合间隙符合机械加工的公差要求，既可以作为数控加工工位的工装设计参考，也可用于机床附件类产品的展示渲染。
