法兰连接手动截止阀工业结构设计

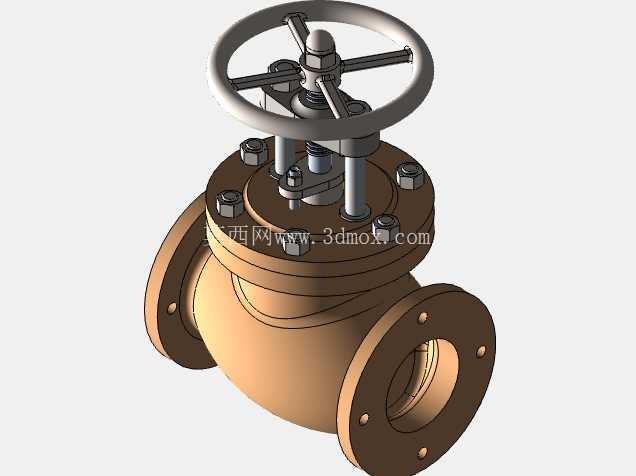

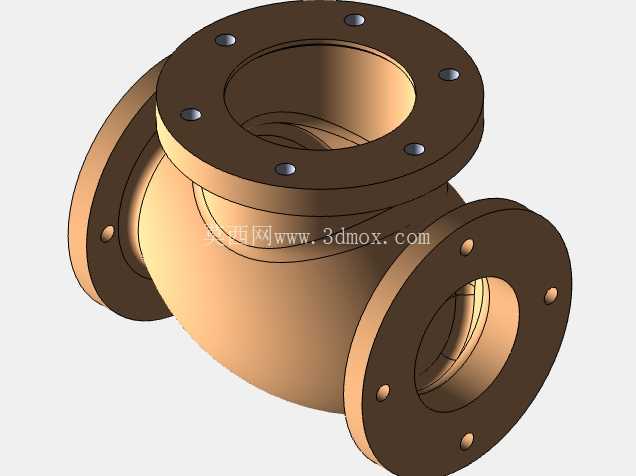

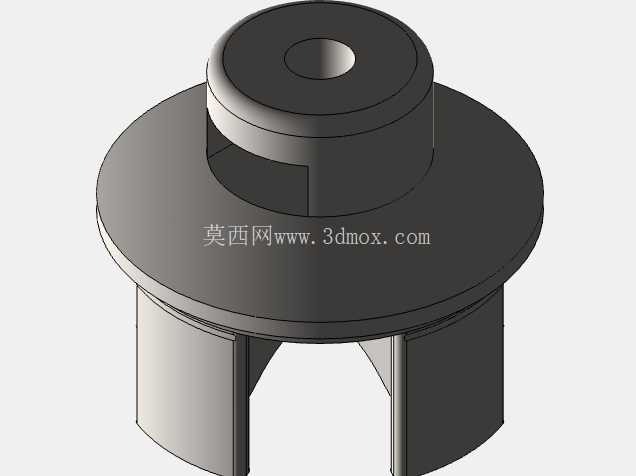

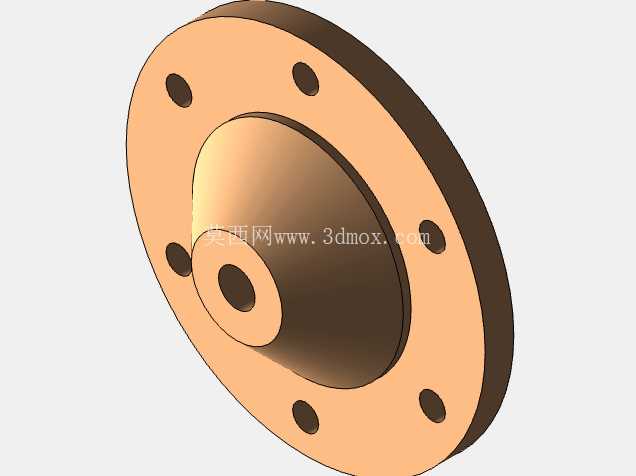

　　在民用供水、工业流体输送、暖通空调、压缩空气站等管路系统中，手动法兰截止阀是应用频次极高的截断类部件，核心作用是实现管路内流体的通断控制，也可在小范围内实现节流调节，适配水、低压蒸汽、压缩空气、无强腐蚀性油品等多种常见流体介质。这款截止阀采用手轮驱动的结构设计，顶部的圆形手轮通过阀杆连接内部启闭件，操作人员转动手轮时，阀杆带动阀瓣沿阀座密封面做垂直升降运动，相比闸阀的平板启闭结构，截止阀的密封面接触压力更易控制，关闭状态下的密封可靠性更强，同时启闭过程中阀瓣行程更短，适合需要频繁操作、对截断密封性要求较高的管路节点。从结构设计逻辑来看，阀体采用直通式流道布局，两端为法兰连接结构，安装时可直接与同公称通径的管路法兰通过螺栓紧固，法兰盘上的螺栓孔位置、密封面尺寸均匹配通用管路法兰标准，安装过程中无需额外加工转接部件，现场装配效率较高。阀体中部的中法兰采用螺栓压紧垫片的密封结构，阀盖与阀体之间的密封垫片可根据输送介质的温度、腐蚀性选择橡胶、石棉或金属缠绕垫，满足不同工况的密封需求，同时中法兰的螺栓布局均匀分布，压紧过程中可保证垫片受力一致，避免局部密封失效出现外漏。

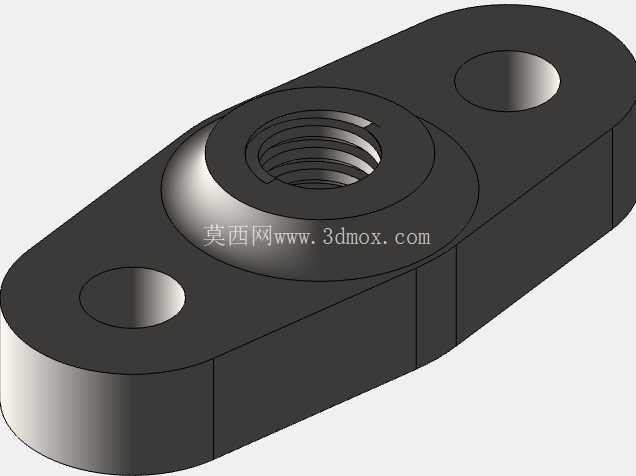

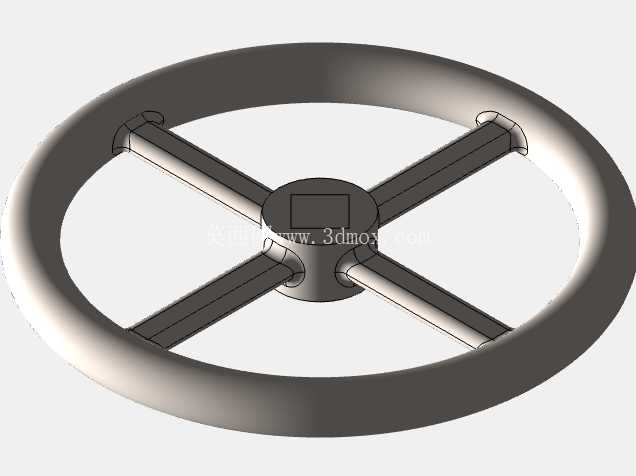

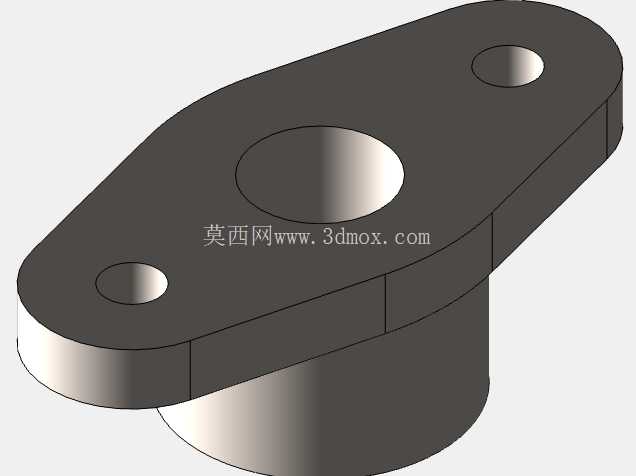

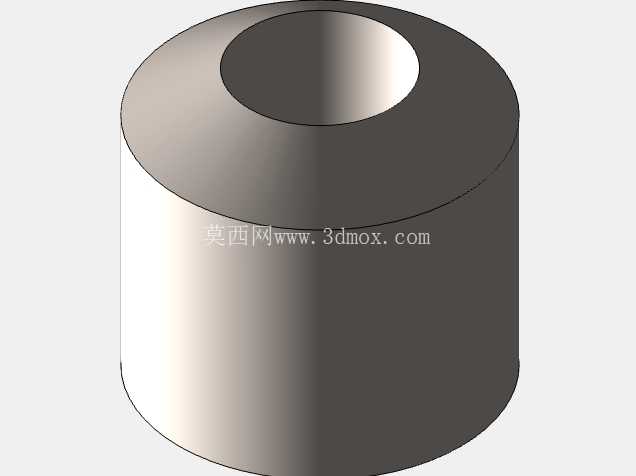

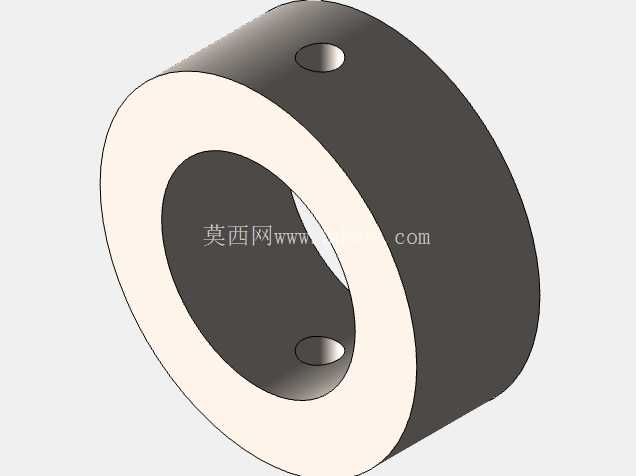

　　阀杆采用明杆结构设计，手轮转动时阀杆会随启闭动作做升降运动，操作人员可直接通过阀杆露出阀盖的高度判断阀门的启闭状态，无需额外加装开度指示装置，日常巡检时可快速识别阀门工作位置，降低误操作概率。阀杆与阀盖之间设置填料密封结构，通过填料压盖压紧填料函内的密封填料，阻止阀内流体沿阀杆配合间隙向外泄漏，填料磨损后可在不停机的状态下适当压紧填料压盖补偿密封量，维护操作十分便捷。手轮采用轮辐式结构，相比实心圆盘结构重量更轻，操作人员转动时握持力分布均匀，大口径规格下也可通过加装F型扳手辅助操作，无需额外配置驱动装置即可实现可靠启闭，适合无气源、电源的现场工况使用。

　　从安装边界来看，这款截止阀安装时需预留足够的手轮操作空间，手轮上方不得有遮挡构件，保证操作人员可完整转动手轮实现全行程启闭；同时由于截止阀内部流道存在转向，流体通过时会产生一定的压力损失，设计选型时需核算管路系统的压力裕量，避免因阀件压损过大影响末端介质供应压力。在功能特性上，这款截止阀不适合作为长期节流的调节阀使用，若长期处于半开状态，高速流动的介质会持续冲刷阀瓣与阀座密封面，长期运行会造成密封面磨损，出现关闭不严的内漏问题，正常工况下应处于全开或全关位置，仅在管路检修、支路切换等场景下操作启闭。

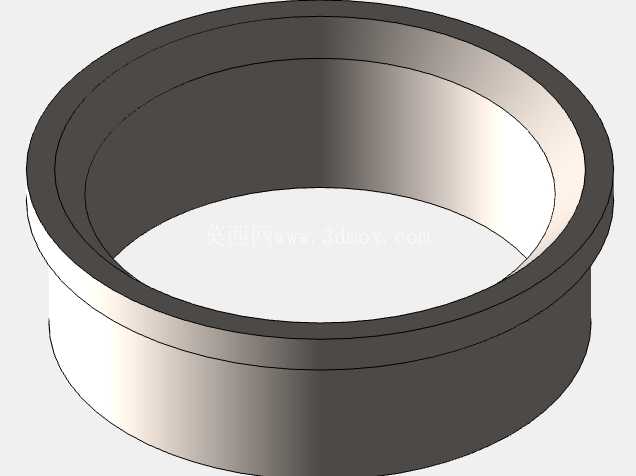

　　材质选择上，阀体可根据工况选用铸铁、铸钢或黄铜材质，低压常温的民用供水、压缩空气系统多采用铸铁阀体控制成本，高温蒸汽或有一定腐蚀性的介质工况可选用铸钢或不锈钢材质，阀瓣与阀座密封面可堆焊硬质合金提升耐磨性能，延长阀门的整体使用寿命。建模过程中需重点关注阀杆梯形螺纹的配合精度、阀瓣与阀座密封面的同轴度、中法兰螺栓孔的位置度公差，这些尺寸直接影响阀门的装配可行性与密封性能，若同轴度偏差过大，会出现阀瓣无法完全贴合阀座、关闭后内漏的问题；螺纹配合间隙过大则会出现启闭过程中阀杆晃动，长期运行会加剧填料磨损，出现外漏隐患。
