RP17型高精度流量调节针阀结构设计

　　在燃气输配、实验室气路、小型流体控制系统的管路搭建中，针阀是承担微小流量精准调控的核心部件，这款RP17针阀的结构设计完全围绕小通径管路的精确调节需求展开，区别于大通径截断阀的开关式工作逻辑，其核心功能是通过极小的行程变化实现流通截面的线性调整，满足丙烷、液化石油气等洁净气态介质的流量微调场景。从实际应用场景来看，这类针阀常被布置在燃气实验台的支路管段、小型燃烧设备的进气端、分析仪器的气路控制单元中，这些场景对流量调节的分辨率要求极高，普通球阀或闸阀的调节精度无法满足，往往半圈转动就会出现流量从全关到全开的跳变，而针阀通过针状阀芯的锥形结构配合多圈螺纹传动，能实现每转动一圈仅变化极小流通面积的调节效果，操作人员可以根据后端压力、流量的反馈缓慢调整开度，将介质流量稳定控制在目标区间。

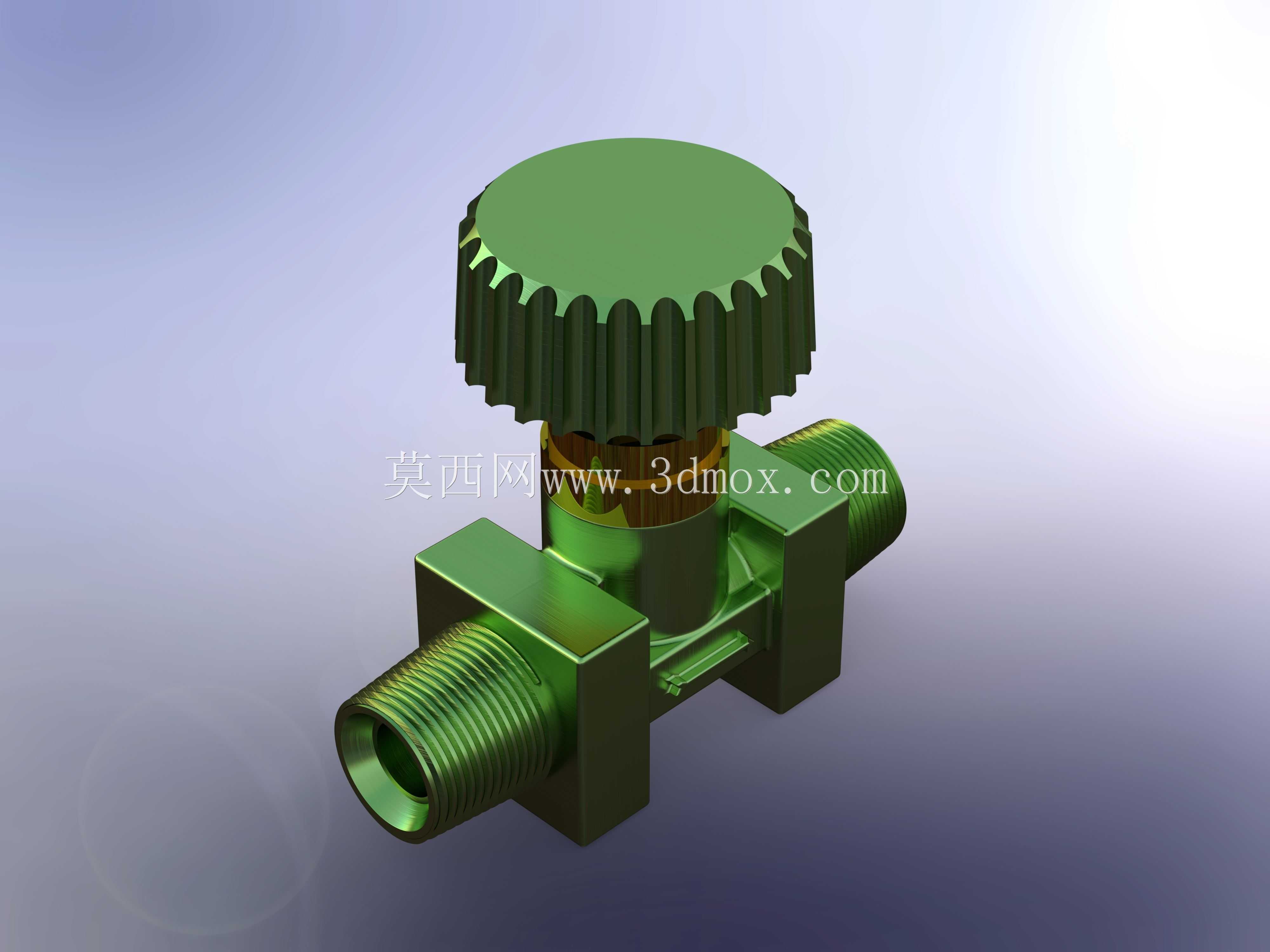

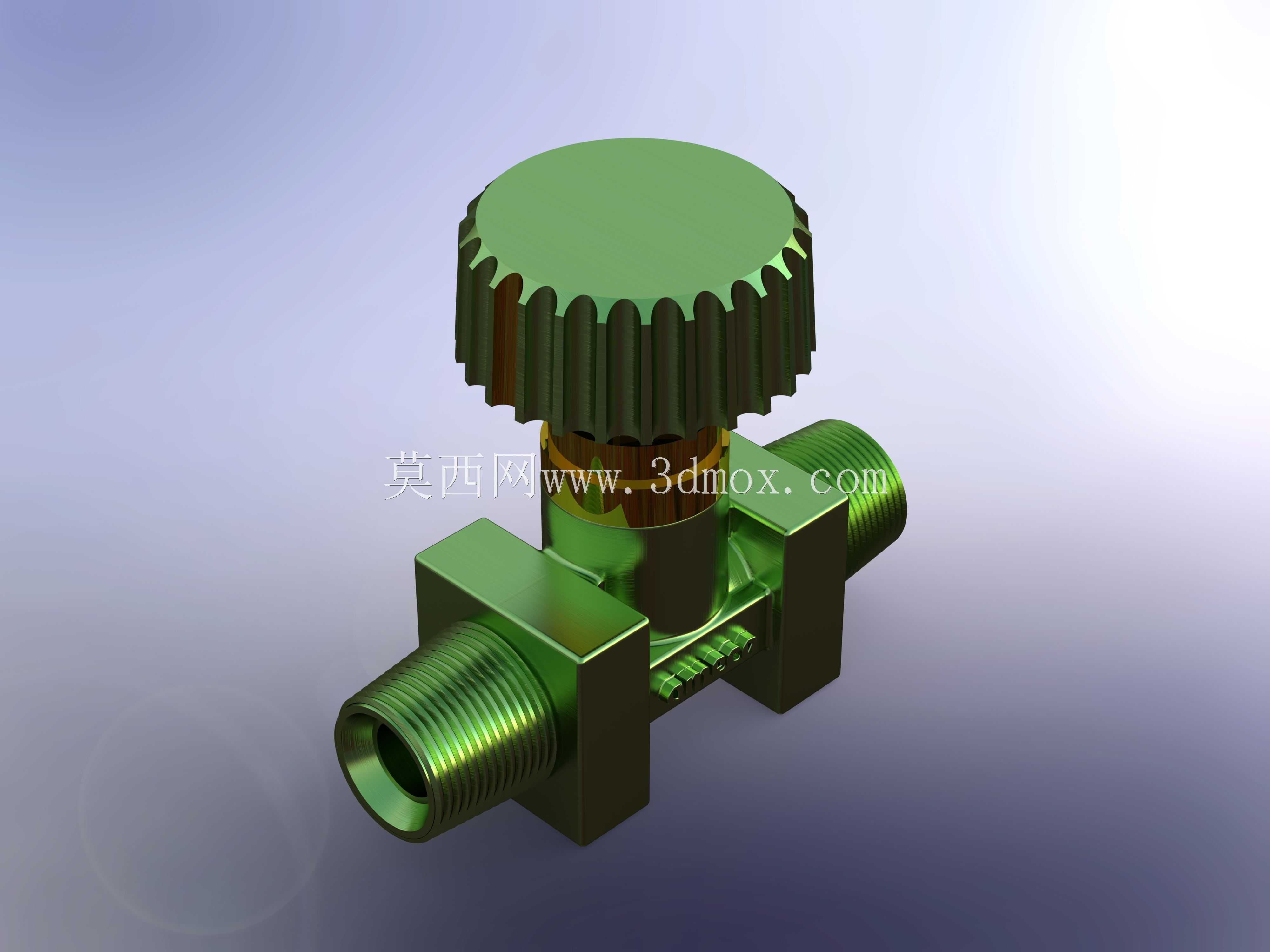

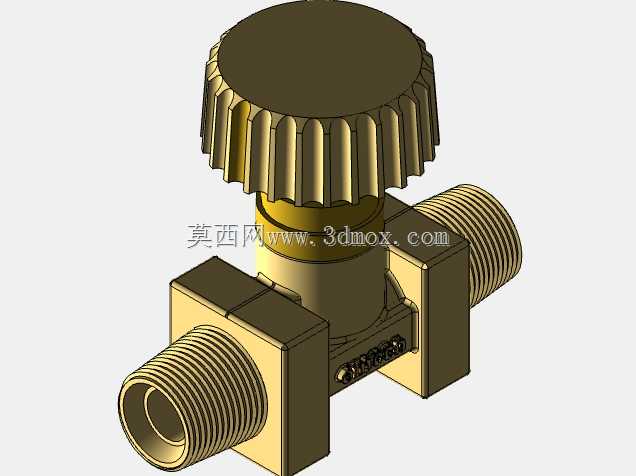

　　从结构设计思路来看，这款针阀采用了直通式阀体布局，两端的外螺纹接口直接匹配对应通径的管路连接需求，不需要额外的转接接头就能减少管路泄漏点。阀体中部的方形结构并非装饰设计，而是为安装夹持预留的受力面，现场安装时可以用扳手直接夹持该部位完成与管路的螺纹旋合，避免夹持阀体其他薄壁部位造成变形。顶部的滚花手轮采用大直径设计，外圈的竖向滚花能增大转动时的摩擦力，即使操作人员戴着手套也能稳定转动调节，不需要借助额外工具就能完成开度调整，手轮下方的螺纹压盖结构承担着阀杆的密封与导向作用，通过压盖的压紧力调整填料的压缩量，既能保证阀杆转动时的顺畅度，又能避免介质从阀杆配合间隙泄漏。

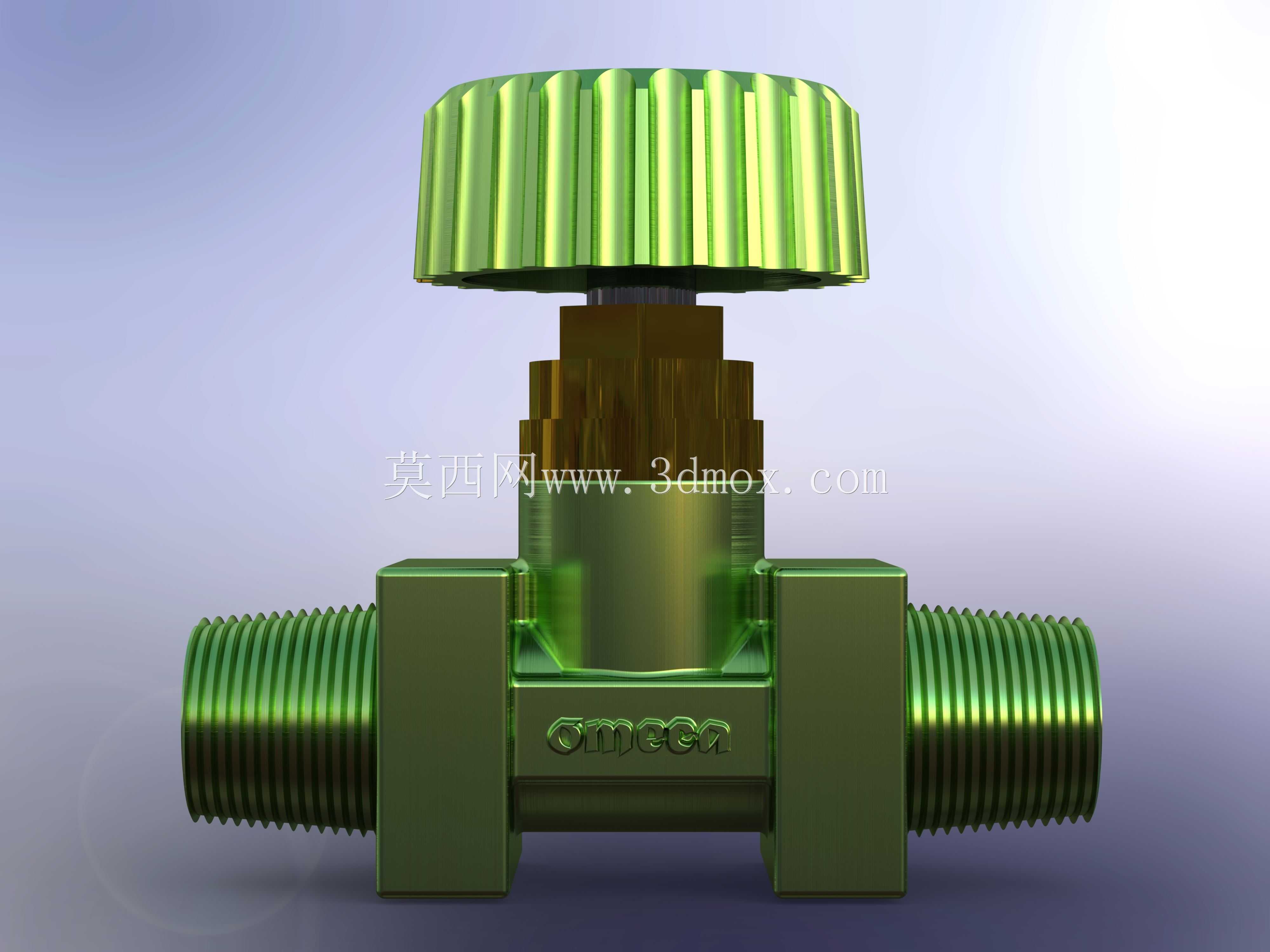

　　阀芯部分采用针状锥形结构，与阀座的密封面采用线接触密封形式，相比面接触密封，这种结构在关闭状态下能提供更大的密封比压，即使在低压气态介质工况下也能实现可靠截断，不会出现内漏问题。阀芯与阀杆采用一体式设计，避免了分体结构在频繁调节过程中出现的连接松动问题，保证开度调节的一致性。阀体上的标识区域直接模压品牌与型号信息，方便现场运维人员快速识别阀门参数，不会因为长期使用出现标识磨损脱落的问题。

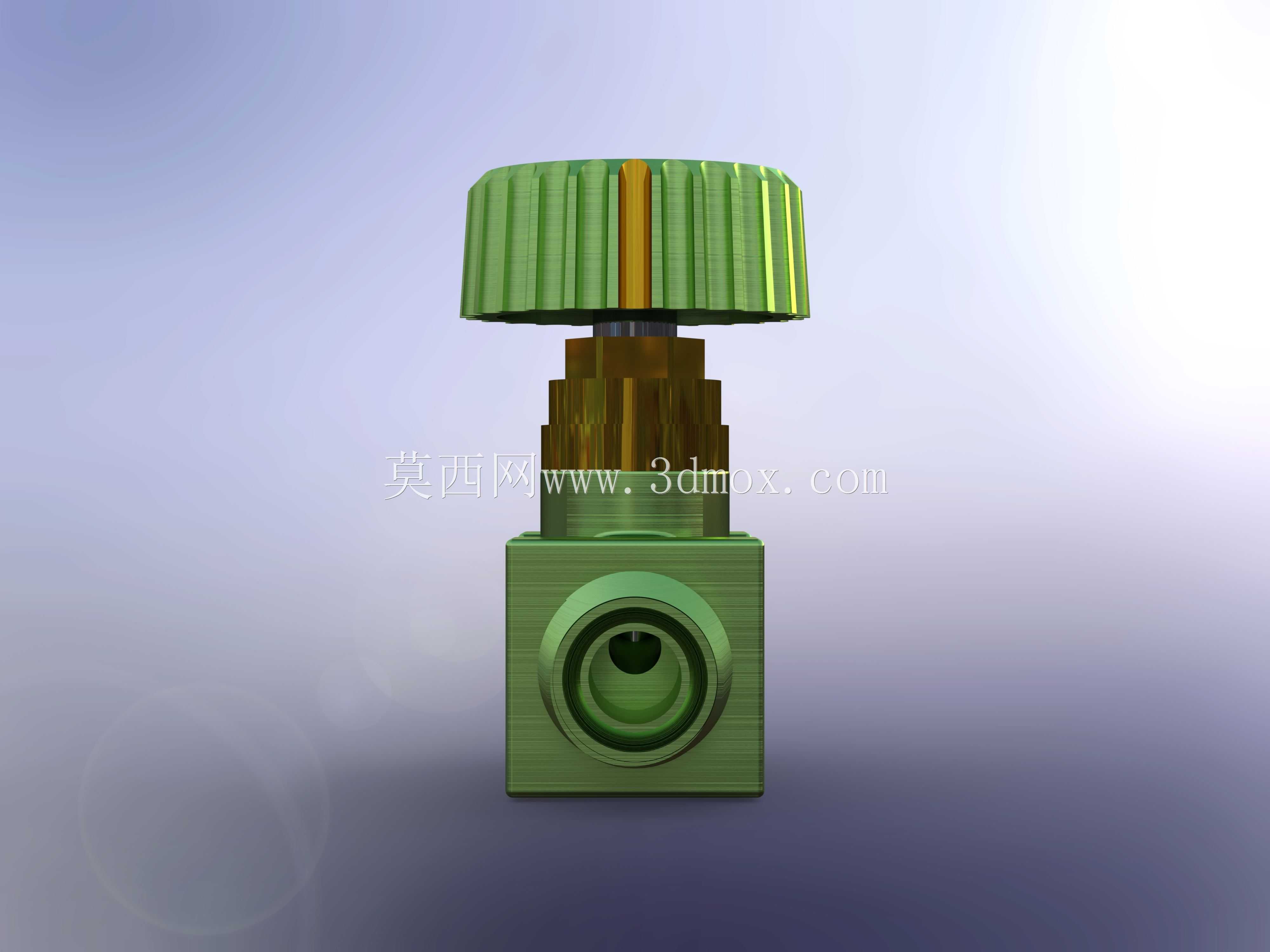

　　从安装边界来看，这款针阀的整体轴向尺寸紧凑，两端螺纹的同轴度控制在较高精度范围内，安装时不需要额外调整管路对中度，只要保证两端螺纹的旋合深度符合标准要求即可，手轮的最大外径大于阀体宽度，安装时需要在手轮周边预留足够的操作空间，保证转动手轮时不会与周边管路或支架发生干涉。手轮的全行程转动圈数经过匹配设计，既不会因为圈数过多导致调节效率过低，也不会因为圈数过少导致调节精度不足，完全适配小流量管路的调节需求。在密封结构设计上，阀座部位采用圆形密封件，阀门关闭时阀芯的锥形端直接压紧密封件，通过金属与非金属的配合实现可靠密封，相比金属硬密封，这种结构对密封面的加工精度要求更低，同时能适应介质中微小杂质的工况，不会因为少量杂质卡滞就出现密封失效问题，日常维护时只需要定期更换密封件就能恢复阀门的密封性能，不需要对整个阀体进行研磨修复，大幅降低运维成本。

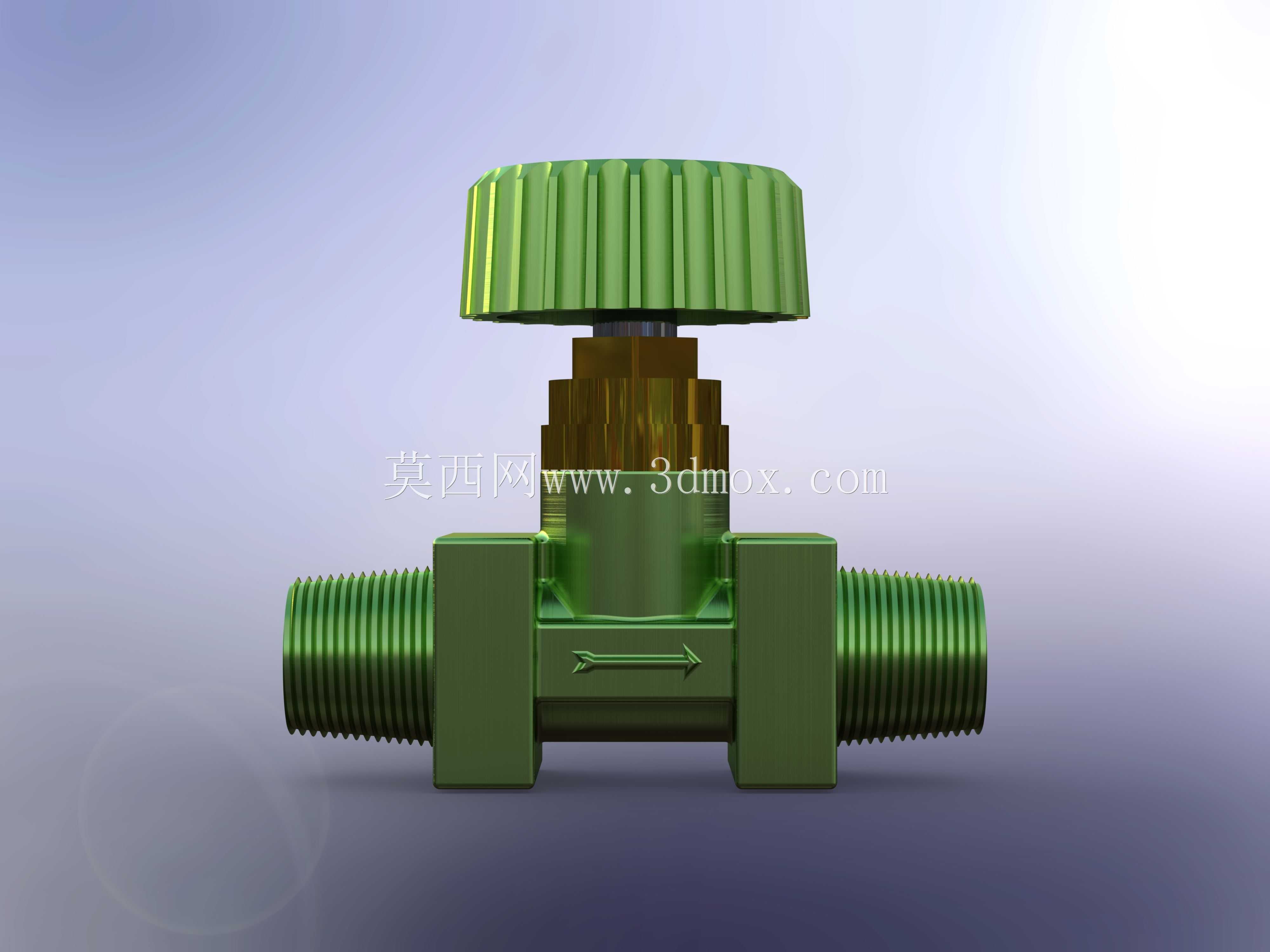

　　在实际选型应用中，这类针阀仅适用于洁净的气态或低粘度液态介质，不能用于含有固体颗粒的介质工况，否则颗粒会卡滞在阀芯与阀座的配合间隙中，不仅会影响调节精度，还会造成密封面划伤导致内漏。安装时需要注意介质流向与阀体标识的方向一致，虽然直通式针阀对流向的敏感度低于角式针阀，但正确的流向能保证密封面的受力更均匀，延长阀门的使用寿命。另外，这类针阀不能作为截断阀长期处于全关状态下承受高压，长期高压截断场景需要搭配专用的截断阀使用，针阀仅承担调节功能，避免长期高压下密封件出现永久变形影响调节精度。
