异径内螺纹黄铜三通管路接头结构

做民用给排水、小型气动回路、低压液压支路的管路排布时，最常碰到的就是主管路和支路通径不一致的分流需求，这款异径内螺纹黄铜三通就是针对这类场景设计的管路连接件。日常在户内冷水供水改造、小型空压机分支气路、卫浴冷热水支路接驳、小型设备循环冷却水回路里，这类三通的使用频率非常高，不需要额外做变径接头转接，直接就能实现不同通径管路的T型分流或者合流，减少管路接驳点的同时，也能降低泄漏风险。

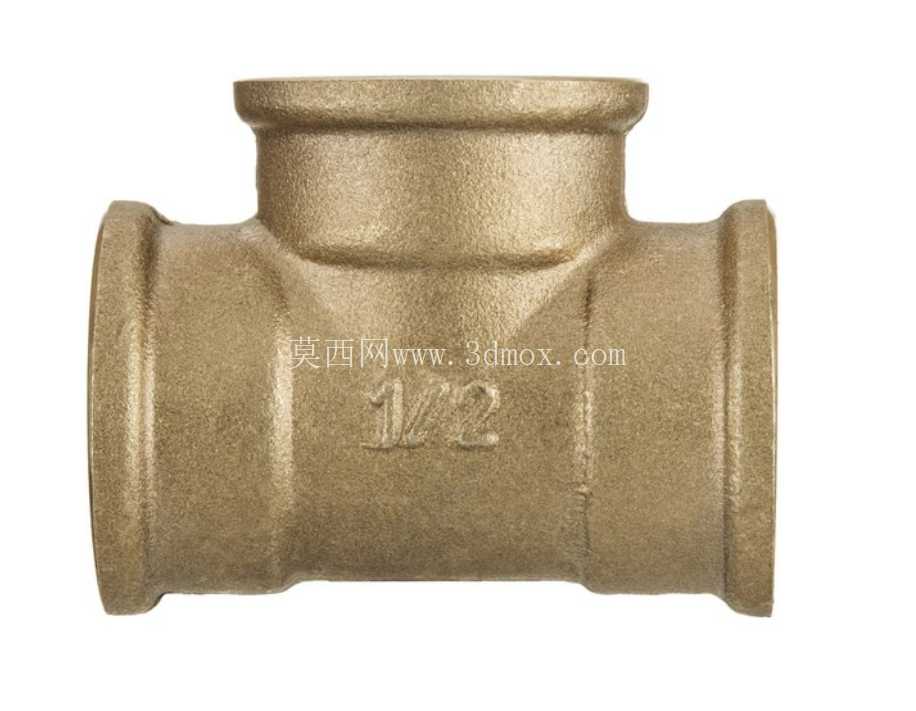

从结构设计来看，这款三通采用全黄铜锻压成型的本体结构，三个接口全部为内螺纹设计，其中两个接口为1/2英寸内螺纹，剩余一个接口为3/4英寸内螺纹，可直接匹配对应通径的外螺纹管路端头，不需要额外配置转接头。本体的壁厚按照1.6MPa公称压力设计，常规民用供水、0.8MPa以内的气动回路使用都有足够的强度余量，内壁做了平滑过渡处理，介质流经三通位置时不会产生明显的涡流压损，能保证支路的流量稳定性。三个接口的端面都加工了密封面台阶，安装时配合生料带或者厌氧密封胶，就能实现可靠的静密封，长期使用也不会出现渗漏问题。

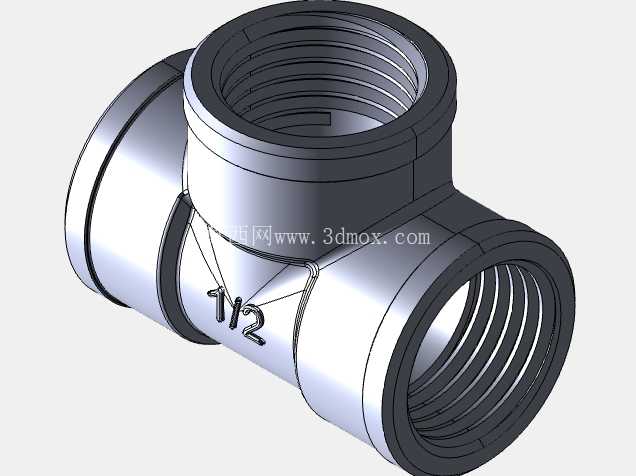

建模过程中需要重点把控几个尺寸边界：首先是三个内螺纹的加工精度，要严格对应55度密封管螺纹的公差要求，螺纹的有效牙数要保证不少于5牙，避免安装时出现滑牙或者密封不足的问题；其次是三个接口的同轴度要求，两个同通径的接口要保证同轴度偏差不超过0.1mm，垂直方向的异径接口轴线要与水平主管轴线垂直相交，交点偏差控制在0.2mm以内，避免安装时出现管路别劲的问题。本体的外轮廓做了圆弧过渡处理，既可以降低锻造成型时的应力集中，也能避免安装时尖锐边角划伤操作人员，本体表面保留了黄铜锻压后的自然质感，不需要额外做表面镀层，黄铜本身的抗锈蚀能力足以应对常规水、气介质的使用环境。

实际安装使用时，要注意三个接口的受力平衡，管路安装完成后不要让三通承受额外的管路重量，长管路要在距离三通接口300mm以内的位置设置管卡固定，避免长期受力导致螺纹接口变形渗漏。如果用在热水回路中，要注意螺纹密封材料选用耐温等级匹配的生料带，避免高温下密封材料失效。这款三通的流通结构设计，在支路分流时可以保证3/4英寸接口作为主通路时，两个1/2英寸支路的流量分配偏差控制在10%以内，适合对支路流量一致性有一定要求的回路使用。建模时还原了本体上的通径标识刻印，实际生产中这个标识可以帮助施工人员快速识别接口通径，避免安装时接错管路。整体结构没有多余的复杂特征，锻造成型的良率高，后期机加工只需要处理三个内螺纹和端面密封台阶，加工工序少，量产成本可控，是民用管路系统里非常通用的一款连接件。
