博世FX305外啮合齿轮液压泵结构

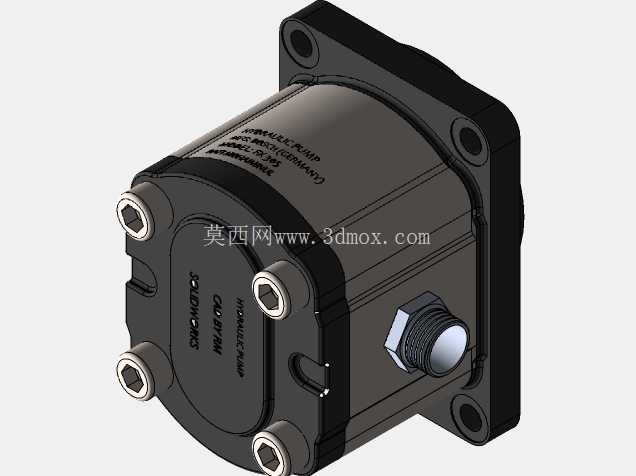

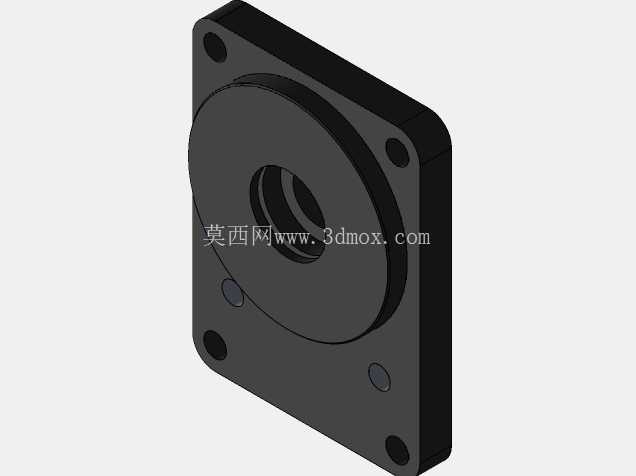

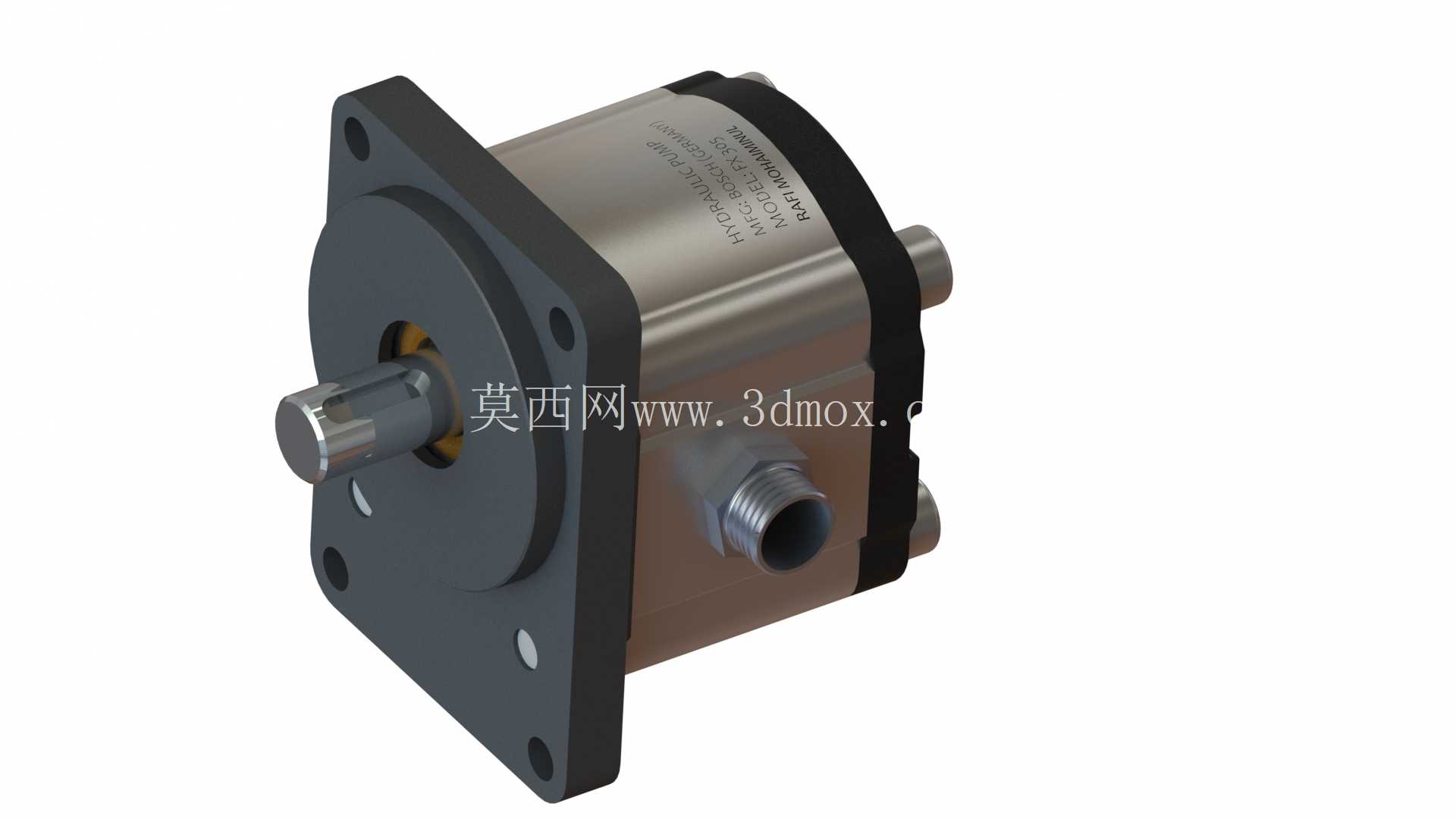

　　这款外啮合齿轮式液压泵，是液压系统里核心的动力转换元件，日常在工程机械、农用装备、小型工业液压站、机床液压夹紧回路里都能见到同结构产品的身影，它的核心作用是把原动机输入的机械能，转化为液压油的压力能，为整套液压执行元件提供稳定的压力油源。从结构设计来看，这款泵采用了标准的法兰安装形式，前端的方形安装法兰带四个对称布置的安装通孔，适配多数通用液压泵的安装支座，安装时只要保证法兰端面与安装基面的贴合度，控制输入轴与原动机输出轴的同轴度误差在允许范围内，就能避免运行过程中出现轴封偏磨、轴承额外受力的问题。输入轴采用标准的圆柱轴伸带键槽结构，能够直接通过联轴器和电机、内燃机等原动机连接，不需要额外定制转接轴件，适配性较强。

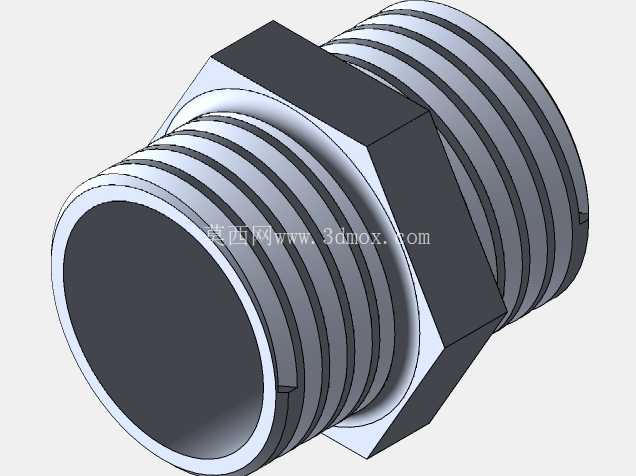

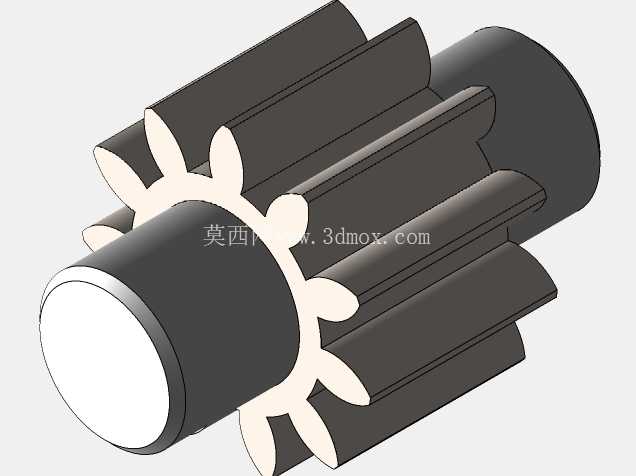

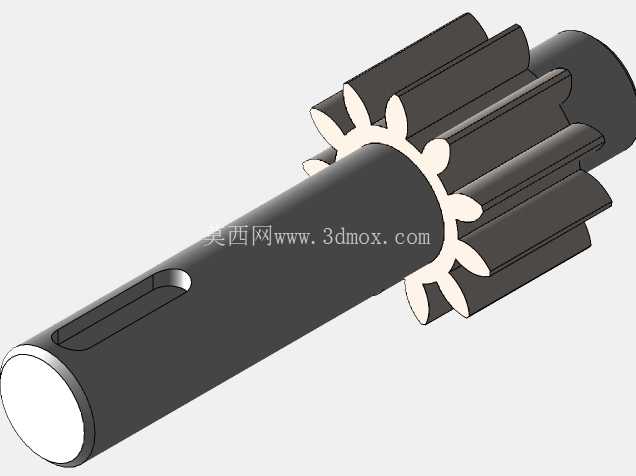

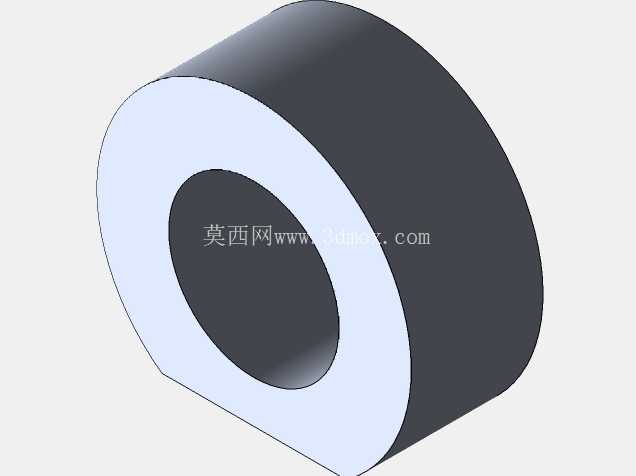

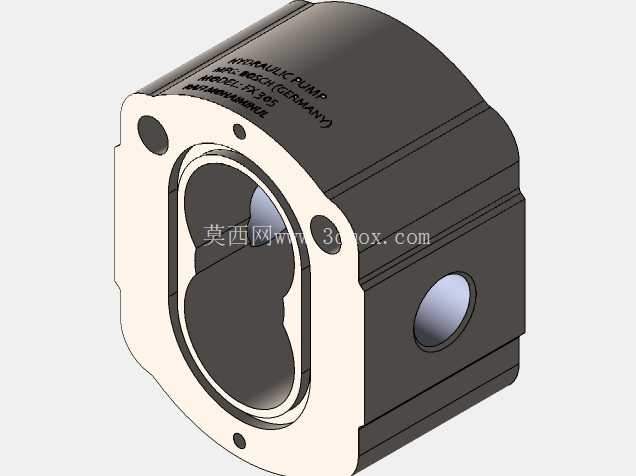

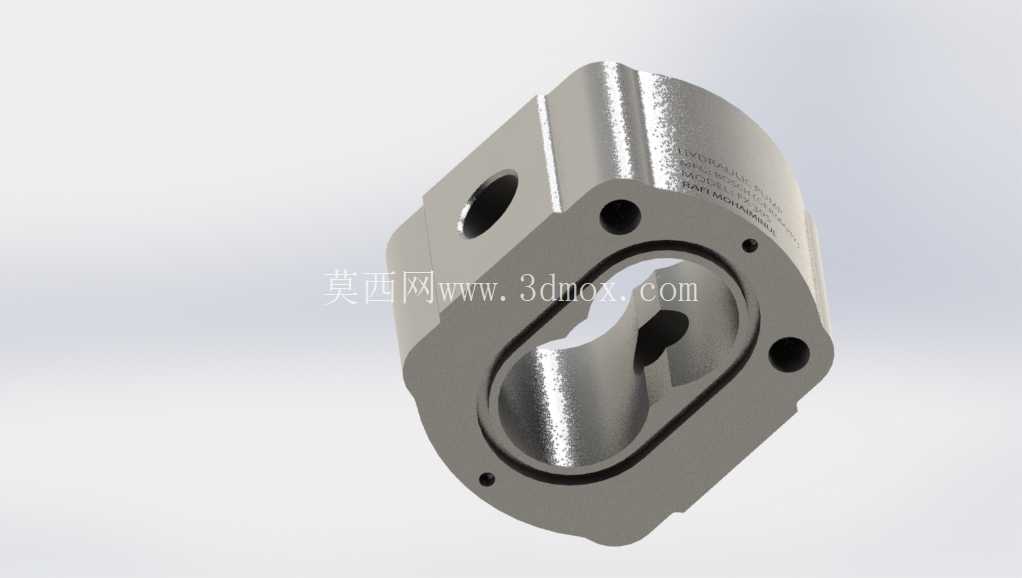

　　泵体的进出油口采用螺纹连接形式，油口的通径匹配额定流量下的油液流速要求，能够避免吸油侧流速过高产生吸空、气蚀问题，也能控制压油侧的沿程压力损失，日常布管时只要注意吸油管路的密封性，避免空气渗入系统，就能保证泵的运行稳定性。内部的齿轮副采用了高精度的渐开线圆柱齿轮设计，齿向做了适当的卸荷修正，能够减少齿轮啮合过程中的困油现象，降低运行时的振动和噪声，齿轮两侧的压力补偿侧板可以根据输出压力自动调整间隙，在高压工况下也能保持较高的容积效率，不会因为长期运行磨损导致内泄过大、输出压力不足。

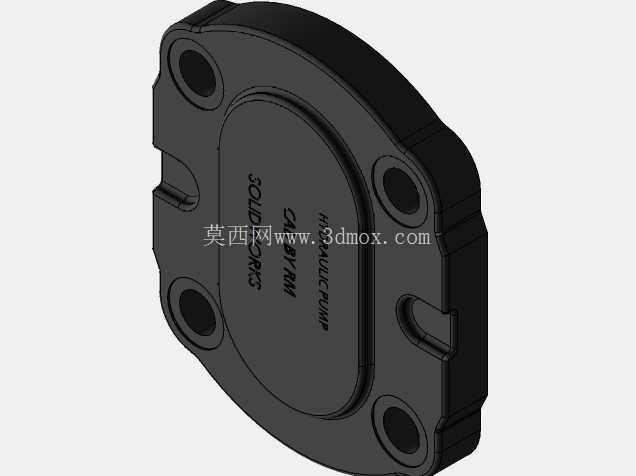

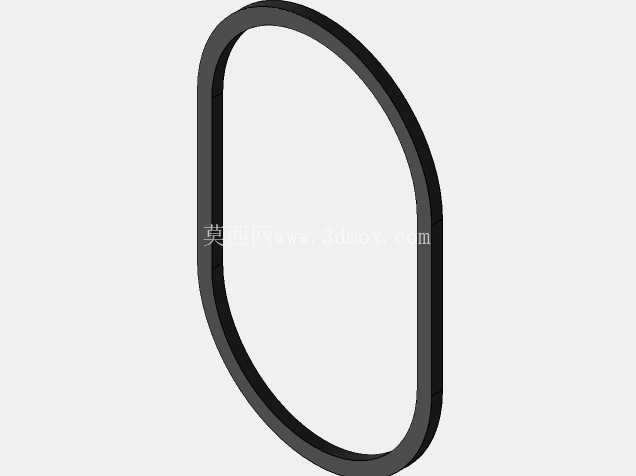

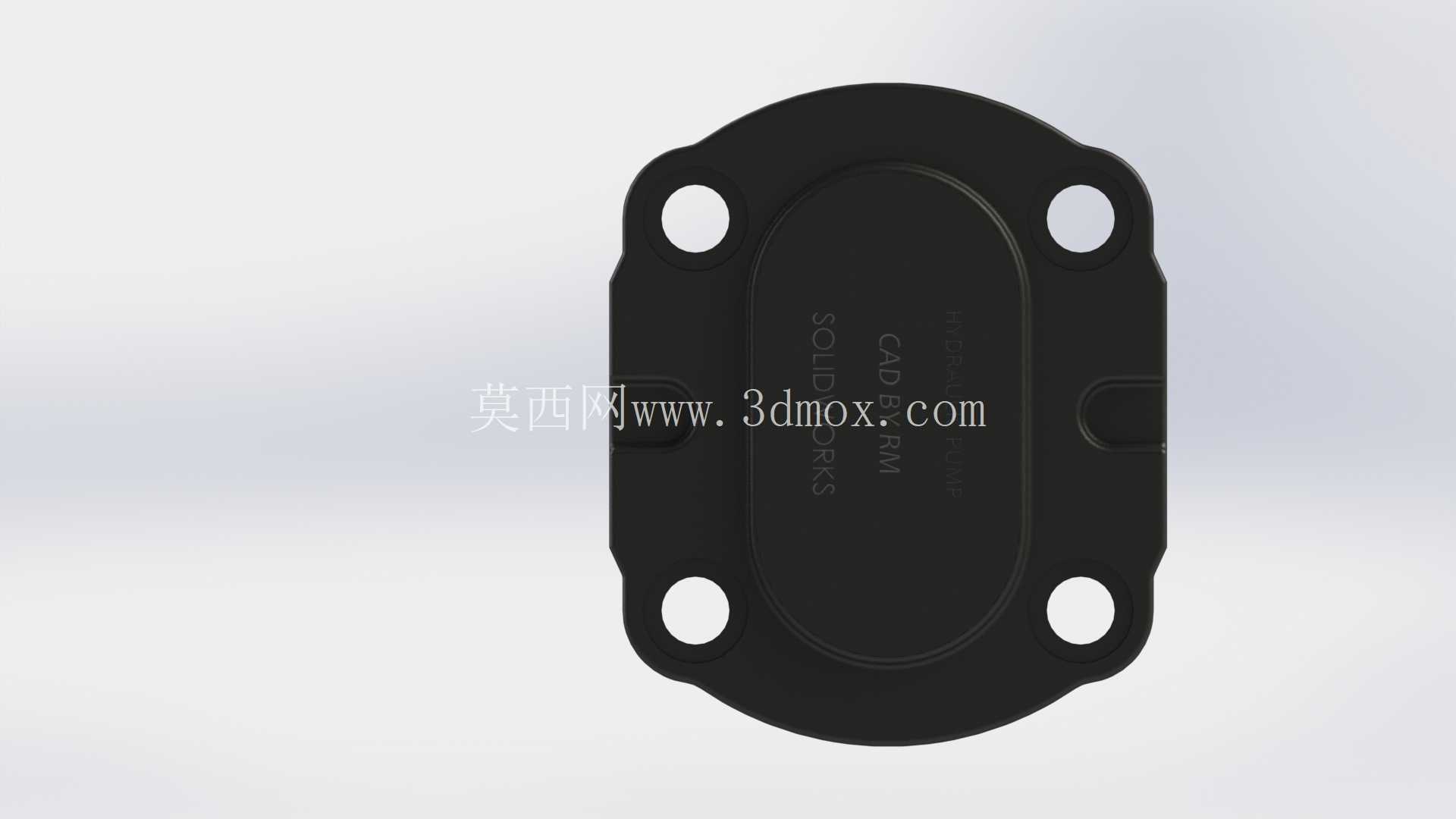

　　端盖与泵体之间的密封采用了耐油橡胶密封圈，能够承受液压系统常规的工作温度范围，避免油液外漏，同时也能阻挡外界的粉尘、水汽进入泵体内部，污染液压油、加速运动副的磨损。在实际选型应用中，这类齿轮泵通常用于中低压的液压系统，额定工作压力覆盖常规设备的使用需求，结构简单、抗污染能力强，相比柱塞泵对油液清洁度的要求更低，维护成本也更低，非常适合工作环境相对复杂的户外作业设备使用。建模过程中，对齿轮的齿形参数、安装法兰的孔位尺寸、轴伸的配合公差、油口的螺纹规格都做了1:1的还原，能够直接用于液压系统的管路布置干涉检查、安装支座的配套设计，也可以作为液压原理教学、设备维修拆解参考的三维素材。

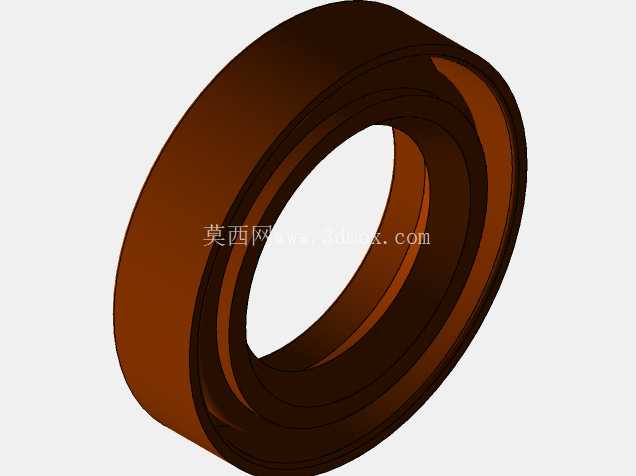

　　设计时还考虑了泵体的散热结构，金属壳体的外表面积足够带走运行过程中产生的热量，在常规连续工作工况下不需要额外加装散热装置就能保持合适的工作油温，延长密封件和内部运动部件的使用寿命。进出油口的位置采用了侧向布置的形式，能够适配不同方向的管路安装需求，不管是水平安装还是垂直安装的工况，都能方便管路连接，不会出现管路弯折导致的通流面积减小问题。轴端的密封采用了外露的骨架油封结构，后期维护更换时不需要完全拆解泵体，只要拆下法兰端盖就能更换密封件，大幅降低了现场维护的难度和停机时间。
