曲面造型结构件表面建模设计实例

在压铸模具的结构开发流程中，表面建模是决定铸件成型质量、脱模顺畅度以及后续加工余量分配的核心环节，不同于常规实体建模的拉伸、切除逻辑，曲面建模需要兼顾金属液充型时的流态走向、冷却收缩的应力释放路径，以及模具分型面的贴合精度。本次呈现的曲面结构设计实例，针对的是带弧形轮廓与侧边缺口特征的压铸件型面部分，这类结构常见于小型设备的外观护罩、流体通道的导流壳体类零件，在实际生产中，这类曲面的曲率连续性直接影响铸件表面的流痕、冷隔缺陷发生率，若曲面衔接处出现G0连续的硬棱，金属液在充型过程中会在棱边位置产生紊流，卷入气体形成气孔，同时硬棱位置也会成为应力集中点，在铸件冷却收缩时容易出现拉裂缺陷。

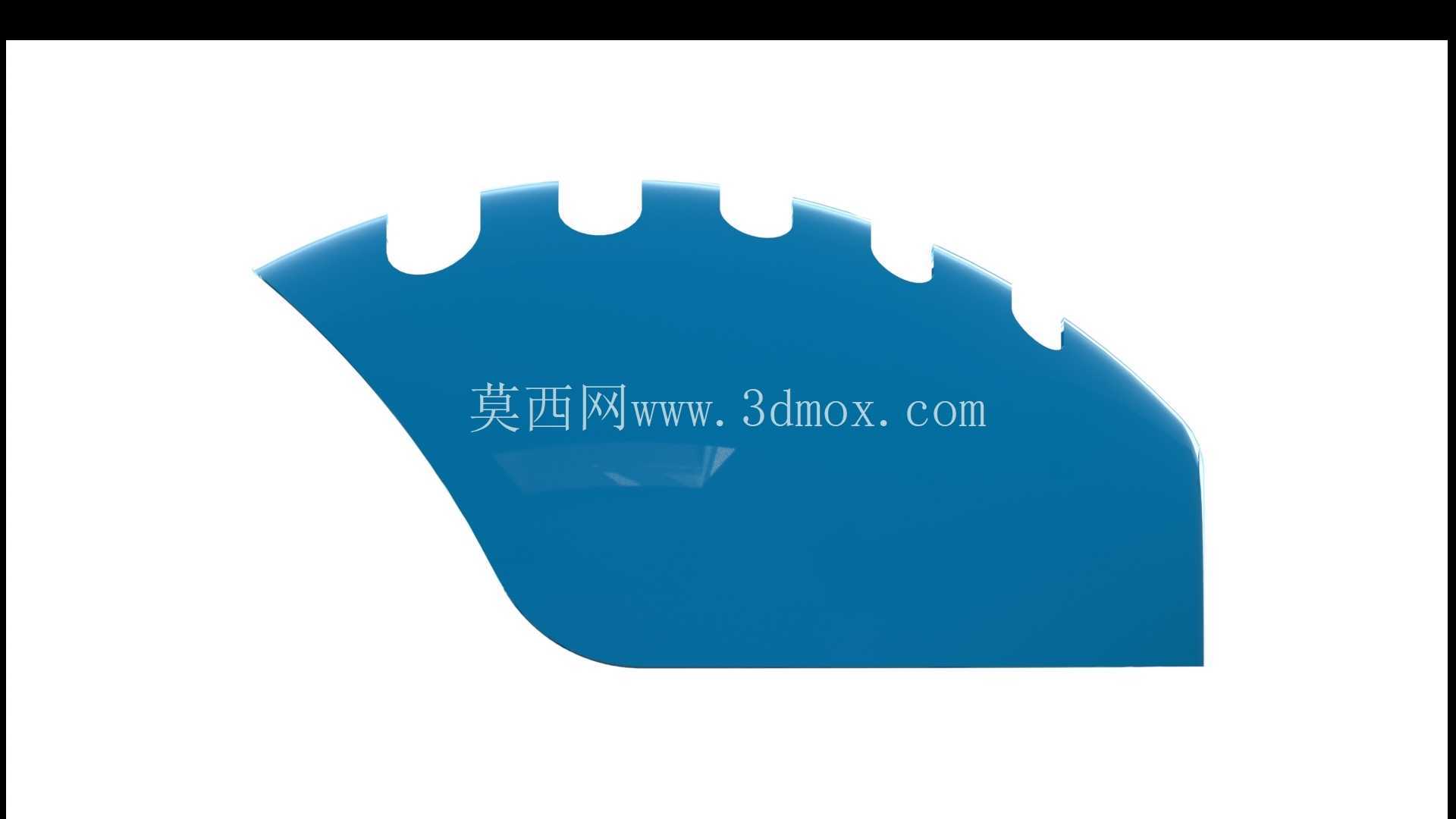

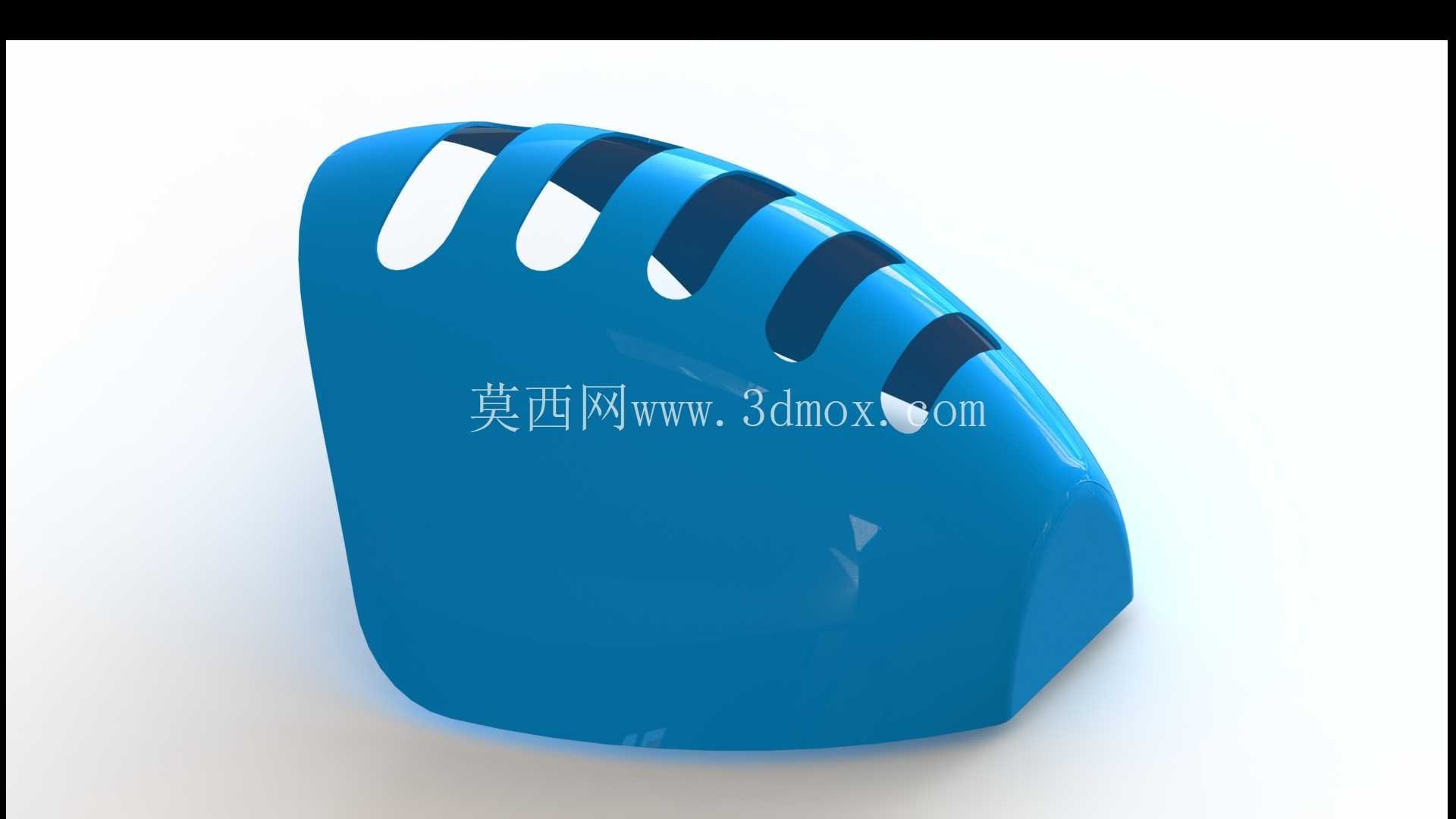

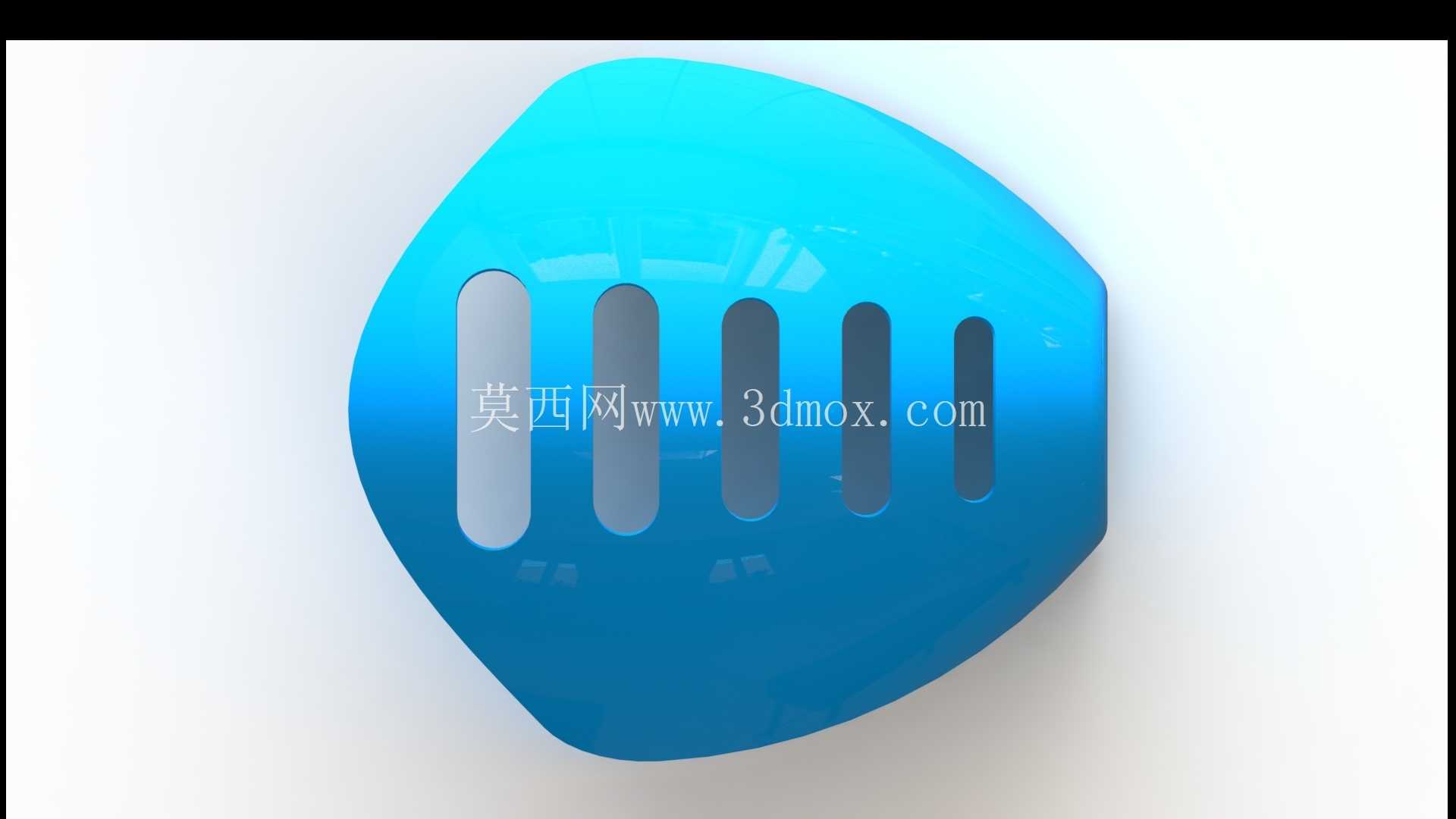

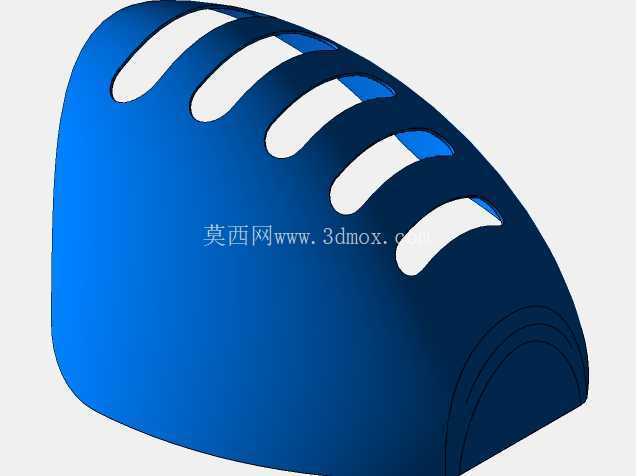

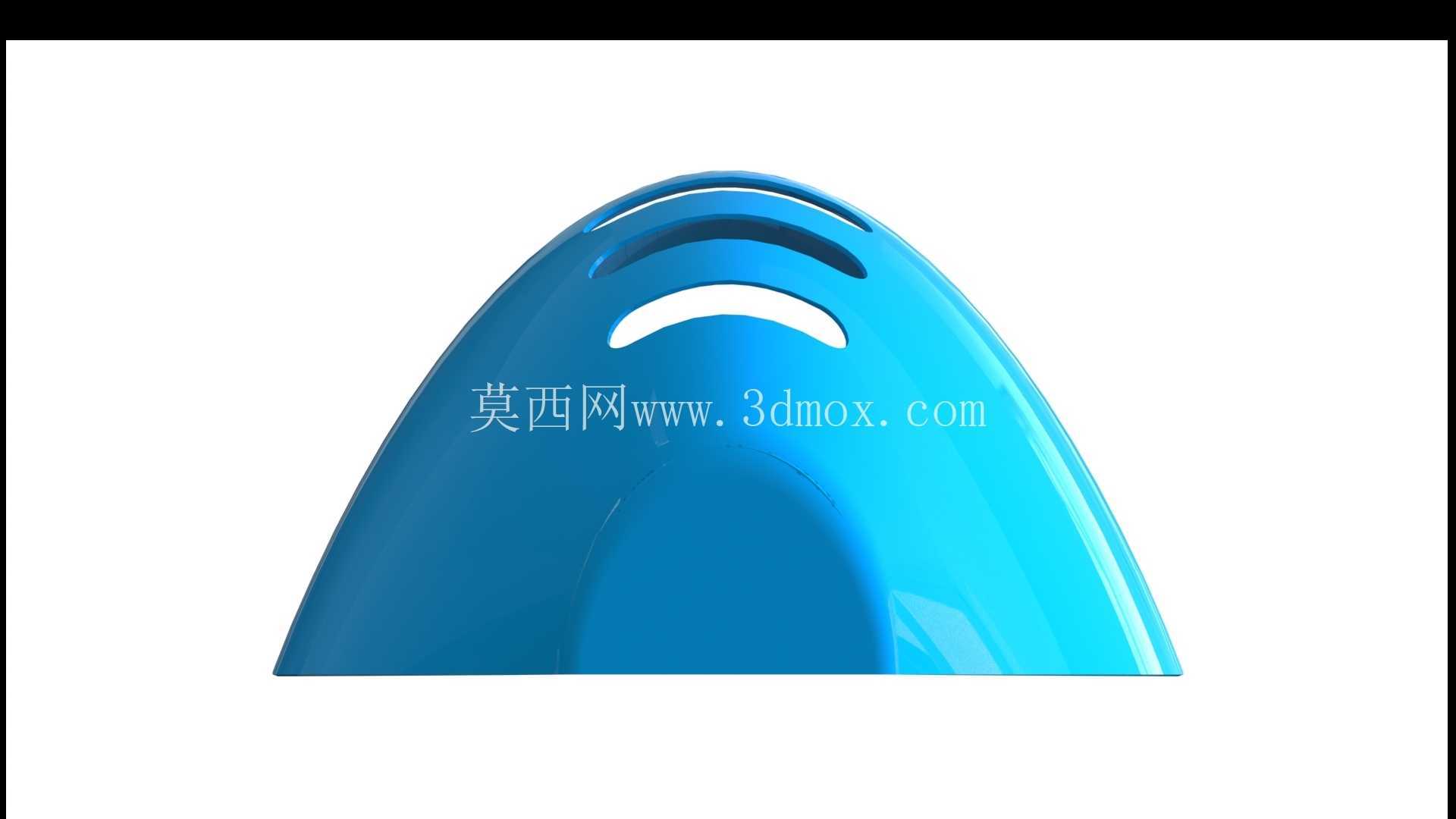

从设计思路来看，该曲面建模首先从主轮廓的边界曲线搭建入手，先提取压铸件的安装边界、功能缺口的位置尺寸，确定曲面的控制顶点分布，侧边的半圆形缺口并非简单的布尔切除得到，而是在曲面构建阶段就将缺口轮廓融入主曲面的UV线分布中，避免后期切除造成曲面局部曲率突变，这种处理方式能让模具的型腔表面在对应缺口位置保持顺滑的过渡，减少压铸时的铝液粘附风险，同时也能降低后续抛光工序的工作量。在曲面的厚度方向处理上，建模时同步考虑了压铸工艺的壁厚均匀性要求，整个曲面区域的壁厚偏差控制在0.3mm以内，避免局部壁厚过厚产生缩孔，过薄位置出现充型不足的问题。

从实际应用场景出发，这类曲面结构的压铸件多用于对外观顺滑度有要求的设备外覆盖件，或是需要引导介质流动的泵体、阀类壳体的导流面，在模具装配环节，该曲面的加工精度需要与动定模的分型面完全贴合，曲面边缘的止口位置预留了0.1mm的研配余量，方便模具钳工在装配时进行配研，防止飞边产生。在安装边界的设计上，曲面的下端平直段是铸件与其他零部件的装配贴合面，建模时保证了该平面与曲面衔接位置的相切过渡，避免装配时出现干涉，同时该平面的平面度公差要求控制在0.05mm以内，保证装配后的密封性能。

在建模的细节处理上，曲面顶部的缺口位置做了0.2mm的圆角过渡，这个圆角尺寸并非随意设定，而是结合压铸模具的刀具加工半径、铸件的脱模斜度综合确定的，若圆角过小，加工时刀具容易磨损，压铸时也容易出现粘模导致的缺料；若圆角过大，则会影响零件的装配间隙。曲面的整体弧度经过了脱模角度校验，所有垂直于开模方向的曲面拔模斜度均设置在1.5°以上，保证开模时铸件能够顺利脱离型腔，不会出现拉毛、变形的问题。在曲面的分模线处理上，建模时将分模线设置在曲面的最大轮廓边界处，避免分模线落在铸件的外观可见面上，减少后续外观处理的工序成本。

从结构验证的角度，该曲面模型在完成建模后可直接导入模流分析软件，验证金属液在曲面区域的充型速度、温度分布，预判可能出现的缺陷位置，同时曲面数据也能直接用于数控加工编程，生成三轴或五轴的加工刀路，减少编程人员的曲面补面工作量。对于模具维修环节而言，参数化的曲面模型能够快速调整局部曲率、缺口位置尺寸，应对生产过程中出现的尺寸超差、缺陷整改需求，不需要重新构建整个模型，大幅缩短模具改模的周期。在实际生产中，这类曲面结构的表面粗糙度要求通常达到Ra0.8，建模时保证曲面的曲率连续，也能让抛光工序更容易达到要求的粗糙度，减少抛光时间，提升模具的生产效率。
