阿尔法型斯特林发动机结构设计方案

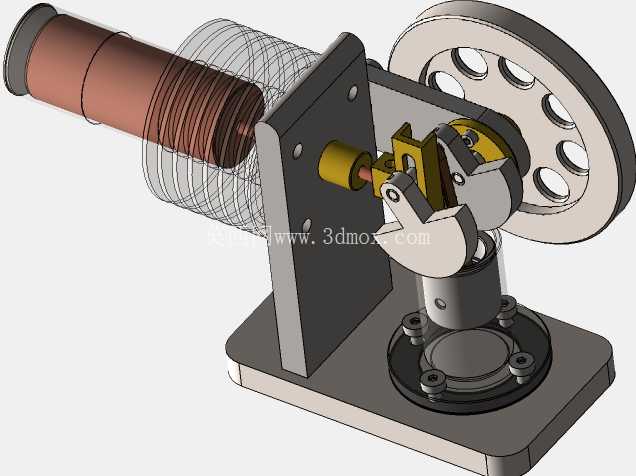

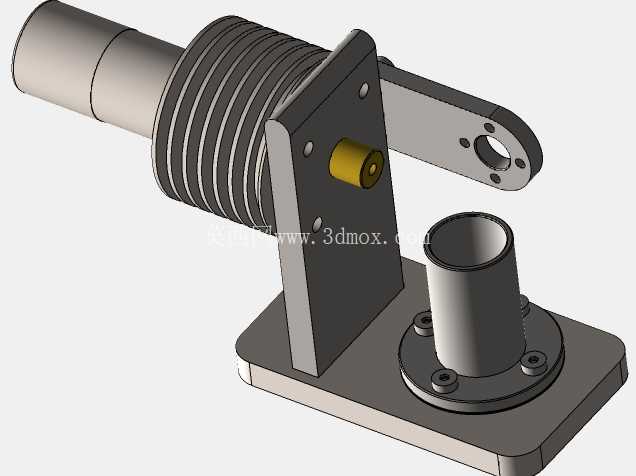

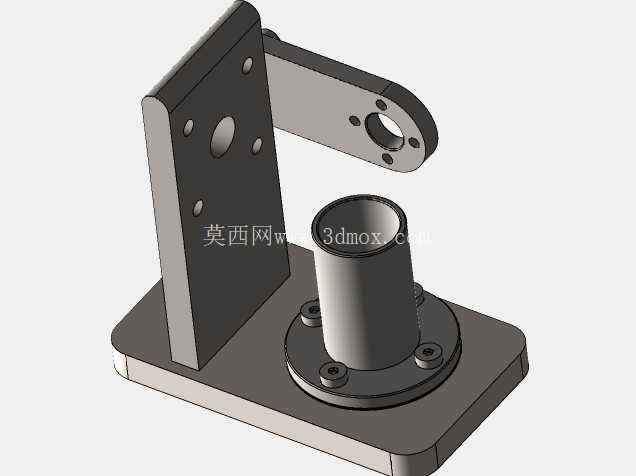

　　这套阿尔法构型斯特林发动机的三维结构，完整还原了双缸独立配气的经典动力布局，在小型外燃动力装置的教学演示、原理验证场景中有着极高的参考价值。不同于常见的单缸置换式斯特林结构，阿尔法构型采用两个独立活塞分别布置在热腔与冷腔位置，通过相位差90度的曲柄连杆机构完成热力循环的配气与动力输出，整套传动链路的运动干涉校验在模型中做了完整的装配约束，可直接用于运动仿真验证。从实际应用场景来看，这类小型斯特林动力装置常被用于低温差余热回收场景的原理样机、高校工程热物理专业的教学演示教具，以及小型分布式能源系统的核心动力单元，相较于内燃机结构，它对热源形式的适应性更强，只要热腔与冷腔之间存在足够温差即可输出动力，无需依赖特定燃料的爆燃做功。

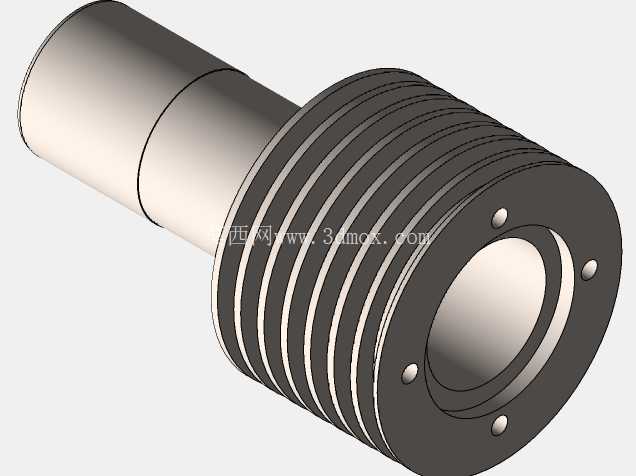

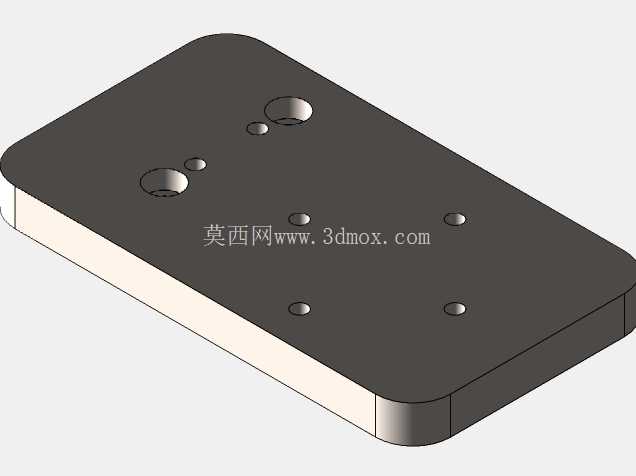

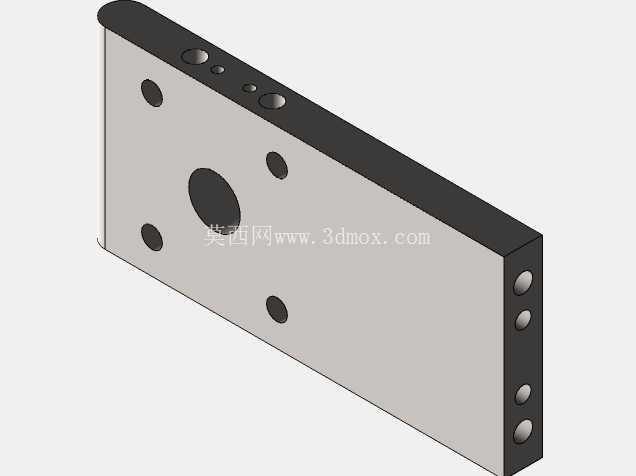

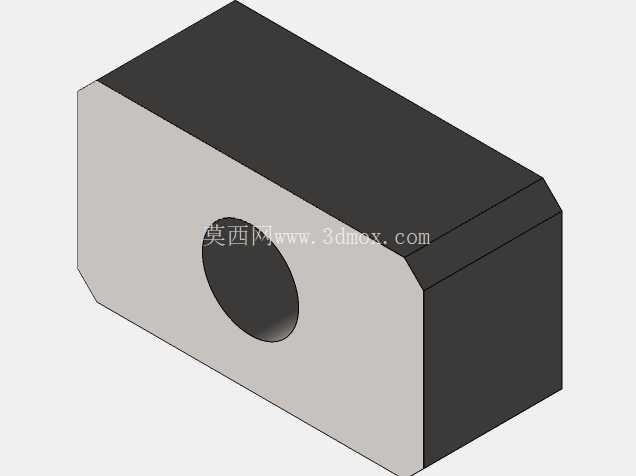

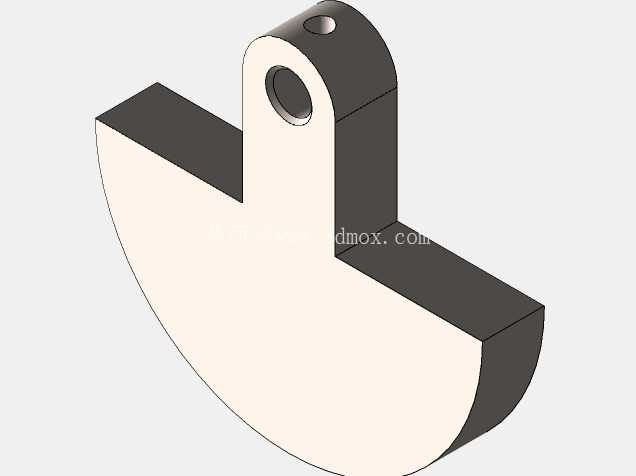

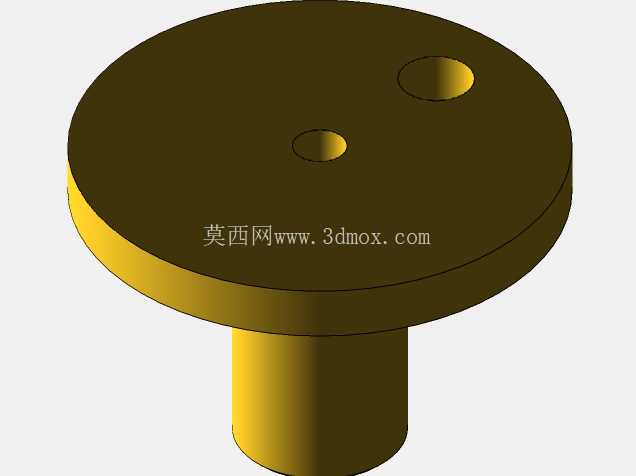

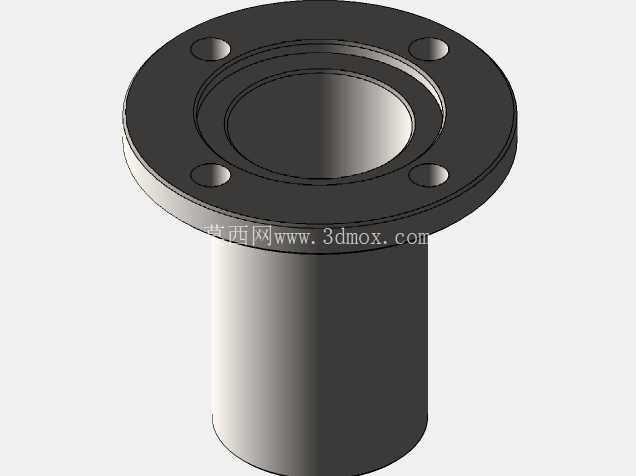

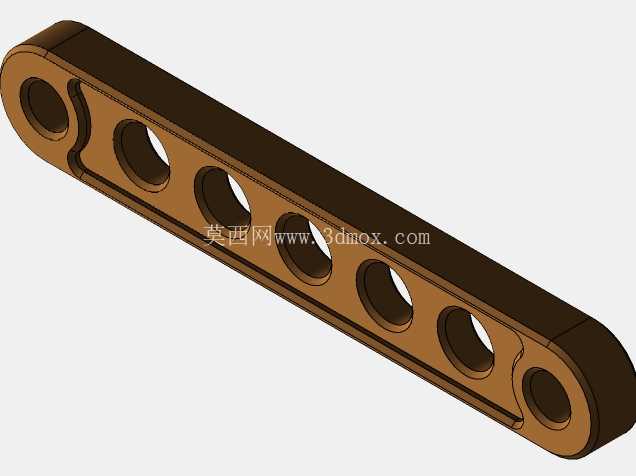

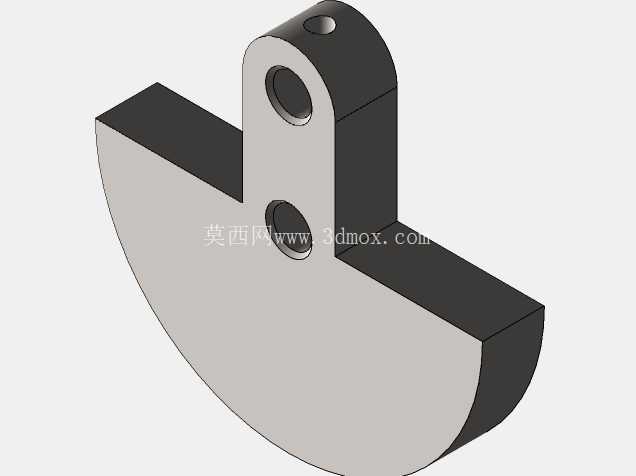

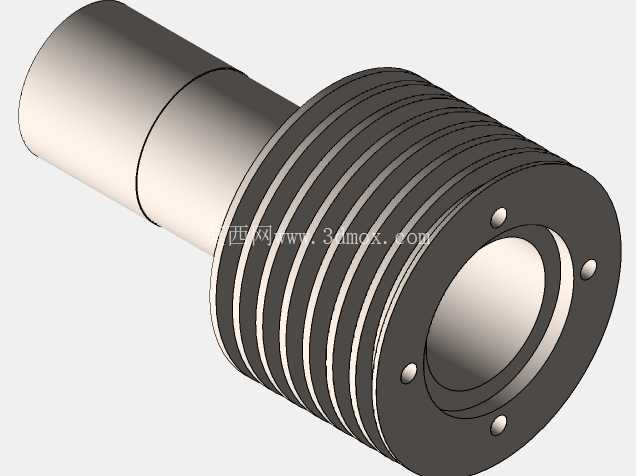

　　整套结构的安装基准为底部矩形安装底板，底板上预留了四个沉头安装孔位，可直接通过螺栓固定在实验台架或设备基座上，安装边界的尺寸设计充分考虑了小型实验场景的空间限制，横向最大尺寸不超过300mm，纵向高度控制在200mm以内，不会占用过多台架空间。热腔端的缸体采用长筒式结构，外部缠绕的换热鳍片结构可有效增大热交换面积，提升热源端的热量吸收效率，冷腔端则直接与曲柄箱体连通，配合飞轮侧的空气流通可维持稳定的冷端温度，保证循环温差处于合理区间。传动部分的设计采用了偏心曲柄配合拨叉式连杆结构，两个活塞的连杆分别连接在曲柄轴的不同相位位置，通过大直径飞轮储存转动惯量，抵消活塞往复运动的死点阻力，保证动力输出的连续性。

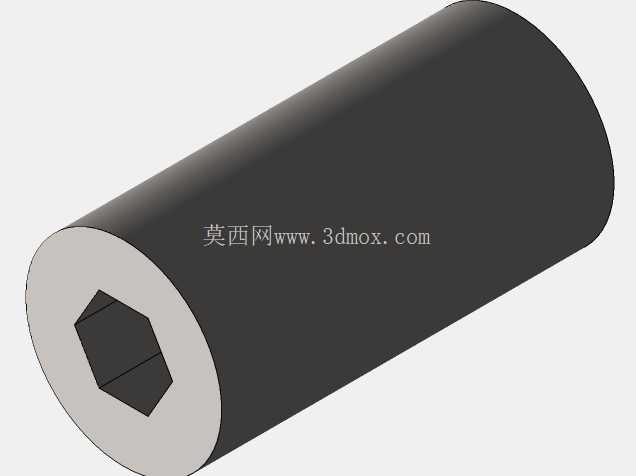

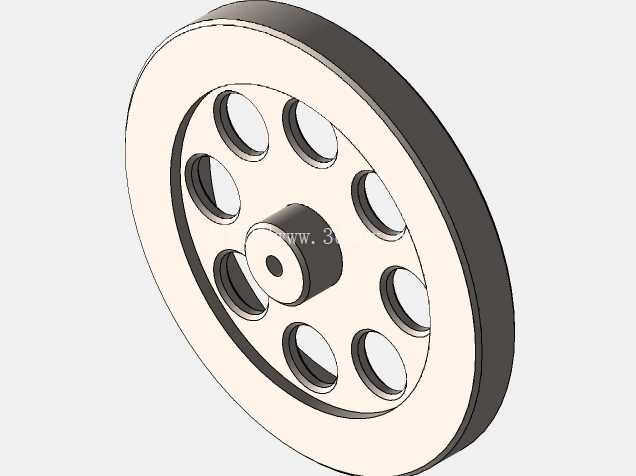

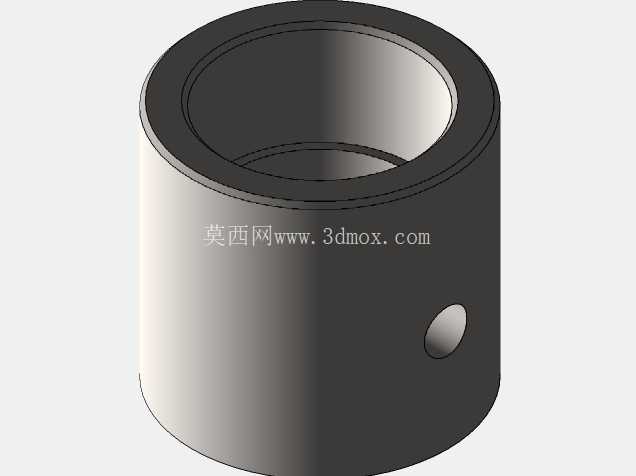

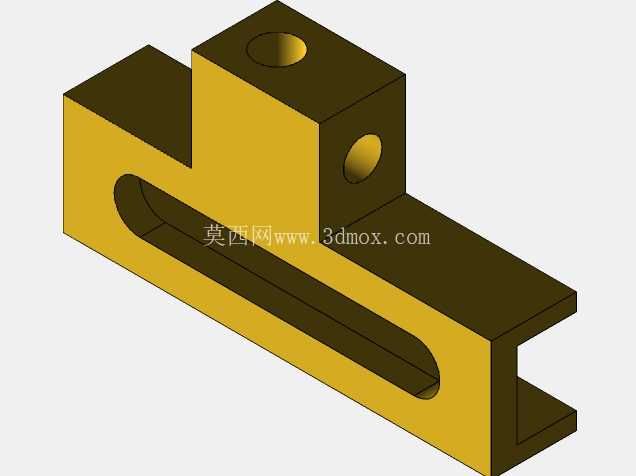

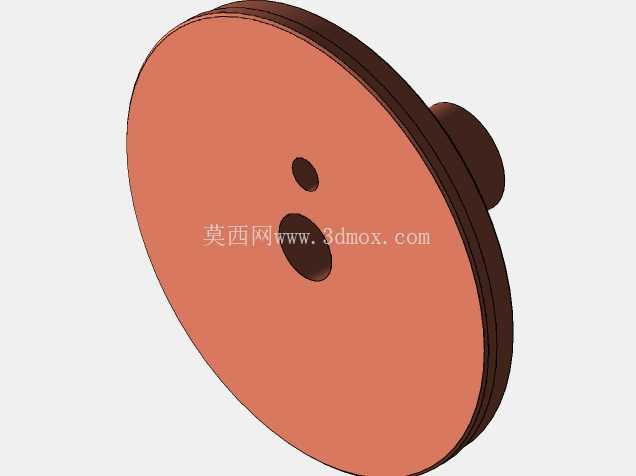

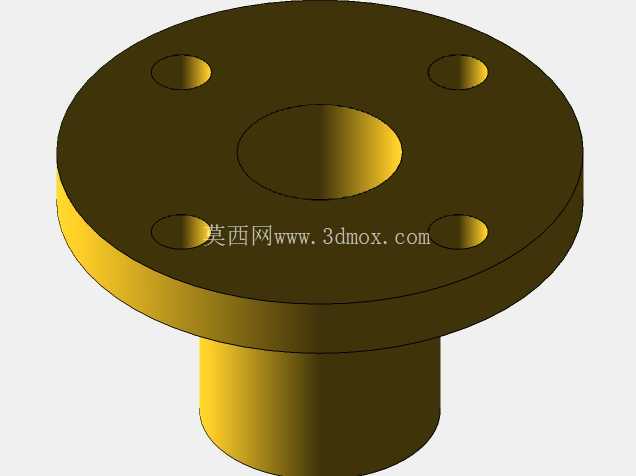

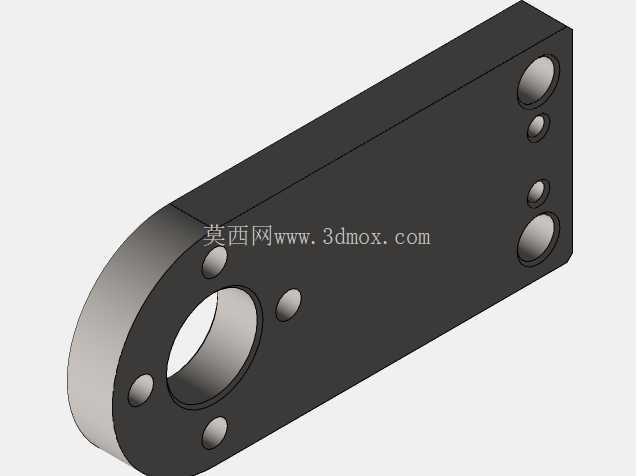

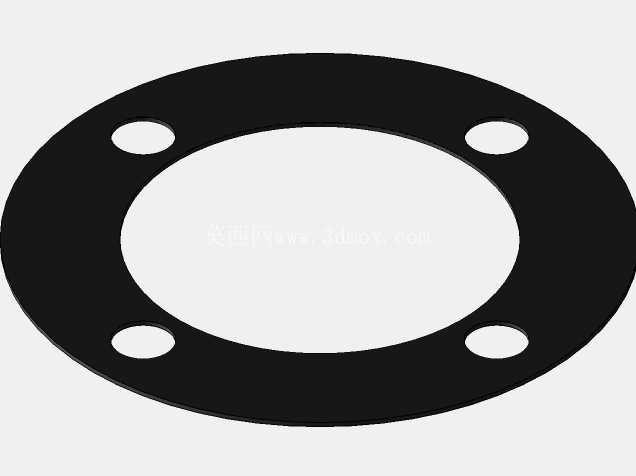

　　在设计思路上，整套结构优先保证了装配工艺性，所有连接位置均采用标准紧固件连接，缸体与支架、支架与底板之间的定位面都做了凸台定位设计，可有效降低装配过程中的对位误差，减少运动过程中的卡滞风险。热腔缸体与支架的连接位置采用了隔热衬套结构，可减少热腔热量向支架、曲柄箱体的传导，避免冷端温度升高导致循环效率下降，同时也能降低传动部件的工作温度，延长润滑脂的使用寿命。飞轮部分采用辐板式镂空设计，在保证足够转动惯量的前提下尽可能降低整体重量，减少启动阶段的阻力矩，飞轮中心的轴承位采用标准深沟球轴承配合，可有效降低转动过程中的摩擦损耗。

　　从功能特性来看，这套结构可直接通过调整热腔加热功率、冷端散热效率来改变输出转速与扭矩，适配不同的实验需求，所有运动部件的配合间隙都在模型中预留了合理的公差范围，活塞与缸体之间的间隙可适配聚四氟乙烯密封环的安装，保证工作腔的气密性，减少工质泄漏导致的效率损失。整套结构没有采用复杂的异形零件，大部分结构件都可通过常规的车削、铣削工艺完成加工，制作门槛较低，适合原理样机的快速试制。在实际选型参考过程中，可根据具体的输出功率需求等比例缩放缸体容积、调整曲柄偏心距，不需要对整体传动结构做大幅修改，结构的拓展性较强。
