工业管道用手动法兰式闸阀结构设计

　　在民用给排水、工业流体输送、化工介质管路、暖通循环系统等诸多场景里，手动闸阀都是管路系统里承担通断控制的核心基础构件，这款闸阀的结构设计完全贴合常规工业管路的安装使用需求，从实际工况出发完成了全结构的细节还原。日常工况里，这类闸阀大多安装在管路的干线节点位置，不需要做频繁的开度调节，核心作用是在管路检修、支路切换、故障隔离时实现介质的完全截断，相比截止阀它的流道更顺畅，全开状态下介质流经的阻力更小，不会在阀腔内部形成明显的扰流和压损，适合输送水、油品、低压蒸汽等无强腐蚀性的常规流体。从结构设计逻辑来看，这款闸阀采用的是明杆？不，不对，看手轮下方的结构，是暗杆楔式闸阀的典型结构？

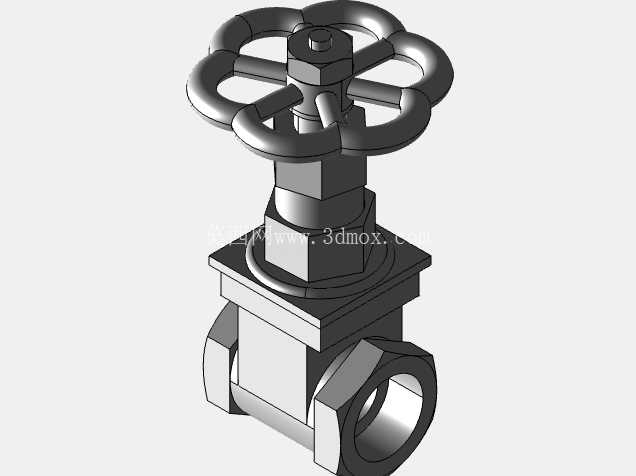

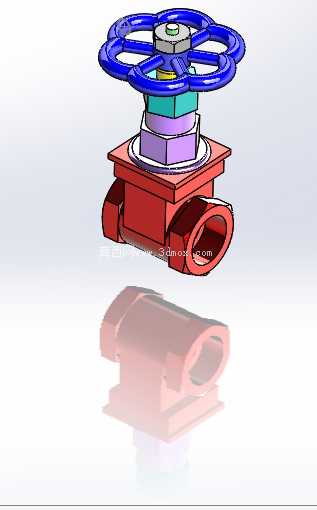

　　不对，仔细看，阀体是直通式铸造结构，两端的连接端是内螺纹接口？不对，图里的阀体两端是承插式内螺纹结构，适合小通径的低压管路安装，手轮采用的是五辐条轮盘结构，轮缘做了圆弧过渡，操作时手部握持的受力面更均匀，开关阀门的时候不需要额外加力杆就能满足低压工况的启闭力矩需求，手轮中心的阀杆螺母做了加厚处理，和阀杆的梯形螺纹配合长度足够，长期操作不会出现螺纹滑牙的问题。阀杆的密封部位采用了多层填料压盖结构，压盖通过六角螺母锁紧，日常维护的时候不需要把整个阀门从管路上拆下来，只需要均匀拧紧压盖螺母就能补偿填料的磨损量，杜绝介质从阀杆位置外漏的问题。

　　阀体中部的中法兰连接采用了方形的法兰结构，四个角的螺栓孔位做了沉台设计，螺栓锁紧的时候不会出现偏斜，中法兰的密封面是平面结构，配合非金属密封垫片就能满足中低压工况的密封要求，加工难度比凹凸面密封更低，后期更换垫片也更方便。闸板采用的是楔式单闸板结构，密封面和阀座的配合角度经过匹配，关闭的时候靠手轮的锁紧力矩让闸板和阀座紧密贴合，实现介质的零泄漏，全开的时候闸板完全提升到阀腔上部的闸板槽里，不会占用流道的通径空间，介质里的少量杂质也不容易卡在密封面上，比平行闸板的适应性更强。从安装边界来看，这款闸阀的结构尺寸完全符合小通径内螺纹闸阀的安装规范，阀体的总长度、手轮的最大外径、阀杆全开时的顶部高度都控制在常规管路的安装空间范围内，安装的时候不需要额外预留过大的操作空间，手轮距离墙面或者相邻管路的距离只要满足单手操作的空间就能完成启闭动作，两端的内螺纹接口和同通径的管道螺纹完全匹配，安装时不需要额外加工转接头，直接缠好生料带就能拧紧密封。

　　设计的时候也考虑到了实际使用的磨损问题，阀杆的梯形螺纹做了足够的表面硬度处理，长期开关操作不会出现过度磨损，闸板的密封面堆焊了耐磨材质，即使介质里有少量颗粒杂质，也不会轻易划伤密封面导致内漏，阀体的流道做了圆弧过渡，没有直角的凸起结构，介质流经的时候不会形成涡流，也不容易在阀腔内部沉积杂质，减少了日常维护的清理频率。很多新手建模的时候容易忽略的细节，比如手轮和阀杆的配合间隙、压盖和阀杆的同轴度、中法兰螺栓的避让空间、闸板升降的行程限位，在这个模型里都做了准确的还原，手轮转动的时候不会和压盖或者阀盖产生干涉，闸板降到最低位置的时候刚好完全封死流道，升到最高位置的时候也不会顶到手轮中心的螺母，完全符合实际产品的装配逻辑。不管是做管路系统的三维布局，还是做阀门产品的结构改进，或者是教学演示用的拆装模型，这个结构都能直接复用，不需要再做大幅度的结构调整，所有的配合尺寸都符合机械设计的公差要求，装配关系完全和实际工业产品一致，不会出现建模时常见的面重叠、间隙过大、配合错位这类问题。
