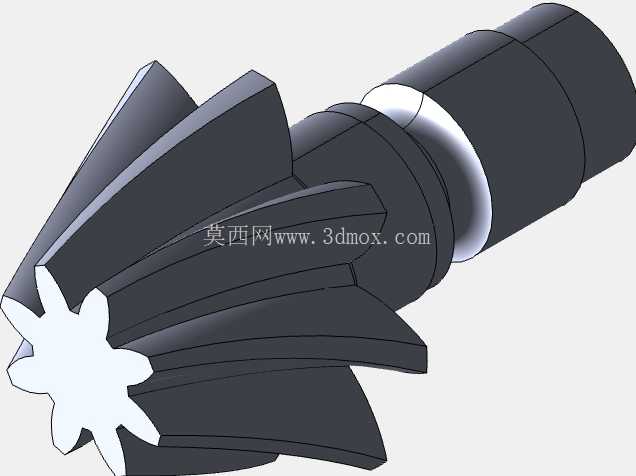

相交轴90度动力传输锥齿轮结构

项目分类:齿轮 发布时间:2026-06-18 ID:1184327
  • 相交轴90度动力传输锥齿轮结构
  • 相交轴90度动力传输锥齿轮结构

  在各类需要完成相交轴间动力换向传递的机械结构中,锥齿轮是应用频次极高的核心传动构件,本次呈现的锥齿轮结构,主要适配两轴呈90度相交的传动场景,常见于机床主轴进给机构、小型差速传动单元、工业机械手关节传动段、农用机械的动力换向模块等位置,承担着改变动力传输方向、匹配对应传动比的核心作用。从实际功能特性来看,该锥齿轮采用直齿齿形设计,齿部沿节锥面均匀分布,啮合过程中齿面接触为线接触形式,相比螺旋锥齿轮加工难度更低,装配调整的容错空间更大,适合中低速、中等载荷的传动工况,能够稳定传递额定范围内的扭矩,不会在常规工况下出现偏载、打齿等失效问题。

  齿轮轴段采用阶梯轴结构设计,不同轴径段分别对应轴承安装位、轴向定位台阶、输出连接段,其中轴承安装位的尺寸公差按照过渡配合要求设定,能够保证与标准深沟球轴承或者圆锥滚子轴承的内圈紧密贴合,避免运行过程中出现内圈跑圈的问题;轴向定位台阶的高度按照轴承内圈的定位尺寸设计,既能够保证轴承安装到位后有足够的轴向支撑面,又不会因为台阶过高干涉轴承保持架的正常运转。齿部的设计过程中,首先根据目标传动比确定节锥角参数,90度相交轴传动下,两个配对锥齿轮的节锥角之和为90度,本次模型对应的单齿轮节锥角按照常用传动比匹配设定,齿顶高、齿根高参数按照标准直齿锥齿轮的齿制选取,保证与同参数配对齿轮啮合时的齿侧间隙处于合理区间,既不会因为间隙过大出现传动冲击、反向空程量大的问题,也不会因为间隙过小出现卡滞、运转发热严重的情况。

  齿面的建模过程严格按照展成法加工的成型逻辑构建,齿廓曲线为球面渐开线,通过参数化驱动生成每个轮齿的实体结构,再沿节锥圆周阵列形成完整齿部,保证每个轮齿的齿形误差控制在建模允许范围内,后续如果需要做有限元受力分析,模型可以直接导入仿真模块划分网格,不需要额外做几何修复。安装边界方面,齿轮轴段的总长度根据常规安装空间设定,两个轴承安装位之间的跨距按照轴系刚性要求计算确定,能够保证轴系在额定载荷下的挠曲变形量在允许范围内,避免因为轴变形导致轮齿啮合偏载;轴端的连接段设计有平键槽,能够通过平键与外接传动轮或者联轴器连接,传递扭矩的同时保证周向定位可靠,键槽的位置和尺寸按照标准平键的规格选取,适配常用的键连接公差要求。

  从实际选型适配的角度来说,这类直齿锥齿轮不需要复杂的专用加工设备,普通滚齿机搭配锥齿轮加工工装就可以完成加工,制造成本相比螺旋锥齿轮低30%左右,维护更换也更加方便,在很多对传动噪音、传动平稳性要求不是极端严苛的工况下,是性价比极高的传动方案。建模过程中对轮齿的过渡圆角做了优化处理,齿根位置的圆角按照应力集中系数最小的原则设定,避免齿根位置因为应力集中出现断齿失效,轴段上的所有退刀槽、越程槽尺寸都按照加工工艺要求设计,保证实际加工时刀具能够顺利退刀,不会出现加工干涉的问题。整个结构没有冗余的设计特征,所有几何结构都服务于传动、安装、定位的实际功能,没有多余的装饰性结构,完全符合工业机械零部件的设计逻辑,能够直接用于相关设备的传动结构设计参考,也可以作为装配体中的标准传动构件直接调用,减少重复建模的工作量。在实际装配调试时,只需要调整两个配对锥齿轮的轴向安装位置,保证齿面接触斑点处于齿面中部位置,就可以实现稳定的动力传输,日常维护只需要按照周期在齿面涂抹润滑脂,就可以保证较长的使用寿命。
