角式法兰连接蒸汽截止阀结构设计

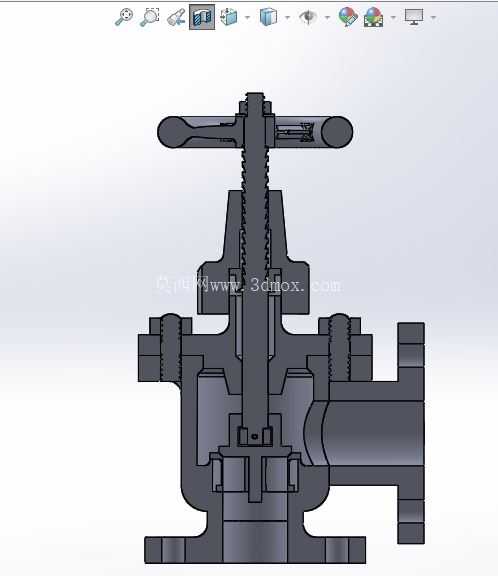

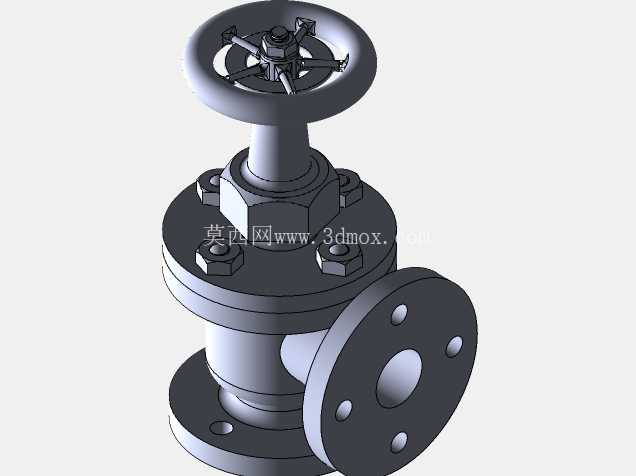

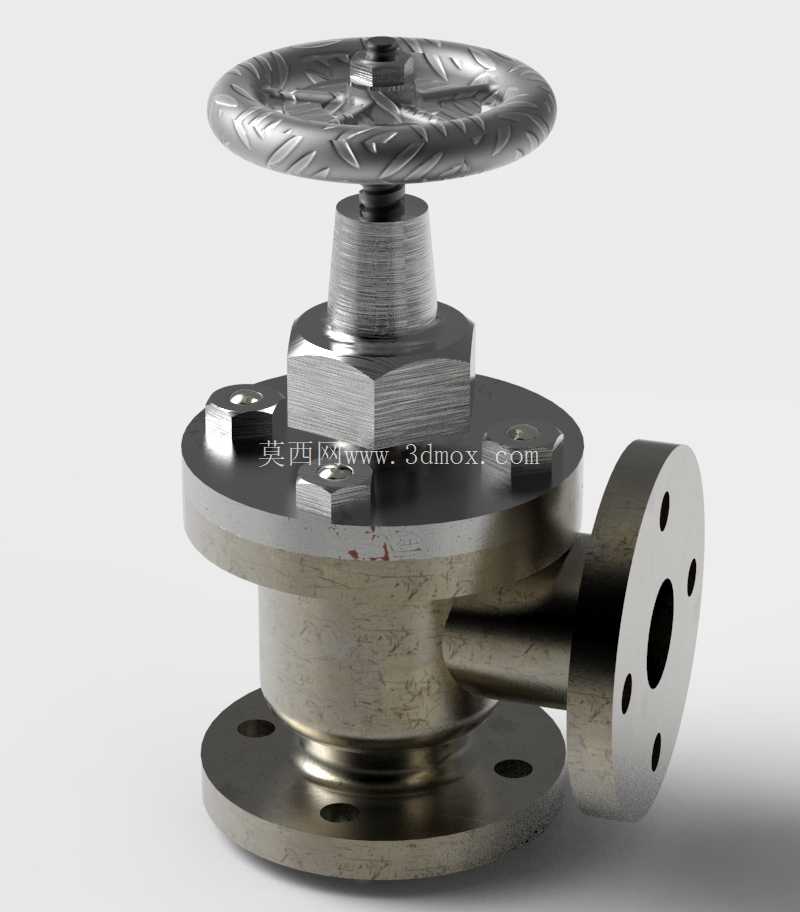

　　这款角式结构的蒸汽截止阀，主要面向饱和蒸汽、低压过热蒸汽输送管路的通断控制场景，常见于化工生产车间的蒸汽分配站、食品加工线的蒸汽加热支路、印染设备的蒸汽供给端，以及中小型工业锅炉的出口管路截断作业，核心作用是在管路检修、支路切换、设备维护时彻底切断蒸汽介质通路，避免带压蒸汽泄漏引发安全隐患，同时可配合管路调压装置实现支路的流量粗调。从结构设计逻辑来看，采用角式90度进出料布局，区别于直通式截止阀的流道走向，能够适配管路直角转弯的安装场景，减少管路中额外弯头的使用数量，降低整个管路的沿程压力损失，同时让阀腔内的介质流向更顺畅，减少高速蒸汽对密封面的长期冲蚀。

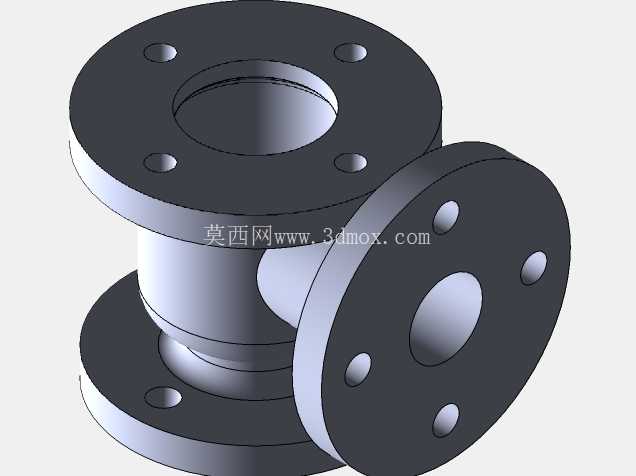

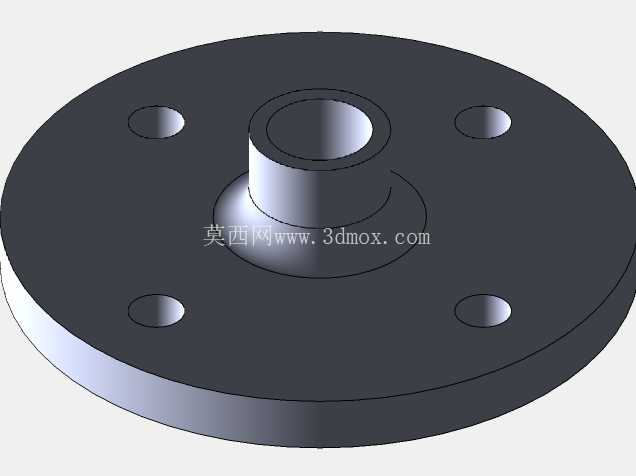

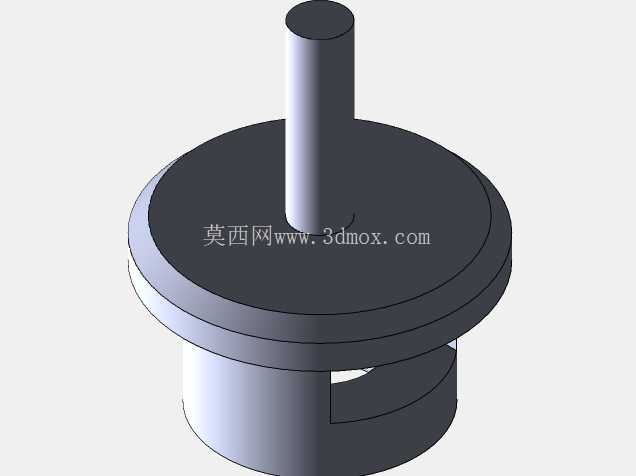

　　阀体部分采用上下法兰加侧方法兰的连接结构，底部法兰用于对接垂直方向的主蒸汽管路，侧方法兰用于对接水平方向的支路管路，法兰端面的密封槽尺寸符合常规中低压管路的连接标准，安装时可直接匹配同压力等级的法兰垫片，无需额外加工适配结构。阀瓣与阀座的密封面采用锥面配合设计，相比平面密封结构，锥面密封在闭合时能够实现更小的接触比压即可达到密封效果，降低手轮操作的扭矩需求，同时在蒸汽带少量冷凝水的工况下，锥面结构能够引导冷凝水顺着流道排出，避免密封面处积水引发的水锤冲击损伤密封件。

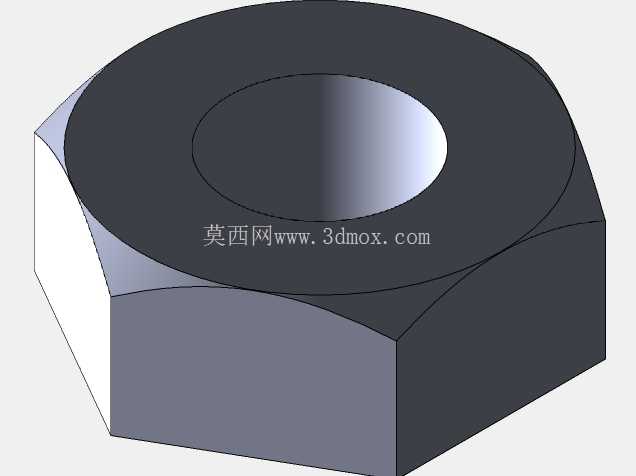

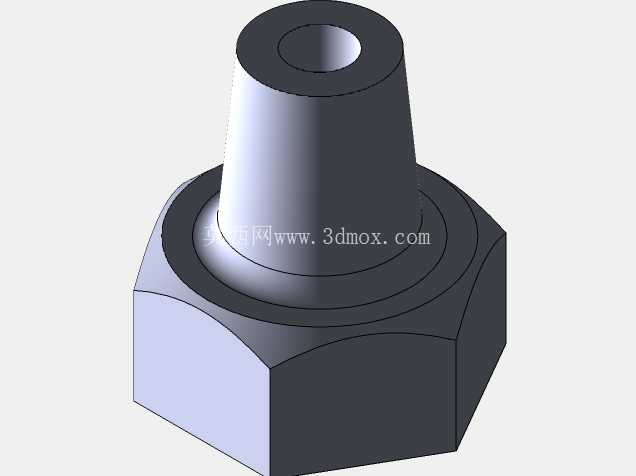

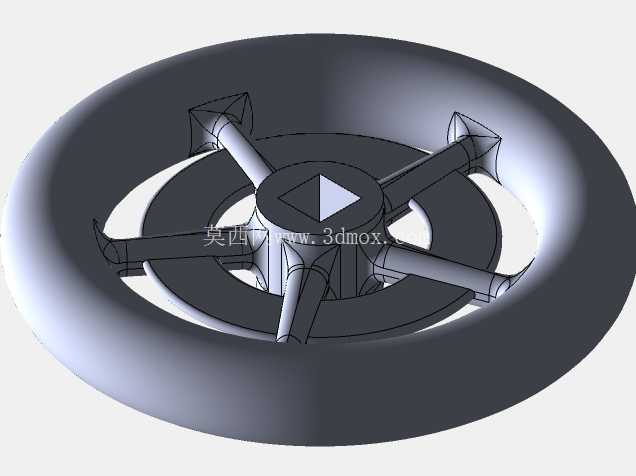

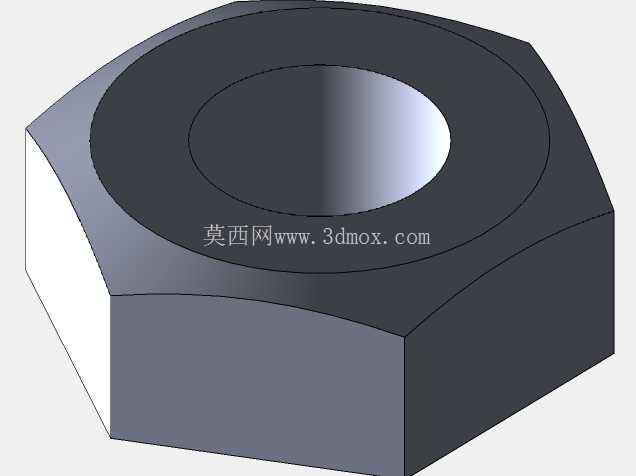

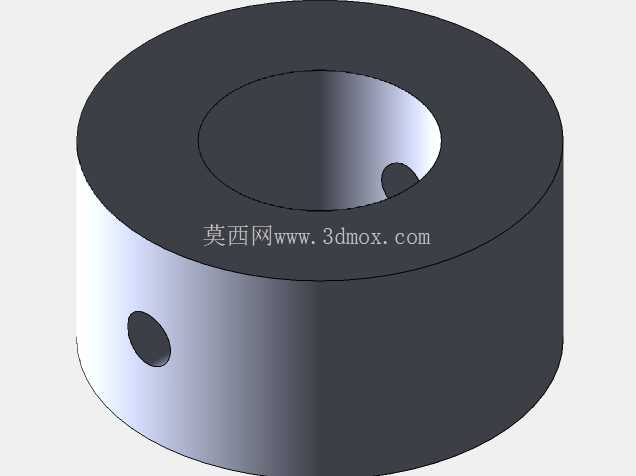

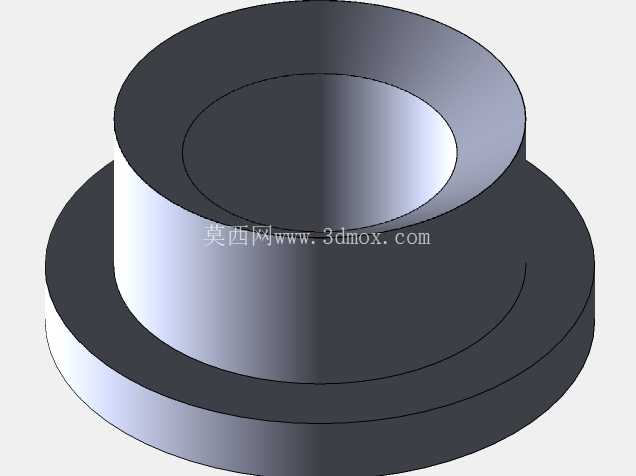

　　阀杆部分采用明杆设计，手轮转动时阀杆做上下升降运动，操作人员可以直观通过阀杆的伸出长度判断阀门的开启开度，同时明杆结构的阀杆螺纹部分位于阀腔外部，不会直接接触高温蒸汽，避免螺纹长期受高温蒸汽锈蚀出现卡涩问题，延长操作机构的使用寿命。手轮采用轮辐式铸钢结构，外圈滚压防滑纹路，即使操作人员佩戴劳保手套也能稳定施加操作扭矩，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，长期开关操作也不会出现打滑松脱的问题。填料函部分设置在阀盖上部，采用多层柔性石墨填料搭配压盖螺栓压紧结构，能够耐受200摄氏度以上的饱和蒸汽温度，同时预留了填料补充空间，长期使用出现微量泄漏时，无需拆解阀门即可通过拧紧压盖螺栓实现密封补偿。从安装边界来看，这款阀门的侧出口法兰中心到底部法兰端面的垂直距离、手轮顶端到阀体底部的总高度，都适配常规工业管路的安装间距要求，手轮的操作空间预留充足，安装后无需额外调整周边管路布局即可完成开关操作，侧法兰与底法兰的螺栓孔位置采用对称分布设计，安装时可根据现场管路走向调整法兰的对接角度，适配不同方向的支路排布需求。流道部分采用平滑过渡的圆弧设计，没有直角突变结构，能够减少蒸汽流动时的湍流噪音，同时降低介质在阀腔内的压损，避免阀腔内部出现局部涡流导致的阀体冲蚀。

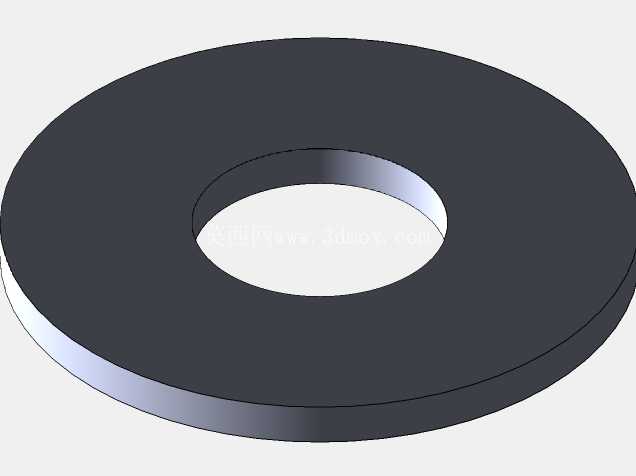

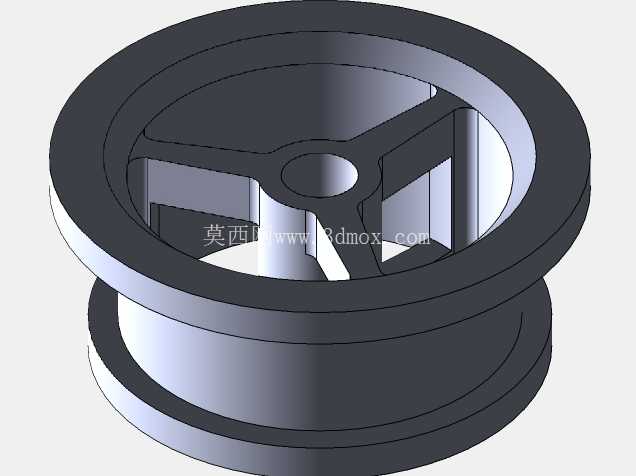

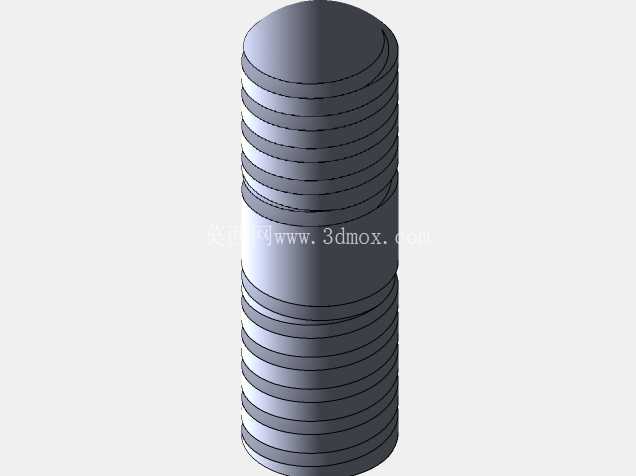

　　阀盖与阀体的连接采用法兰螺栓紧固结构，中间夹装金属缠绕垫片，能够承受中低压蒸汽的工作压力，同时拆解维护时只需拆卸阀盖螺栓即可取出内部阀瓣、阀杆组件，更换密封件或者修复密封面的操作十分便捷，不需要将整个阀体从管路上切割拆除，大幅降低后期维护的工时成本。在实际工况适配性上，这款阀门的结构设计充分考虑了蒸汽管路的常见问题，比如阀瓣下方设置了导流结构，能够避免开启瞬间高速蒸汽直接冲刷阀座密封面，延长密封副的使用寿命；阀杆位置设置了防尘罩，能够阻挡车间内的粉尘、纤维等杂质进入填料函，避免杂质磨损阀杆表面导致填料泄漏。整体结构没有冗余的复杂构件，所有零部件都采用通用化的尺寸设计，易损件都可以直接匹配常规的阀门配件，不需要定制特殊规格的备件，适合工业现场的长期运维需求。
