工业储料罐体配套管线路由布设结构

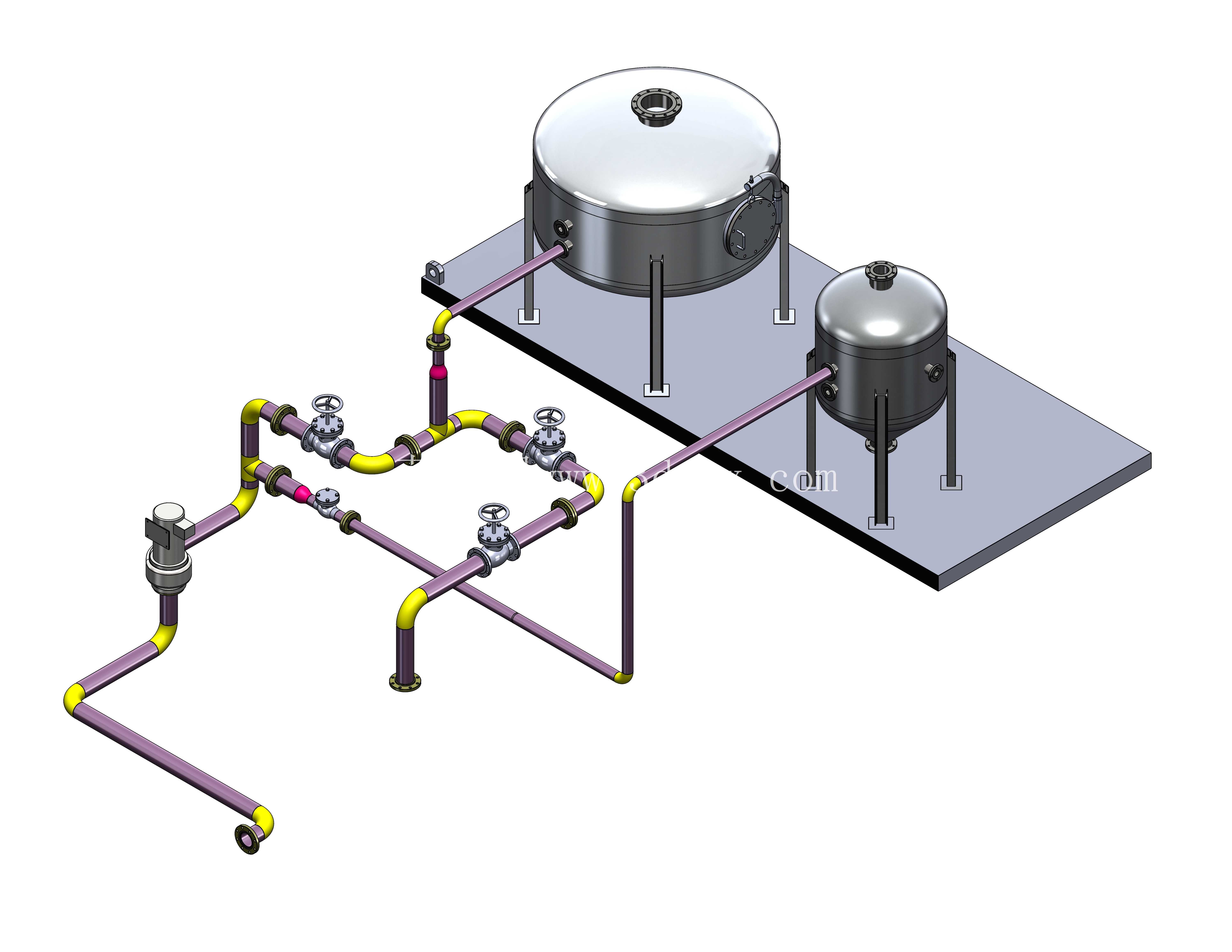

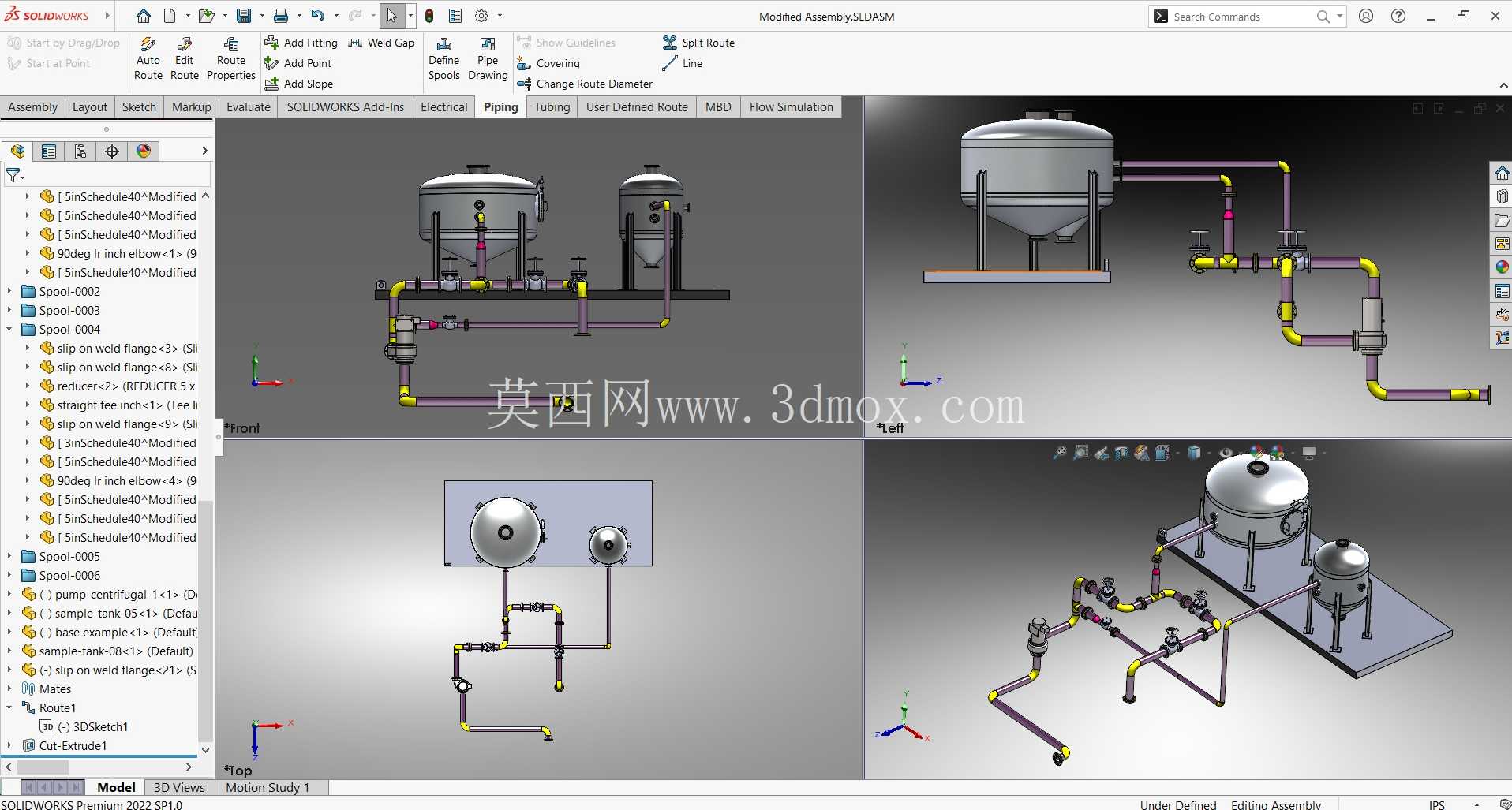

　　这套管路布设结构常见于中小型流体处理工段，不管是净水厂的药剂投加环节、小型化工配料单元，还是食品加工的料液输送工位，都能看到类似的排布逻辑——核心是通过合理的管线走向，在有限的安装台面上完成两个不同容积储料罐体之间的流体连通，同时预留操作、检修的足够空间。从结构上看，两台立式储料罐体通过支腿固定在整块钢制安装平台上，大容积罐体作为主储料单元，小容积罐体作为缓冲或计量单元，两者之间的管线并非简单直线连接，而是根据阀门操作位、流体流向要求做了多段弯折，每段管线的转弯处都采用标准弯头衔接，管线外层做了分色标识，黄色段对应需要重点关注的流向节点，方便现场运维人员快速识别管路走向。

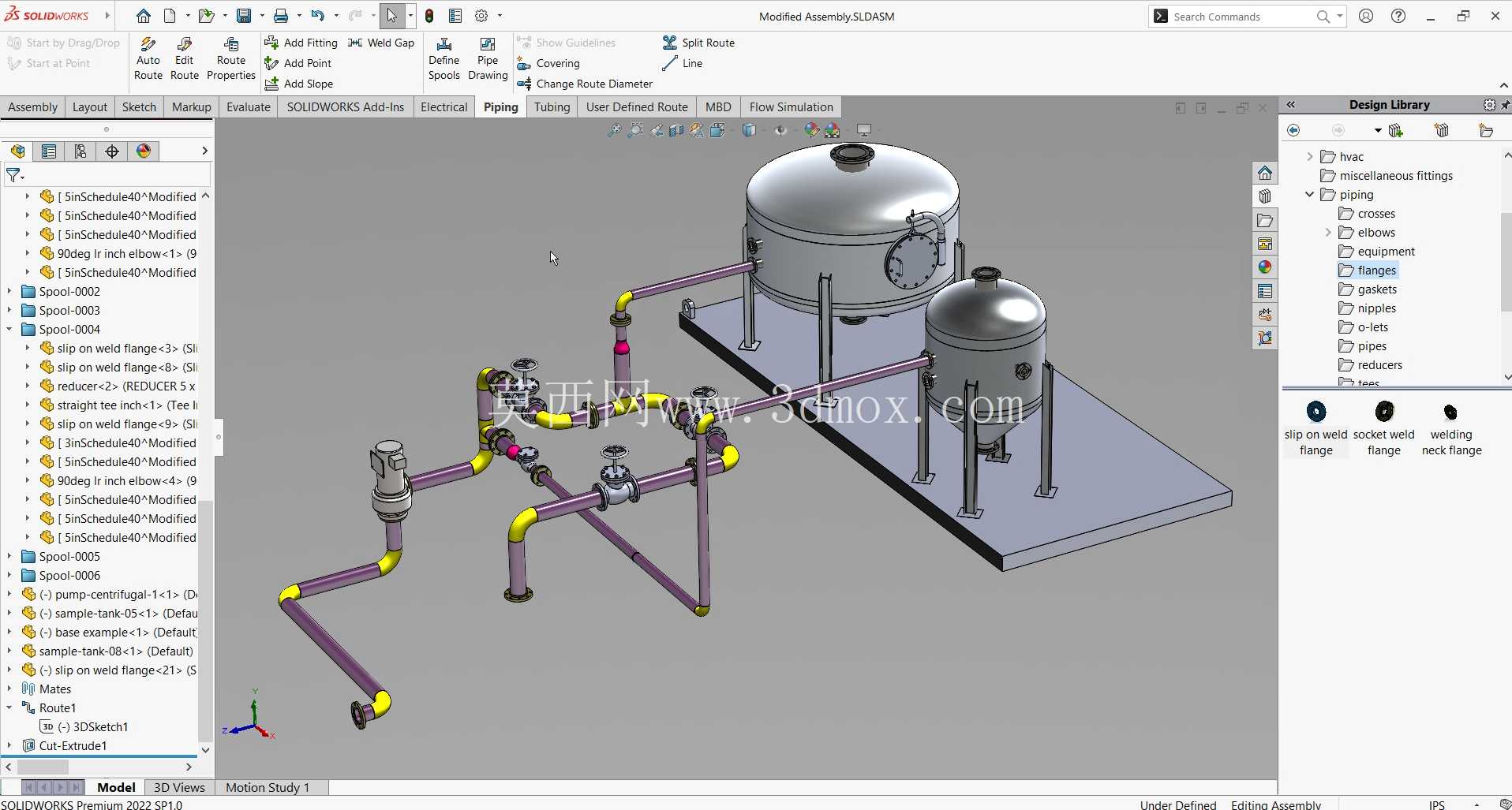

　　管路上串联的多组手动阀门，分别对应进料、出料、旁路调节、排空等不同功能，阀门的安装高度统一控制在操作人员站立可及的范围，手轮朝向避开了管线支架和罐体支腿，操作时不会出现肢体干涉。靠近平台边缘的管线末端设置了带滚轮的支撑结构，既可以抵消管线内流体流动产生的振动，也能在管线需要小幅移位调整时减少摩擦力，避免管线接口处出现应力集中导致的渗漏问题。设计阶段首先要确定的是安装边界：整块安装平台的长宽尺寸需要完全容纳两台罐体、全部管线及阀门操作空间，平台边缘到最外侧管线的距离预留不小于150mm的检修通道，罐体支腿的固定点位要避开平台下方的支撑梁位置，保证固定螺栓可以顺利穿孔安装。

　　管线的排布遵循“横平竖直、少交叉、易操作”的原则，从罐体接口引出的垂直段管线先做固定，再通过水平段衔接，每间隔一定距离设置管线支架，支架的固定点直接落在平台台面上，不额外占用罐体周边的操作空间。不同功能的阀门之间预留足够的管段长度，避免两个阀门手轮距离过近导致操作时互相碰撞，靠近罐体底部的排空阀安装位置略低于主管道标高，保证检修时管线内的残液可以完全排空，不会出现积液残留。考虑到流体输送过程中可能产生的水锤效应，管线的弯折处没有采用直角急弯，全部用标准曲率的弯头过渡，减少流体对管壁的冲击，同时在管线和支架接触的位置加装减震垫，降低运行过程中的振动传递。

　　这套结构的核心作用是直观展示管路布设的基础逻辑，所有尺寸设定都围绕操作便利性、安装可行性、维护便捷性三个核心维度展开，没有冗余的结构设计，每一段管线、每一个阀门的位置都对应实际生产中的具体功能需求，对于刚接触管路设计的结构工程师来说，可以通过这套结构理解工业管路布设的基本思路：不是简单把两个设备用管子连起来，而是要综合考虑操作空间、安装顺序、检修需求、流体特性等多重因素，最终形成可落地的布设方案。在实际项目应用中，这类管路结构的尺寸会根据现场的罐体容积、流体流量、压力等级做对应调整，但核心的排布逻辑——阀门操作位的高度控制、管线支架的间距设置、检修通道的预留、排空点的标高设计——都是通用的工程准则，不管是水处理行业还是精细化工行业，小型储料单元的管路布设都可以参考这套逻辑做适配调整。
