8英寸SS304焊接端滑套法兰结构设计

在化工流体输送、市政给排水、食品级洁净管路以及工业制程管道系统的搭建作业中，法兰类连接件是实现管段对接、设备端口接驳的核心基础部件，其中滑套式法兰因安装容错率高、现场对位便捷的特性，在中低压管路场景中有着极高的应用占比。这款8英寸规格的焊接端滑套法兰，选用SS304不锈钢作为基材，适配公称直径8英寸的常规流体输送管路，可覆盖常压至1.6MPa工作压力区间的管路连接需求，在常温工况下可耐受水、弱腐蚀性酸碱介质、常规油气介质的长期冲刷，适配食品加工、常规化工、市政供水、普通工业循环水等多场景的管路布设需求。

从结构设计逻辑来看，滑套法兰的核心设计思路是降低现场焊接装配的对位难度，区别于对焊法兰需要将管段与法兰颈做精准对接焊的要求，滑套法兰的内孔直径比适配管段的外径留有0.8-1.5mm的装配间隙，现场施工时可先将法兰套在管段外壁，调整好管段对接的同轴度、密封面的平行度之后，再在法兰内侧与管段外壁的接触位置做角焊缝固定，同时在法兰外侧与管段衔接处补焊一圈，双重焊缝保障连接强度与密封性能，这种结构对于现场施工的精度要求更低，尤其适合管路改造、现场配焊的作业场景，能有效减少因管段下料尺寸偏差、同轴度误差带来的装配难题。

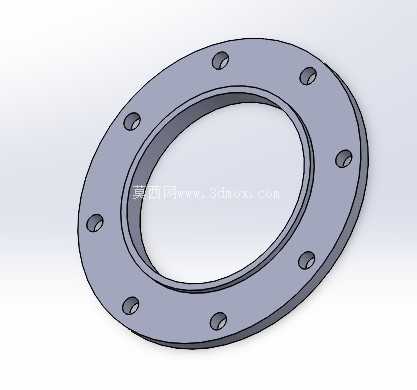

从外形尺寸与安装边界来看，这款法兰的密封面采用突面结构，密封面的平面度公差控制在0.1mm以内，表面粗糙度达到Ra3.2，可适配非金属平垫片、金属缠绕垫片等常规密封件，满足不同介质工况下的密封要求。法兰盘沿圆周方向均匀布设8个螺栓通孔，孔位的位置度公差严格遵循管路法兰的通用安装规范，可与同压力等级、同公称通径的其他类型法兰实现互换安装，无需重新加工适配孔位。法兰盘的厚度经过强度校核，在额定工作压力下，螺栓预紧力作用下法兰盘的变形量控制在密封允许的弹性形变范围内，不会因长期受力出现密封面翘曲导致的介质泄漏问题。法兰内孔与管段配合的导向段做了1×45°的倒角处理，既方便现场套装管段时的导向导入，也能避免套装过程中尖锐边角划伤管段外壁的防腐层，同时倒角位置也可作为内侧角焊缝的焊脚容纳空间，让焊缝成型更平滑，减少焊接应力集中。

在实际选型应用中，这类滑套法兰不适用于高温高压、存在剧烈温度交变的管路场景，因为角焊缝的结构强度相比对焊法兰的对接焊缝，在承受反复热应力、冲击载荷时的疲劳寿命更短，但在常规的常温中低压管路中，其安装便捷性的优势十分突出。设计过程中针对SS304材料的焊接特性，对法兰与管段接触的焊接端面做了表面除油、粗糙度预处理，避免焊接过程中出现气孔、夹渣等焊接缺陷，保障焊缝的密封可靠性。螺栓孔的孔径比适配螺栓的公称直径大2mm，预留出足够的安装调整余量，即使现场管段存在微小的轴向偏差，也可通过法兰孔的间隙进行微调，保障螺栓能顺利穿装，不会出现螺栓别劲导致的预紧力不均问题。法兰的外圆边缘做了R2的圆角处理，避免安装搬运过程中尖锐边角划伤施工人员，同时也能减少法兰边缘的应力集中，提升整体结构的抗形变能力。

从三维建模的细节处理来看，建模过程中严格遵循实际加工的工艺要求，对所有的棱角、焊接坡口、倒角都做了1:1的还原，没有做过度的工艺简化，模型可直接用于后续的管路装配干涉检查、施工模拟、工程图导出，在做管路整体排布设计时，可直接调用该模型进行虚拟装配，提前核对法兰安装所需的操作空间，包括螺栓拧紧所需的扳手空间、法兰对接时的管道轴向预留长度，避免现场安装时出现空间不足无法操作的问题。针对SS304材料的防腐特性，该法兰不需要额外做涂漆防腐处理，表面经过酸洗钝化处理即可在常规腐蚀环境下长期使用，模型中也还原了不锈钢材质的表面质感，可用于渲染管路系统的整体装配效果，用于方案汇报、施工交底时的可视化展示。
