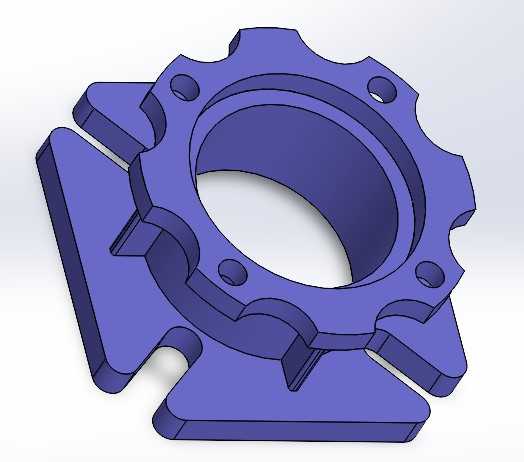

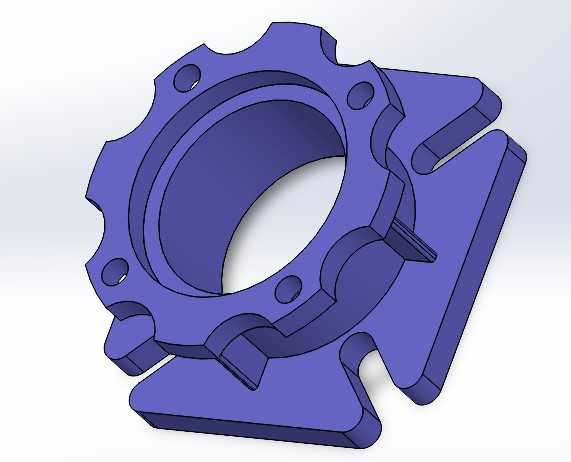

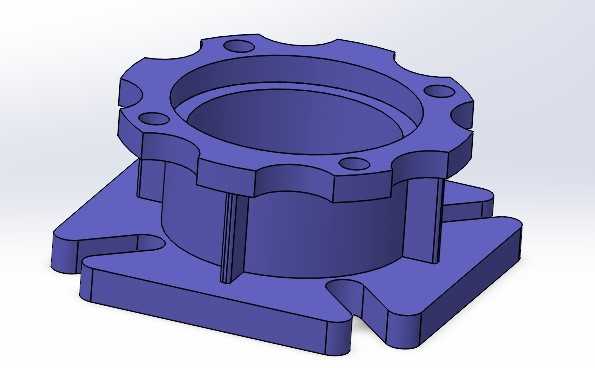

NMRV50蜗轮减速机配套侧法兰结构

　　法兰主体的中心通孔需要和减速机输出轴的轴径形成合理的间隙配合，既不能间隙过大导致输出轴运转时出现径向窜动，也不能间隙过小造成装配时卡滞、后期运维拆卸困难。法兰主体的外缘采用了带定位凸台的异形轮廓，而非传统的圆形法兰结构，这种设计一方面是为了适配NMRV50箱体侧部的铸造轮廓，让法兰安装后能和箱体表面完全贴合，避免出现安装缝隙导致的密封失效、粉尘进入箱体内部污染润滑脂的问题；另一方面，异形轮廓上预留的多个沉头安装孔，分别对应箱体上的螺纹孔位，安装时可以通过内六角螺栓直接将法兰压紧在箱体端面上，不需要额外加装转接板，能有效缩减减速机外接部件后的整体安装长度，适配设备内部狭小的安装空间。法兰两侧延伸出的带槽安装支耳，在蜗轮蜗杆减速机的配套传动系统中，侧法兰是承担箱体侧部连接、输出端定位、负载端安装对接的核心结构件，这款适配NMRV50规格的侧法兰，主要应用在小型自动化输送线、食品包装辅机、小型物料提升设备的蜗轮减速机输出侧改造与配套装配场景中，用来填补减速机箱体与外接执行构件之间的安装间隙，保证传动输出的同轴度，避免负载端偏载带来的蜗杆蜗轮啮合磨损加剧问题。从实际设备运行的工况来看，这类侧法兰多数安装在减速机靠近负载的侧端面，日常运行中需要承受输出轴传递的径向扭矩、安装对接面的轴向压紧力，以及设备启停瞬间的冲击载荷，因此在结构设计阶段，首先要匹配NMRV50减速机箱体侧端面的安装孔位分布，

　　是用来对接外部负载构件的安装接口，支耳上的开口槽设计相比封闭的圆孔，在现场装配时可以快速调整负载构件的周向角度，不需要完全拆下螺栓就能完成对接位置的微调，能大幅降低现场安装调试的耗时，尤其适合非标自动化设备现场改造时的快速装配需求。从安装边界尺寸来看，这款侧法兰的中心通孔轴线到支耳安装面的垂直距离，完全匹配NMRV50减速机的输出轴中心高，安装后不会出现输出轴和外接构件不同心的问题；法兰主体的厚度经过核算，既能保证螺栓压紧时法兰不会出现形变，也不会过度增加侧部的重量，避免减速机箱体长期承受额外的偏重载荷导致的安装脚变形。法兰端面上预留的多个小型定位销孔，是用来和外接的传动构件形成定位配合，

　　装配时先通过定位销完成法兰和负载端的位置校准，再拧紧固定螺栓，能有效避免螺栓承受额外的剪切力，延长连接螺栓的使用寿命。在实际选型应用中，这类侧法兰不需要额外做表面硬化处理，因为其本身不直接参与齿轮啮合传动，只承担连接定位的作用，常规的铸钢或者铝合金加工材质就能满足多数工况的使用需求，如果应用在有腐蚀介质的食品加工或者化工输送场景，只需要在法兰表面做阳极氧化或者镀锌处理即可。设计这类法兰结构的时候，需要特别注意安装孔位的位置度公差，尤其是和箱体对接的几个沉孔，位置度偏差需要控制在0.1mm以内，否则安装时会出现螺栓无法穿入、强行拧紧后法兰翘曲的问题；中心通孔的同轴度公差需要和输出轴的配合公差匹配，

　　保证输出轴穿过法兰后不会和孔壁发生摩擦，避免运转时出现额外的温升和异响。另外，法兰和箱体贴合的端面需要做铣平处理，表面粗糙度达到Ra3.2即可，保证贴合面的密封性，防止减速机内部的润滑脂从贴合缝隙渗漏，同时也能避免外部的粉尘、切削液等杂质进入箱体内部，加速蜗轮蜗杆的磨损。在很多小型自动化设备的改造场景中，经常会遇到标准NMRV减速机输出端无法直接对接定制负载构件的问题，这款侧法兰就相当于一个标准化的转接接口，不需要对减速机箱体做任何二次加工，只需要通过原有螺栓孔位加装法兰，就能拓展减速机的安装接口形式，适配不同结构的链轮、皮带轮、连接摆臂等外接构件，大幅降低非标改造的加工成本和周期。
