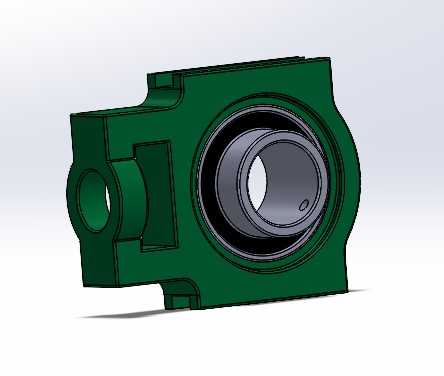

UCT208带滑块座外球面轴承三维结构

　　在各类输送线、机床辅机、农业机械以及轻工自动化设备的传动系统中，带滑块座的外球面轴承单元一直是兼顾轴系支撑与位置微调需求的核心部件，本次呈现的UCT208滑块座外球面轴承结构，正是这类部件里应用覆盖面极广的一款常规型号。从实际工程应用的场景来看，这类带滑块的轴承座最常出现在需要张紧调整的传动布局里，比如皮带输送线的从动辊支撑端、链传动机构的张紧侧安装位，以及部分需要微调轴系中心距的小型设备传动端，相比固定式的轴承座，它的滑块结构可以沿着安装导向槽做线性位移，不需要重新加工安装孔就能完成传动带或链条的张紧度调整，大幅降低了设备后期运维的调整难度。从产品的功能特性来看，这个轴承单元集成了外球面球轴承与铸造滑块座两部分，

　　内嵌的UC208外球面轴承本身具备自动调心的特性，能够补偿安装过程中轴的轻微偏斜，以及设备运行中产生的轴系挠曲变形，避免轴承因为附加径向载荷出现过早磨损；外侧的滑块座采用一体铸造成型后加工安装面，整体刚性足够承受常规传动场景下的径向载荷，同时滑块两侧的导向面做了平整加工，能够在配套的安装滑槽内顺畅滑动，不会出现卡滞问题。从设计思路上拆解这个结构，首先是轴承内圈的顶丝锁紧结构，安装时可以通过内圈上的紧定螺钉直接锁紧在光轴上，不需要额外加工轴肩或者配套锁紧螺母，降低了配套轴的加工精度要求，也简化了现场安装的工序；轴承外圈与座孔采用球面配合，这也是实现自动调心功能的核心结构，配合面的曲率经过匹配设计，既保证调心过程中接触面的受力均匀，

　　也不会出现外圈在座孔内打滑转动的问题；滑块座的安装槽采用通槽设计，螺栓穿过槽孔固定在机架滑槽内，调整位置时只需要松开固定螺栓，推动滑块座到目标位置再锁紧即可，调整行程可以覆盖常规张紧需求的调整量。关于外形尺寸与安装边界，这款轴承适配的轴径为40mm，对应UC208轴承的内孔尺寸，滑块座的整体宽度、滑槽间距以及安装孔尺寸都遵循行业通用的UCT系列标准尺寸，安装时配套的机架滑槽宽度需要匹配滑块的导向宽度，保证滑块滑动时无明显间隙，避免运行中出现振动；轴承中心到滑块安装底面的高度为标准中心高，选型时需要和配套的主动端轴承中心高保持一致，保证轴系的水平度；滑块两端的安装槽长度决定了最大张紧调整行程，布局设计时需要预留足够的调整空间，

　　避免调整到极限位置时螺栓脱出槽孔。在实际选型应用中，这类滑块座轴承更适合中低速、载荷平稳的传动场景，运行中需要定期通过轴承上的注油嘴补充润滑脂，保证球面配合面以及轴承内部滚动体的润滑状态，延长整体使用寿命；安装时需要注意先将轴承固定在轴上，再将滑块座放入机架滑槽，初步固定螺栓后调整轴系的平行度，再张紧传动件最后锁紧固定螺栓，避免出现轴系偏斜导致的轴承早期失效。
