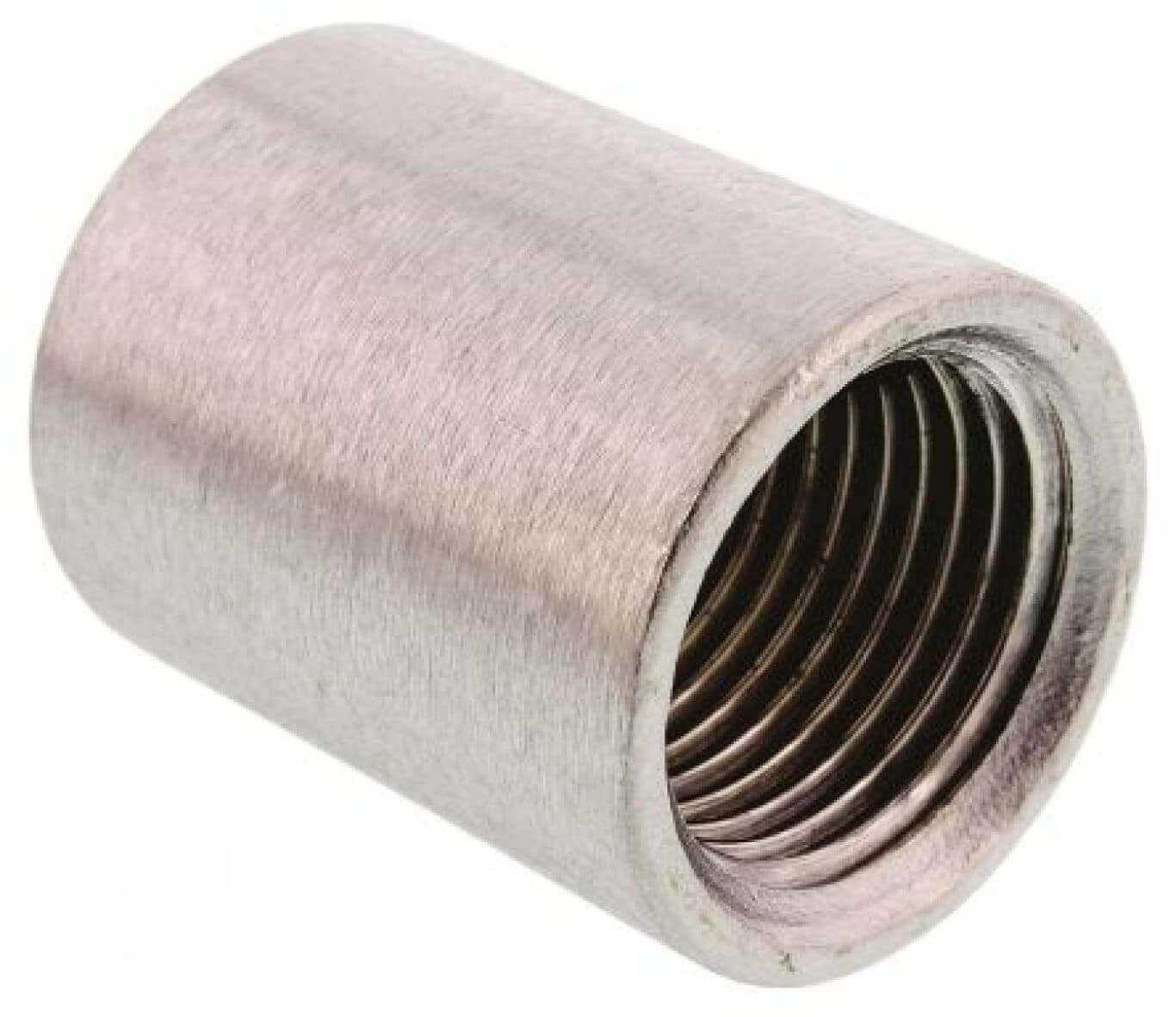

多规格内螺纹连接男士套筒结构

　　在液压管路、气动系统、低压流体输送管线的现场装配与设备改造场景里，这类内螺纹套筒是最常用的过渡连接件之一，很多刚入行的结构设计人员容易忽略这类小零件的细节建模，导致后期装配干涉、螺纹配合错位的问题频发，实际做三维建模时需要把每一处配合边界都抠到实处。从功能特性上看，这类套筒的核心作用是实现两段同规格外螺纹管件的对接，不需要额外的转接头，就能把两段硬质金属管、尼龙气管或者液压油管稳固连接在一起，相比焊接对接的方式，螺纹连接的套筒拆装更方便，后期管线维护更换元件时不需要切割管路，只需要拧开两端螺纹即可完成拆解，在设备日常运维频次较高的生产线、液压站、气动控制回路里应用极广。设计这类套筒的时候，首先要确定的是内螺纹的公差等级，普通低压流体回路用一般选6H级公差即可，要是用在高压液压回路里，螺纹的同轴度、端面垂直度都要提更高的精度要求，不然拧紧后容易出现密封失效、渗漏的问题。套筒的外形采用光滑圆柱面结构，没有额外的外六角或者扳手位，这是因为这类套筒安装时一般是先将套筒拧入一端管件，再将另一端管件拧入套筒，不需要对套筒本身施加过大的扭矩，光滑外圆也能避免安装时和周边的管线、支架产生剐蹭，在排布密集的阀组、管线簇里能节省更多安装空间。

　　这次建模覆盖了从1/8英寸到4英寸的全系列常用规格，每个规格的尺寸边界都严格对应管螺纹的标准参数，比如1/8规格的套筒总长、内孔深度、螺纹有效啮合长度都按照实际装配需求设定，保证螺纹啮合后有足够的连接强度，不会因为啮合长度不足导致受压力冲击时脱开。建模过程中需要注意螺纹收尾的结构处理，不能把螺纹直接做到套筒端面，要留出足够的退刀空间，对应实际机加工时的螺纹退刀槽位置，不然实际生产时螺纹加工不到位，装配时会出现管件拧不到位的问题。套筒的壁厚设计也需要结合应用场景调整，小规格1/8到1/2英寸的套筒壁厚不需要过厚，满足常规1.6MPa以下的工作压力即可，2英寸以上的大规格套筒，壁厚要相应增加，避免管路受外力拉扯时套筒变形开裂。

　　从安装边界来看，这类套筒安装时不需要额外的固定支架，两端和管件拧紧后靠螺纹的自锁力即可保持固定，安装时只需要保证两端管件的同轴度，避免强行别劲安装导致螺纹滑牙。在做设备整体三维布局的时候，要给套筒留出足够的扳手操作空间，虽然套筒本身是光滑外圆，但两端管件拧紧时需要用扳手卡住管件端部，不能让周边的其他零件挡住扳手的活动范围。很多设计人员在做管路装配建模时，容易直接用圆柱面代替螺纹结构，导致后期出工程图时螺纹参数标注缺失，加工出来的零件螺纹规格不对，这次建模把内螺纹的牙型结构都做了还原，虽然会增加一点模型的面数，但在做干涉检查、装配模拟的时候能更真实地反映配合状态，不会出现实际装配时螺纹干涉但模型里显示装配到位的问题。

　　另外套筒的两端端面都做了微小的倒角处理，一方面是去除机加工后的毛刺，避免安装时划伤操作人员，另一方面倒角能起到导向作用，管件对准套筒内孔时更容易导入，提升现场装配的效率。在气动控制回路里，这类套筒还经常配合密封生料带、O型密封圈使用，建模时也可以根据密封需求在套筒端部预留密封件的安装空间，不过常规的管螺纹连接靠螺纹本身的密封配合就能满足低压场景的密封要求，不需要额外加密封件。不同材质的套筒应用场景也有区别，不锈钢材质的套筒用在有防腐要求的化工管路、食品生产设备里，碳钢镀锌的套筒用在普通的工厂气动回路、给排水管线里，建模时可以根据材质调整外观的质感参数，方便在装配体里快速区分不同材质的零件。做这类标准件三维建模的时候，最忌讳的就是尺寸随意设定，每个规格的螺纹大径、小径、螺距都要严格对应国家标准，不然模型导入装配体后和其他标准件配合不上，反而会给后续的设计工作添麻烦。全系列规格的模型整合在一起，也方便设计人员在做不同管径的管路设计时直接调用对应规格的模型，不需要重复建模，能节省不少结构设计的时间，尤其是在做复杂液压站、气动阀岛的管路布局时，直接调用准确的标准件模型，能大幅提升整体装配的设计精度，减少后期生产装配时的出错概率。
