平带式窄型物料输送设备结构设计

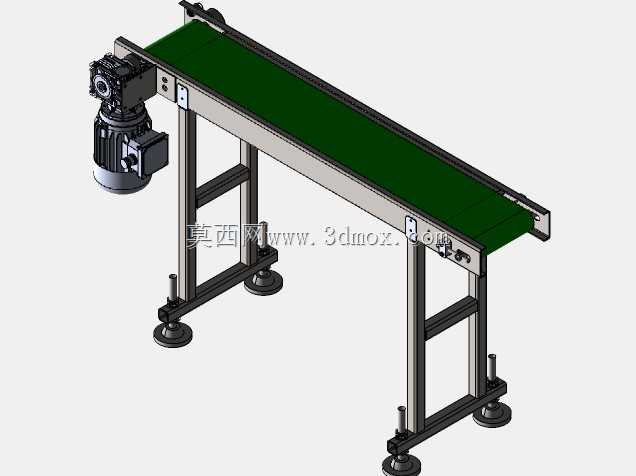

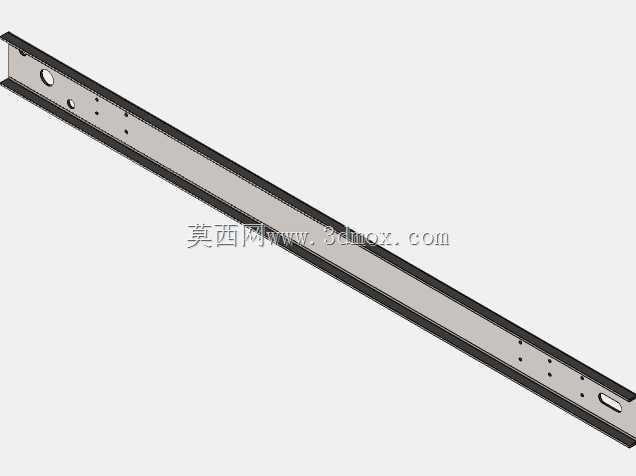

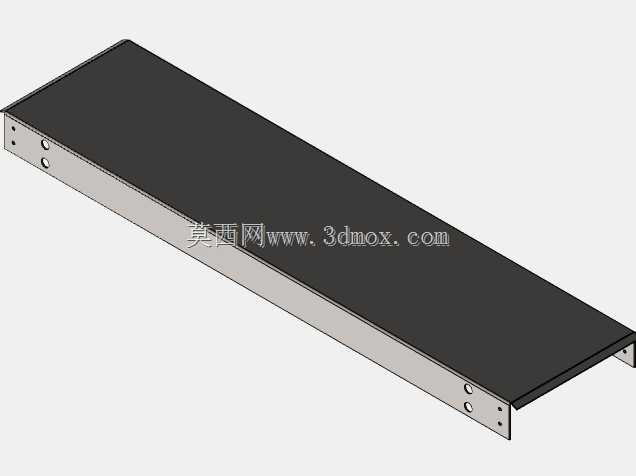

　　这款平带式输送结构主要面向车间内短距离物料转运场景设计，常见于机加工工序间工件流转、装配线工位物料配送、轻工产品包装段物料传递等工况，可适配规则形状的金属工件、盒装零部件、小型包装件的水平输送需求，无需额外爬坡或转弯结构，适配平面布局的生产线排布。从结构设计逻辑来看，整体采用框架式侧边承载结构，两侧为折弯成型的金属侧板，侧板上预留的安装孔位兼顾了自身支脚固定、护板加装以及与上下游设备对接的安装需求，安装时可根据现场工位高度调整支脚固定位置，适配不同高度的生产线对接要求，安装边界预留了足够的螺栓操作空间，无需额外扩孔即可完成现场装配。承载面采用平整的黑色输送面带，表面无凸起格挡，适合输送底面平整的工件，不会对工件表面造成刮蹭，

　　对于表面精度要求较高的机加工零件，也能避免输送过程中出现表面划伤问题。两侧侧板的高度略高于输送带上平面，可防止输送过程中小型工件从侧边滑落，同时侧板的折弯结构提升了整体框架的刚性，即便在满载工况下，长跨度的输送段也不会出现明显的框架形变，保证输送带运行的平整度。驱动端与从动端的结构隐藏在侧板内部，外观无外露的传动部件，既降低了车间内杂物卷入传动结构的风险，也减少了日常维护时的安全隐患，日常运维仅需定期检查输送带张紧度即可，无需频繁拆解外部护板。整体外形为窄长型结构，宽度适配单排工件输送需求，不会占用过多车间通道空间，可直接嵌入现有生产线的空位中，无需对原有产线做大规模改造。设计过程中充分考虑了加工工艺性，

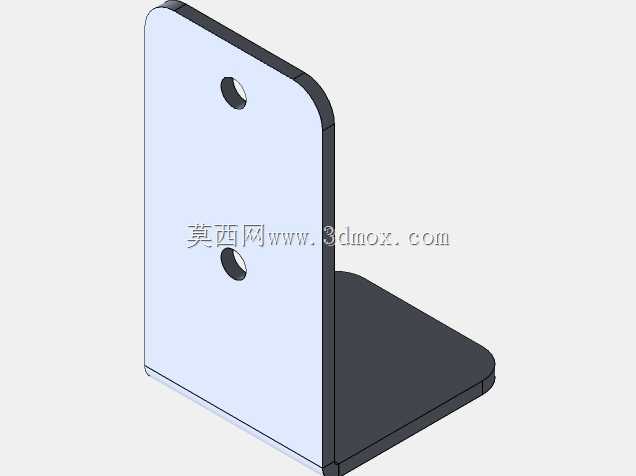

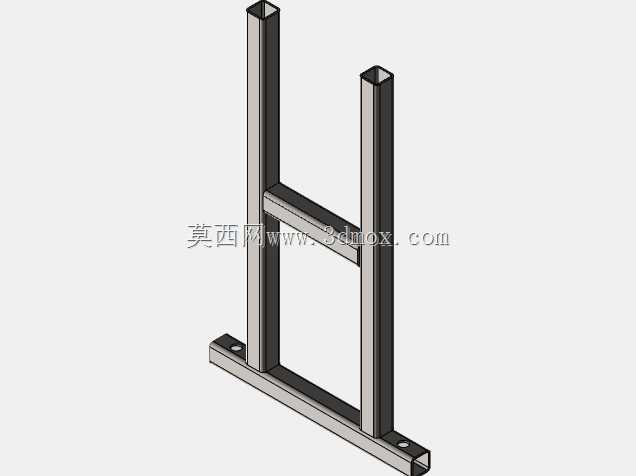

　　侧板采用常规钣金折弯工艺即可加工成型，无需复杂的冲压模具，输送带采用标准平带规格，替换时无需定制特殊配件，降低了后期的维护成本。支脚位置的固定孔采用长圆孔设计，安装时可微调设备的水平度，抵消地面不平整带来的安装误差，保证输送带运行时不会出现跑偏问题。对于需要在输送段加装检测传感器、工位挡停机构的场景，侧板平面预留了通用安装位置，可直接加装标准工业传感器支架，无需二次钻孔加工，适配不同产线的定制化改造需求。
