家用小型自动植物灌溉装置结构设计

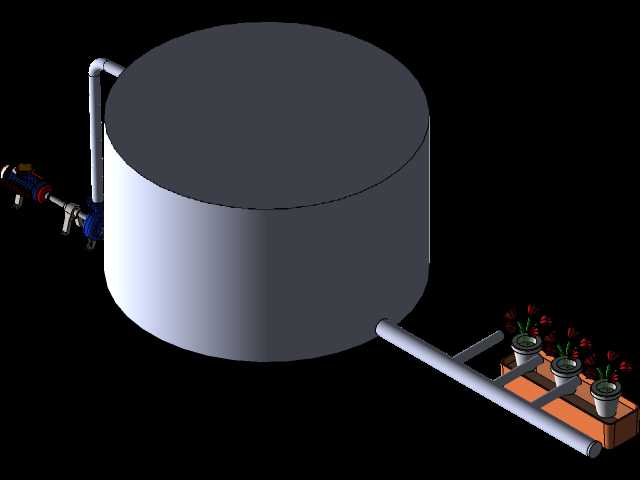

　　这套自动植物浇水装置的设计初衷，是解决家庭阳台、小型露台种植场景下，无人值守时段的植物供水问题，尤其适配经常出差、日常无暇定时打理绿植的用户需求，也可拓展用于小型屋顶菜园、社区微型花境的半自动灌溉作业。从结构组成来看，整套装置核心分为储水单元、动力输送单元、布水单元、控制单元四个部分，储水部分采用立式圆柱罐体结构，罐体侧壁预留两个管路接口，高位接口用于外接补水管路，可对接家用自来水龙头实现自动补水，低位接口连接出水管路，避免罐底沉积杂质进入输水通路造成滴头堵塞。罐体底部做了加厚支撑边设计，放置在平面时无需额外固定支架，自身结构稳定性足够抵抗日常轻微触碰，不会出现倾翻漏水的问题。动力输送部分在出水管路起始端集成了小型直流水泵与电磁阀组件，水泵选型适配低压直流供电，可直接对接控制板的驱动端口，不需要额外配置高压供电模块，家用场景下使用安全性更高，电磁阀与水泵联动控制，避免停机状态下管路存水自流造成的过量灌溉。布水单元采用分支式管路设计，主输水管道沿种植区域边缘铺设，根据盆栽摆放位置预留多个分支接口，每个接口对应一个盆栽滴头，滴头出水流量经过校准，可匹配常见观叶植物、开花类盆栽的日常需水量，不会出现大水冲灌导致盆土板结、根系腐烂的问题。

　　控制单元基于Arduino开源硬件搭建，可外接土壤湿度传感器，实时采集盆土的含水率数据，当检测到湿度低于设定阈值时，自动触发水泵与电磁阀开启，完成定量供水后自动切断通路，也可根据用户需求切换为定时模式，按照预设的时间间隔完成灌溉作业，不需要复杂的参数设置，普通用户也可快速完成调试。在安装边界方面，整套装置的储水罐直径可根据使用场景调整，常规家用版本直径控制在300mm以内，高度400mm左右，满水状态下总重量不超过40kg，普通阳台的承重能力完全可以承载，输水主管路采用外径12mm的柔性管材，可根据种植区域的摆放形态随意弯折调整走向，不需要复杂的管路裁切与热熔连接，用户自行组装即可完成部署。

　　设计过程中特意规避了复杂的专用连接结构，所有管路接口均采用标准快插接头，后期维护时更换部件不需要专用工具，滴头部分做了防堵塞结构设计，内置细小过滤网，可过滤储水罐内的细小杂质，延长维护周期。考虑到家用场景的使用需求，整套装置的运行噪音控制在30分贝以内，水泵工作时不会产生明显的异响，不会干扰日常居家休息。管路布局时特意将供电线路与输水管路做了分离式走线设计，避免管路渗漏造成电路短路的安全隐患，控制板部分做了简易防水外壳封装，即使偶尔有水滴溅落也不会造成电路损坏。

　　实际使用过程中，用户可根据种植的植物类型调整单次供水量与触发阈值，针对多肉等需水量较小的植物，可调低单次通水时长，针对绿萝、龟背竹等需水量较大的观叶植物，可适当延长供水时间，也可在管路上加装施肥器组件，实现水肥一体化灌溉，进一步降低日常园艺打理的工作量。不同于大型农用灌溉设备，这套小型装置的结构全部采用轻量化设计，整体重量轻，移动方便，用户可根据季节变化、植物摆放位置的调整随意挪动整套装置的位置，不需要复杂的拆装作业。在结构强度校核阶段，针对储水罐的侧壁承压能力做了仿真验证，满水状态下罐体侧壁的变形量控制在0.1mm以内，长期使用不会出现鼓胀、开裂的问题，管路连接处的密封性能经过反复测试，在0.2MPa的工作压力下不会出现渗漏问题，完全满足家用低压供水场景的使用要求。
