卧式单流程管壳式换热设备结构设计

在化工、暖通、动力、轻工等诸多工业场景中，管壳式换热器是应用覆盖度最广的间壁式换热设备，这类设备依靠封闭在壳体内的换热管束作为冷热流体的换热载体，能够在高温、高压、强腐蚀等复杂工况下长期稳定运行，相比板式、翅片式等其他换热结构，管壳式结构对工况波动的耐受能力更强，密封可靠性更高，单台设备可实现的换热功率覆盖范围从数千瓦到数十兆瓦不等，既可以用作工艺介质的加热、冷却环节，也可承担冷凝、蒸发等相变换热工况，在炼油装置的常减压蒸馏、化工合成的原料预热、集中供热系统的汽水换热、制冷机组的蒸发器与冷凝器等场景中都能见到这类设备的身影。

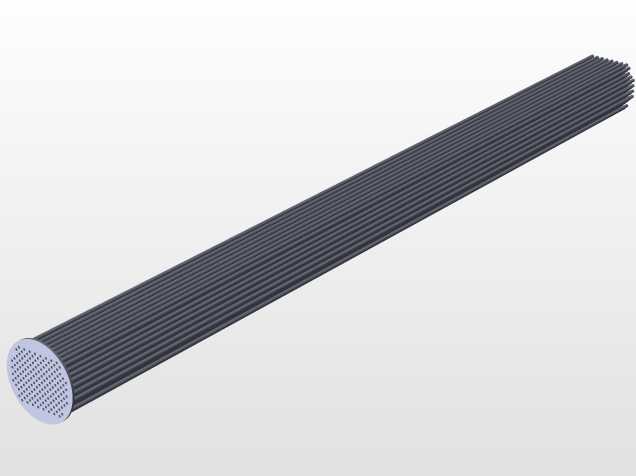

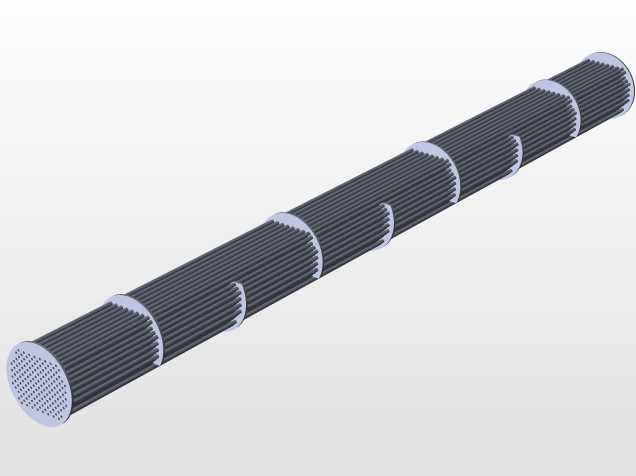

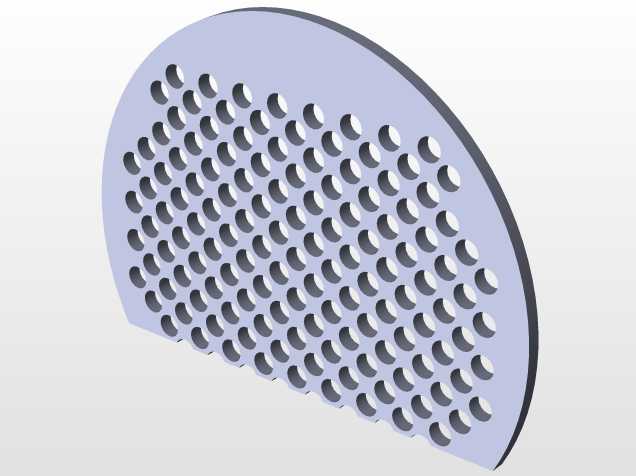

本次呈现的卧式单流程管壳式换热结构，采用固定管板式的基础结构形式，整体为长圆柱卧式布置，壳体两端采用端盖密封结构，其中一端设置介质进出接口，壳体侧上方设置壳程介质的排气与进出接口，壳体侧下方预留排污与支座安装接口，整体安装边界为卧式落地支撑，安装时需要在设备两端预留足够的抽芯检修空间，方便后期更换管束、清理管程与壳程的结垢。设计过程中优先考虑了管程与壳程的流体流速匹配，管程走易结垢、需要较高流速冲刷的介质，壳程走换热系数较低、需要折流支撑的介质，管束沿壳体轴向均匀排布，保证壳程流体在折流板的导流作用下横向冲刷管束，最大化提升壳程侧的换热系数，同时避免流体短路造成的换热效率损失。

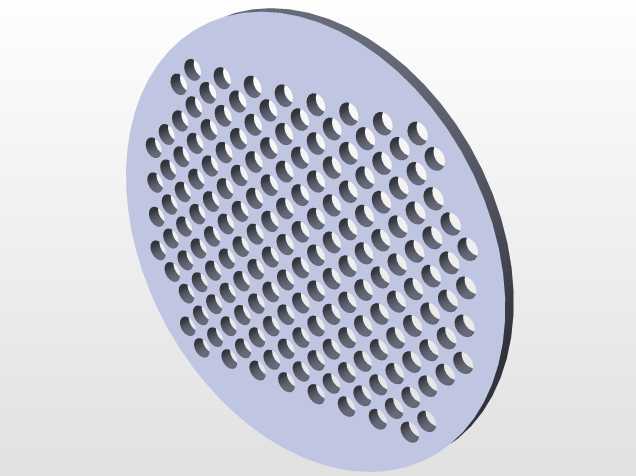

结构设计上，管板与壳体、换热管的连接采用强度胀加密封焊的组合形式，既保证换热管与管板之间的拉脱强度，满足承压工况下的受力要求，也能杜绝管程与壳程之间的介质串漏，端盖与管板之间采用法兰螺栓连接，配合密封垫片实现静密封，方便后期拆卸检修。壳体上的接口位置经过排布优化，避免接口与管束、折流板产生结构干涉，同时保证介质进出时的流场均匀，减少局部涡流造成的阻力损失与冲蚀磨损。设备的支座采用鞍式支撑结构，两个鞍座分别布置在靠近壳体两端的位置，其中一个支座设置为滑动支座，预留设备受热膨胀时的轴向位移余量，避免热应力造成的结构变形或焊缝开裂。

从建模细节来看，整个结构完整还原了换热设备的所有核心零部件，包括壳体、换热管束、管板、折流板、定距管、拉杆、端盖、法兰、接管、支座等部件，各部件之间的装配关系清晰，配合尺寸符合压力容器设计的相关规范要求，既可以作为换热设备选型阶段的结构参考，也能为同类设备的三维建模、工程出图提供结构参照，帮助设计人员快速理清管壳式换热器的内部结构排布、接口位置设置、安装边界预留等核心设计要点，减少前期方案设计阶段的结构校核工作量。
