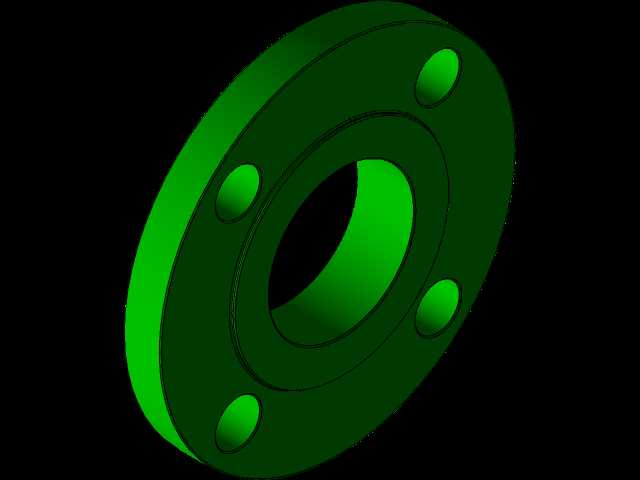

2寸滑套式法兰连接结构三维设计

　　在民用给排水、低压化工流体输送、常规暖通管路布设的现场作业里，滑套式法兰一直是管路对接环节里兼顾安装效率与密封可靠性的常用连接件，这款2英寸规格的滑套法兰，适配公称通径2寸的常规金属或非金属管路，在现场安装时不需要像对焊法兰那样提前做管端坡口处理，也不需要严格控制管道插入法兰的组对精度，施工人员只需要将管道从法兰内孔穿入，调整好对接位置后在法兰背面与管道外壁做角焊缝固定即可，对于现场施工空间狭窄、焊接作业面受限的改造项目来说，这种结构能大幅降低现场组对的难度，减少安装工时。

　　从结构设计逻辑来看，这款滑套法兰的内孔直径比适配管道的外径留有0.8-1.5mm的装配间隙，这个间隙量是经过多轮现场装配验证的，既不会因为间隙过小导致管道穿入困难，也不会因为间隙过大造成焊接时焊料漏流、法兰偏斜的问题。法兰盘本体的密封面采用全平面结构，适配低压工况下的橡胶垫片或非金属复合垫片，密封面的平面度控制在0.1mm以内，避免法兰锁紧后出现局部间隙导致的介质渗漏。法兰盘上均匀分布4个螺栓通孔，孔位的分度圆直径严格匹配对应压力等级的法兰标准，螺栓孔的直径比配套螺栓的公称直径大2mm，允许现场安装时存在微小的对接偏差，降低管路铺设时的累计误差对法兰对接的影响。从安装边界来看，这款法兰的轴向总厚度适配常规150磅级的管路压力要求，安装时法兰背面距离管道焊缝的预留位置不小于管壁厚度的1.5倍，避免焊接热影响区波及法兰密封面，导致密封面变形失效。法兰盘的外圆尺寸在满足螺栓安装空间的前提下做了轻量化优化，相比同压力等级的对焊法兰，整体重量降低约18%，在批量使用的长距离管路项目中，能有效降低管路系统的整体载荷，减少支撑结构的承重负担。

　　在实际工况应用中，这款滑套法兰适用于公称压力不超过2.0MPa、工作温度在-10℃到200℃之间的流体管路，常见于循环水系统、压缩空气管路、低压排污管线等场景，由于其安装便捷的特性，也经常被用于设备端的管路预留接口，方便后期现场管路对接时灵活调整管道插入深度，抵消管路预制时的尺寸误差。设计这款法兰的三维模型时，重点还原了实际加工中的工艺细节：法兰内孔的入口处做了1×45度的倒角，既方便管道穿入，也能去除内孔加工后的毛刺，避免安装时划伤管道外壁的防腐层；螺栓孔的两端都做了0.5mm的倒角，去除钻孔后的飞边，避免螺栓穿入时被飞边卡滞，也能让螺栓垫片与法兰表面贴合更紧密。法兰盘的所有棱边都做了R0.5的圆角处理，避免加工、搬运、安装过程中尖锐棱边划伤施工人员，也减少棱边位置的应力集中，提升法兰在承压状态下的结构稳定性。在管路系统的应力计算中，滑套法兰的受力特性与对焊法兰存在明显差异，由于其与管道的连接是通过背面的角焊缝实现，法兰盘本身会承受一定的弯曲应力，因此在模型设计时，法兰盘的厚度取值比同规格平焊法兰略高，确保在额定压力下法兰盘的变形量控制在密封允许的范围内，不会因为法兰翘曲导致垫片压合失效。

　　对于三维建模和设备选型的从业者来说，这款模型可以直接复用在管路系统的整体装配中，模型的安装尺寸完全匹配通用管路标准，不需要额外调整尺寸参数，在做管路干涉检查时，法兰的外圆轮廓、螺栓孔位置、内孔通径都完全符合实际安装状态，能准确模拟现场安装时的空间占用情况，避免后期施工时出现法兰与周边结构、管线的干涉问题。在日常维护场景中，滑套法兰的拆卸也比对焊法兰更方便，当需要更换管路段或者检修阀门时，只需要松开连接螺栓，将法兰沿管道轴向滑动即可留出检修空间，不需要切割管道焊缝，大幅降低后期维护的成本和工作量，这也是这类法兰在低压管路系统中被广泛应用的核心原因之一。
