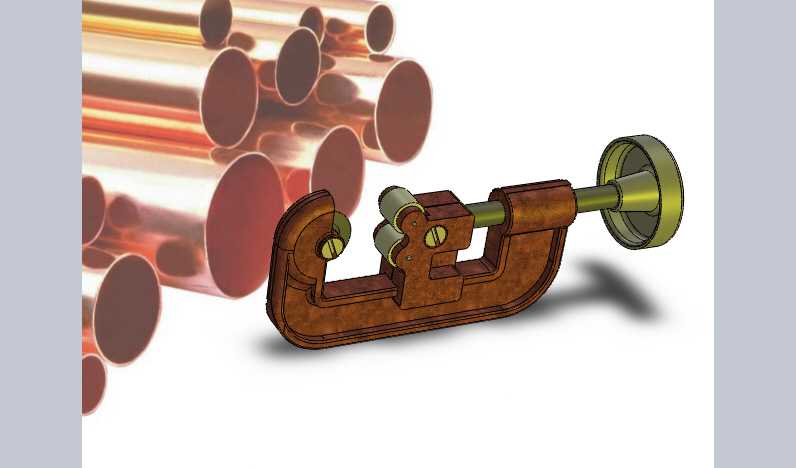

手动旋转进刀式金属管材切割工具结构

　　从功能实现逻辑来看，工具采用C型开口架体作为承载主体，开口尺寸直接决定可加工管材的最大外径，常规适配4s规格的切管器可覆盖外径3mm到28mm的薄壁管材，架体尾部集成梯形螺纹进给结构，旋转尾部的星形手轮即可推动滑动刀座沿架体导轨方向直线进给，进给螺距设计为1.5mm，每旋转一周手轮，刀轮进给量控制在0.3mm以内，避免单次进刀量过大导致刀轮崩损、管材变形。刀座部位采用双支撑滚轮加单切割轮的三点夹持结构，两个支撑滚轮为凹弧面设计，弧面半径匹配常见管材的外径曲率，裁切时滚轮与管材外壁贴合，随管材绕自身轴线转动同步滚动，既起到径向支撑作用，防止管材被挤压变形，又能减少转动时的摩擦阻力；切割轮采用硬质合金材质，刃口为60度锐角设计，刃口圆角半径小于0.05mm，保证裁切时可以顺利切入管材外壁，不会出现打滑刮蹭管壁的问题。这款手动切管工具的结构设计完全围绕现场小管径金属管材的截断需求展开，在水暖安装、小型制冷管路布设、电气配管、设备维修现场的应用场景中，这类工具无需外接电源、无需复杂装夹，单人即可完成铜、铝、薄壁钢管等材质的管材截断作业，相比手持钢锯裁切，切口无偏斜、无毛刺飞边，裁切后管材端面垂直度偏差可控制在0.2mm以内，省去后续管口修平的工序，大幅提升现场配管的作业效率。

　　设计过程中，架体的C型开口深度做了冗余考量，当裁切靠近管材端部的位置时，架体不会与已安装的管路接头、法兰等结构发生干涉，可满足现场已布设管路的局部裁切需求；架体主体采用可锻铸铁铸造成型后做发黑防锈处理，表面粗糙度控制在Ra6.3以下，握持部位做了圆弧过渡，没有尖锐棱角，长时间手持操作不会硌伤手掌；尾部手轮采用滚花设计，表面做防滑纹理，即使手上沾有油污、水渍也能稳定施力旋转，不会出现打滑。

　　从安装边界来看，工具整体长度约150mm，最大宽度约60mm，握持部位的截面尺寸适配成年人手掌抓握范围，工具自重控制在300g左右，可放入常规工具腰包随身携带，不需要额外的收纳空间；滑动刀座与架体导轨的配合间隙控制在0.02mm以内，保证进给过程无旷量，裁切时刀轮不会出现偏移，确保切口平整；支撑滚轮与刀轮的转轴部位都做了润滑脂储油槽设计，日常使用时无需频繁加注润滑油，维护成本极低。

　　实际作业时，只需将管材卡入C型架体开口，旋转尾部手轮让两个支撑滚轮和切割轮同时贴紧管壁，随后绕管材圆周方向转动整个工具，每转动1到2周就小幅旋转手轮进给，持续操作直到管材被完全切断，整个过程不需要对管材做额外固定，小口径管材甚至可以手持管材完成裁切，对于现场没有台钳、工作台的高空作业、狭小空间作业场景，这种操作模式的适配性远高于固定式裁切设备。结构上没有复杂的传动部件，所有易损件仅为切割轮和支撑滚轮，出现磨损后只需松开转轴固定螺钉即可快速更换，不需要专业维修技能，普通作业人员即可完成备件更换；架体的梯形螺纹部位做了表面淬火处理，硬度达到HRC40以上，长期反复进给使用也不会出现螺纹滑牙、磨损的问题，工具整体使用寿命可达数千次裁切作业。针对薄壁铜管、铝管这类易变形材质，进给结构的阻尼做了专门优化，旋转手轮的力矩反馈清晰，作业人员可以直观感知刀轮切入管壁的深度，避免进刀过快导致管材管口被压瘪，裁切后的管口无需额外打磨即可直接进行扩口、套丝、接头连接等后续工序，完全满足管路安装的施工精度要求。
