电源变压器用L型铰接安装固定支架

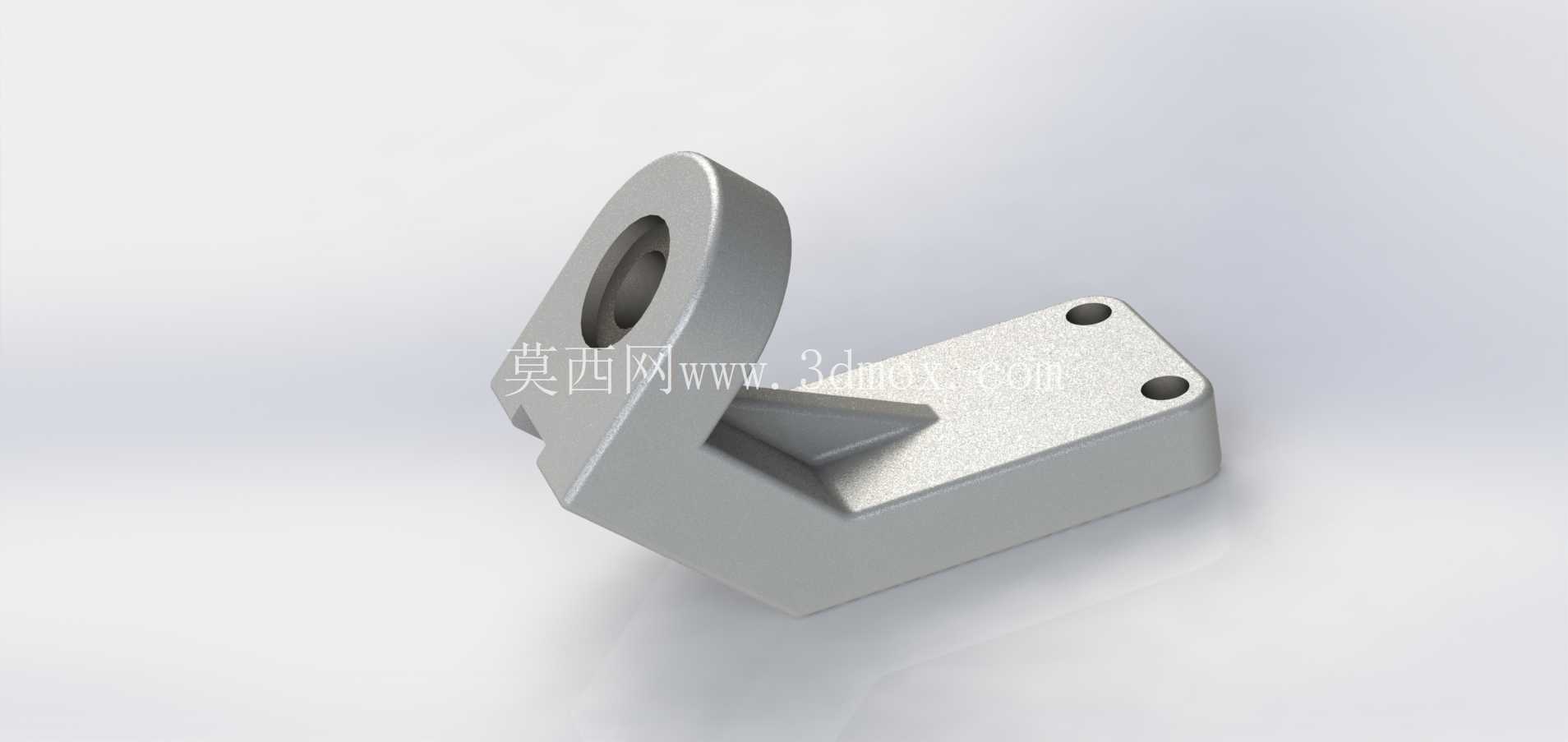

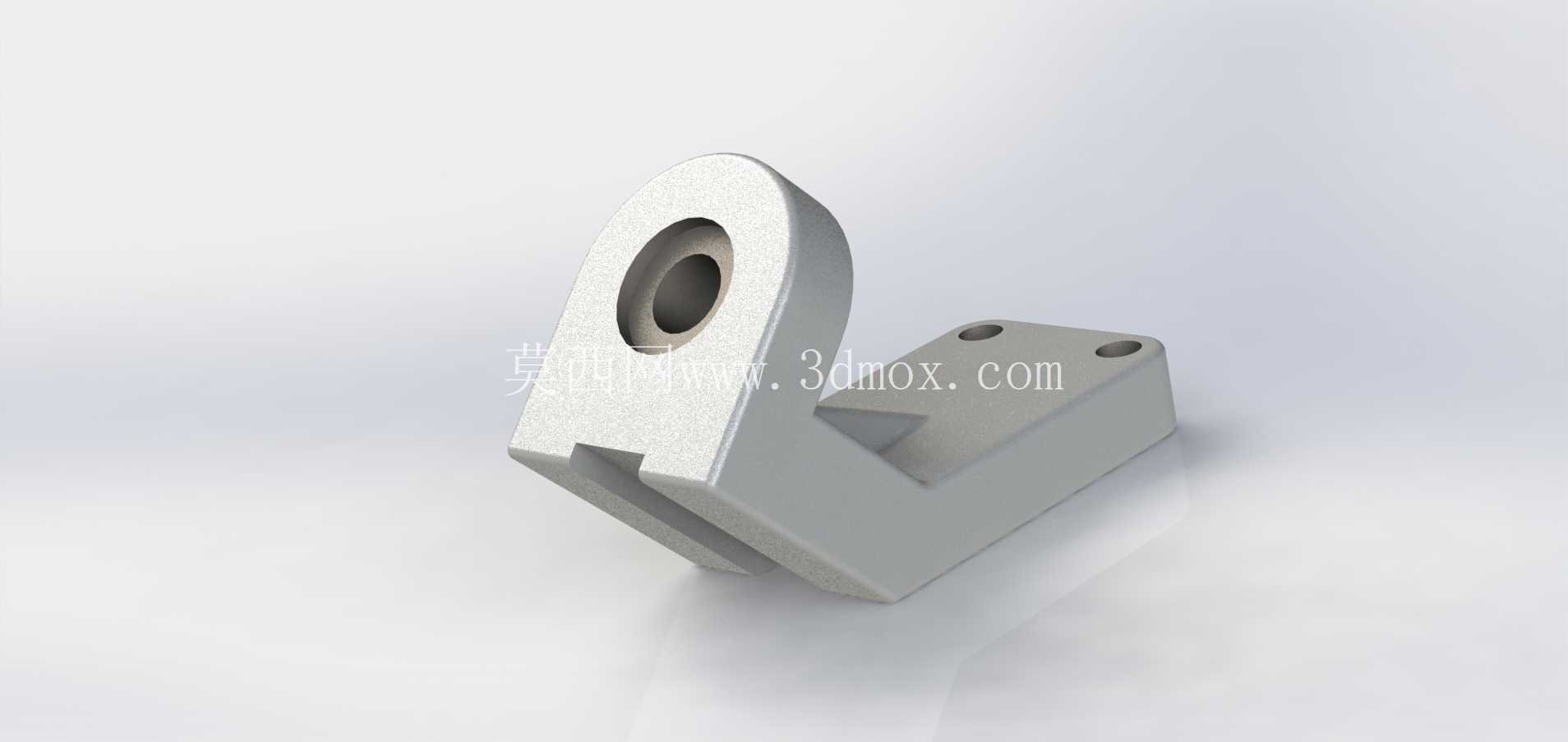

　　从实际使用场景来看，这类支架常被用在需要小幅调整变压器出线方向的装配工位，比如学生实训用的电源组装台架上，变压器需要根据接线作业的朝向调整安装角度，支架上端的铰接孔可以配合销轴实现小范围角度转动，调整到位后再通过底座的两个安装孔完成锁附固定，不需要额外加工转接垫片来调整角度，能减少装配时的辅件使用量。从结构设计逻辑来看，底座部分采用了带缺口的L型弯折结构，缺口位置刚好可以避让变压器底部的凸起定位柱，安装时变压器底部的定位凸台可以直接卡入缺口内，不需要额外做定位治具就能快速对齐安装孔位，能提升批量装配时的对位效率。这款L型铰接安装支架，主要应用于小功率电源变压器的配套安装场景，在教学实训台架、小型电子设备内置电源模块、低压配电控制回路的变压器固定环节都能见到这类结构的身影。区别于常规平板式安装支架，这款支架在结构上做了铰接避让设计，上端带通孔的铰接耳并非与底座垂直设置，而是预留了一定的偏转角度空间，能够适配变压器安装时的接线角度调整需求，避免接线端子与周边钣金件发生硬干涉。

　　底座上的两个沉头安装孔采用对角布置方式，孔位间距适配常规小型电源变压器的底部安装孔距，锁附后不会出现应力集中导致的支架变形问题，沉头结构可以让螺丝头部完全埋入支架表面，不会突出平面刮伤变压器底部的绝缘涂层。上端的铰接耳采用加厚设计，耳板厚度比底座安装面厚2mm左右，铰接孔的内壁做了倒角处理，销轴穿入时不会出现卡滞，同时加厚的耳板能承受变压器自重带来的侧向弯矩，即使设备在运输过程中出现颠簸振动，铰接位置也不会出现开裂变形的问题。

　　从安装边界尺寸来看，支架整体的横向安装跨度控制在60mm范围内，纵向高度不超过50mm，不会占用过多的设备内部安装空间，底座的安装面平面度控制在0.1mm以内，锁附后能与安装基面完全贴合，不会出现翘边导致的固定不稳问题。铰接孔的中心高度距离底座安装面为42mm，这个高度刚好适配常规小型变压器的接线端子高度，接线时线缆不会与支架边缘发生摩擦，能避免线缆绝缘层被磨破导致的短路风险。在材质选择上，这类支架一般采用压铸铝合金一体成型，表面做喷砂氧化处理，既保证了结构强度，又能控制整体重量，不会给安装基面带来额外的负重。支架的所有棱边都做了R0.5的圆角处理，没有尖锐的毛刺，装配作业时不会划伤操作人员的手部，也不会刮伤变压器外层的绝缘漆。

　　在实际装配过程中，这款支架可以先通过上端铰接孔与变压器的铰接端预装，调整好变压器的出线角度后，再锁附底座的两个固定螺丝，整个装配流程不需要复杂的工装夹具，单人就能完成安装作业，能有效降低装配环节的人工成本。对于教学实训场景来说，这类支架的结构简单直观，学生可以通过拆解装配理解铰接固定结构的设计逻辑，掌握安装避让、应力分散这些基础的结构设计要点，也能直观认识到五金支架在电气设备安装中的实际作用。不同于市面上通用的直角支架，这款支架的铰接耳偏转角度是经过实际装配验证的，调整角度范围在0-15度之间，刚好覆盖小型电源变压器接线时需要调整的角度区间，不会因为角度过大导致变压器重心偏移，也不会因为角度范围太小无法满足接线避让需求。底座的缺口宽度与变压器底部定位凸台的尺寸采用间隙配合，间隙量控制在0.2mm左右，既可以方便对位安装，又不会出现安装后变压器晃动的问题。
