便携式医用雾化吸入给药装置结构设计

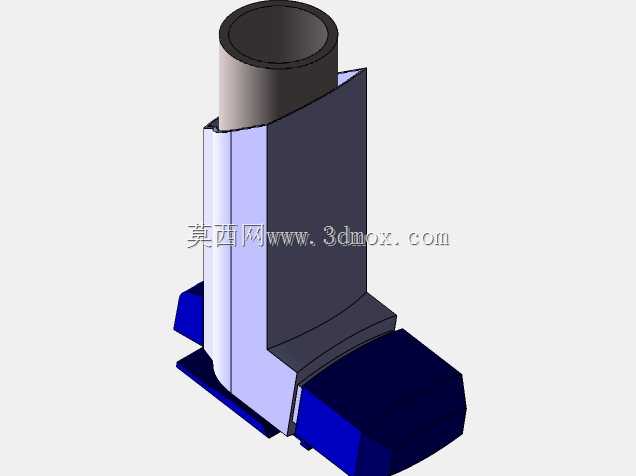

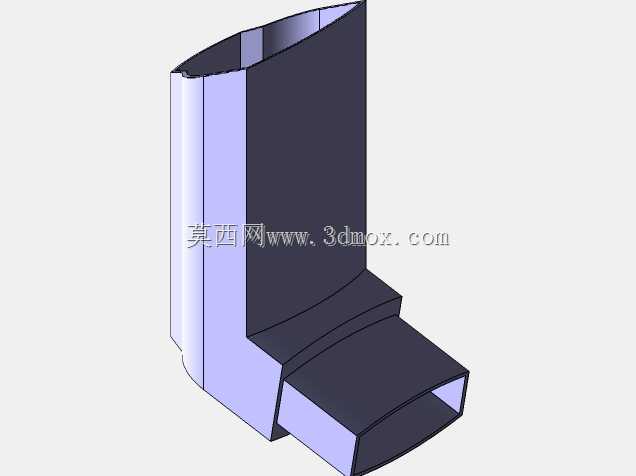

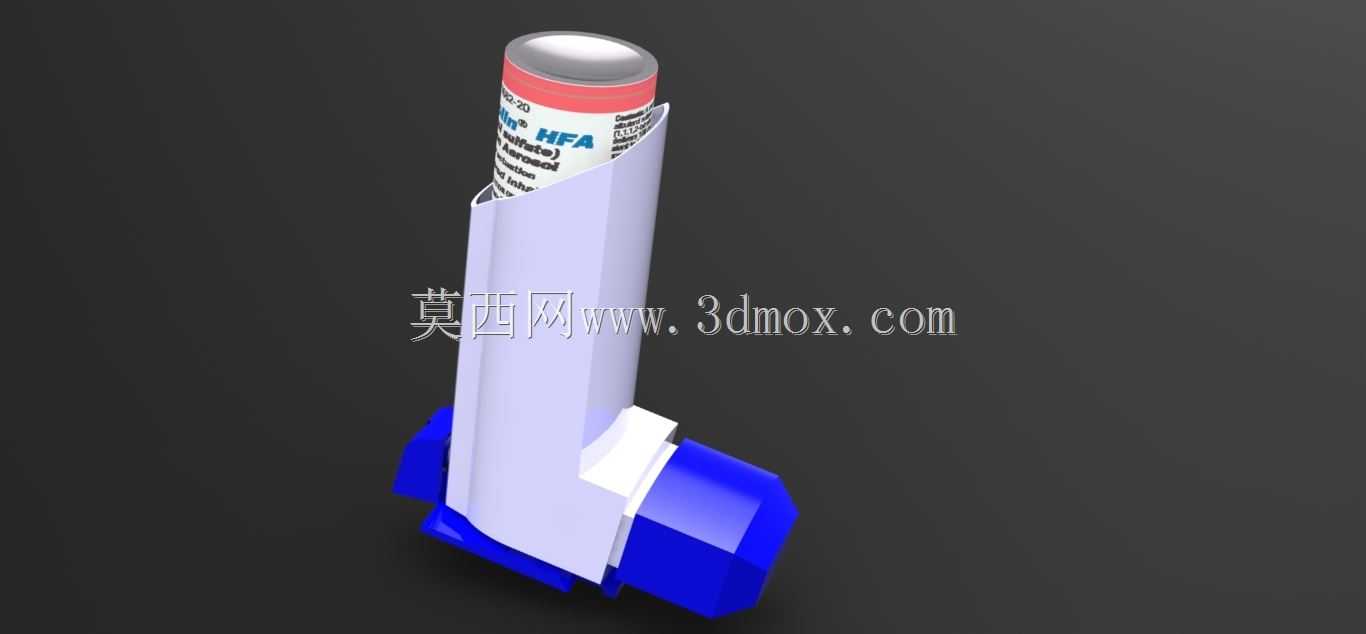

这款手持吸入装置的结构设计，核心围绕呼吸科门诊、家庭慢病管理场景下的便携给药需求展开，日常用于哮喘、慢性阻塞性肺疾病患者的支气管扩张剂、糖皮质激素等药剂的呼吸道递送，相比口服给药能直接将药剂输送至气道靶位，大幅降低全身用药的副作用，提升局部药效浓度。从结构设计逻辑来看，整体采用L型手持布局，完全贴合单手握持的人机工程要求，竖向的储药罐仓与横向的吸嘴段呈固定夹角，患者握持时手腕无需过度弯折，口腔贴合吸嘴时自然放松，长时间握持给药也不会产生肌肉酸胀感。储药仓部分采用半包裹式外壳设计，内部预留标准规格的气雾药剂罐安装空间，外壳侧壁设置的开口既方便观察药剂罐的剩余药量标识，也能在更换药剂时提供施力点位，无需额外工具即可完成药剂罐的拆装更换，日常居家使用时老人也能独立操作。吸嘴段采用圆弧过渡的流线型外形，接触口腔的端面做了大圆角钝化处理，避免棱角刺激口腔黏膜，内部的气流通道做了等截面优化设计，药剂从罐体喷嘴喷出后，能顺着通道平稳进入口腔，不会因为通道截面突变产生紊流导致药剂附着在通道内壁造成药量损耗。装置顶部设置的按压触发结构，与药剂罐的顶部阀门精准对位，按压行程与药剂罐的阀门开启行程完全匹配，患者用拇指按压顶部端盖即可触发药剂喷射，按压力度控制在单指可轻松触发的区间，不会因为按压力度过大导致患者握持不稳，也不会因为力度过小出现阀门未完全开启的喷药不足问题。外形尺寸上整体控制在成人单手握持的舒适区间，竖向长度不超过普通成人手掌的宽度，横向吸嘴段长度刚好贴合口唇到握持位的距离，安装边界上无需额外的固定支架，日常可放置在普通口袋、随身药盒中，外部没有突出的尖锐结构，随身携带时不会剐蹭衣物或其他随身物品。外壳的分体式卡扣结构设计，方便拆解后清洁吸嘴与气流通道，避免长期使用后药剂残留滋生细菌，各部件的配合间隙控制在合理范围，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致拆解困难，日常维护无需专业工具即可完成。
