四缸发动机排气歧管结构设计方案

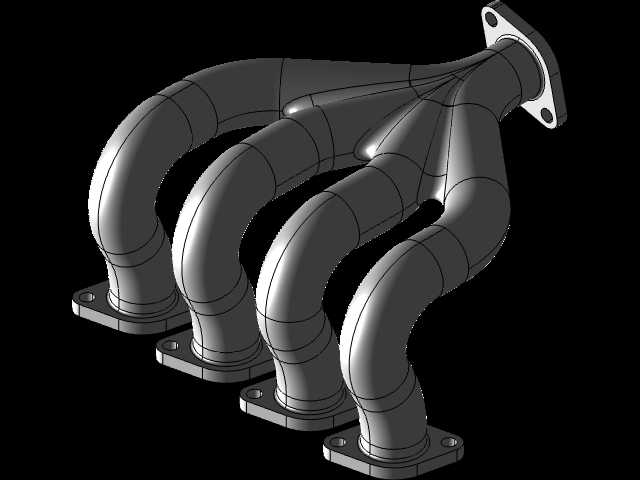

在往复式内燃机的进排气系统开发中，排气歧管的设计直接决定了发动机的排气效率、充气系数与动力输出表现，是动力总成结构设计中不可忽视的核心零部件。这款四缸发动机用排气歧管，采用四合一等长管路布局，四个独立进气接口分别对应直列四缸发动机的四个气缸排气口，每个进气端都设计了带螺栓过孔的方形安装法兰，法兰面加工精度要求控制在平面度0.05mm以内，保证与气缸盖排气侧结合面的密封性能，避免高温高压废气泄漏，安装时需匹配对应厚度的金属复合密封垫片，按照规定扭矩对角紧固螺栓，防止法兰面受力不均产生翘曲变形。

从实际应用场景来看，这类排气歧管多用于1.5L-2.5L排量的直列四缸自然吸气或小排量涡轮增压发动机，覆盖家用乘用车、轻型商用车、小型工程机械动力单元等多个装机场景，核心作用是将各个气缸排气门排出的高温高压废气有序汇集，通过统一的出口法兰输送到三元催化器、消声器等后续排气处理单元，最终引导废气排出车外。设计过程中首先要规避各缸排气干涉问题，四个支管的弯曲弧度、管路长度经过反复迭代调整，尽可能保证各缸到排气出口的管路长度差值控制在5%以内，让各缸排气背压保持一致，避免出现某一缸排气不畅导致的动力损失、怠速抖动问题，同时减少排气脉冲之间的相互干扰，提升发动机在中低转速区间的扭矩输出表现。

管路的弯曲成型设计充分考虑了流体阻力特性，所有弯折位置都采用大曲率圆角过渡，没有直角突变结构，降低废气流经管路时的沿程阻力与局部阻力，减少排气背压对发动机充气效率的负面影响。管壁厚度根据排气温度场分布做差异化设计，靠近气缸盖的进气端区域长期承受800℃以上的高温排气冲刷，适当增加壁厚提升耐热变形能力，靠近出口端的区域排气温度有所降低，在保证结构强度的前提下适当调整壁厚，实现零部件的轻量化设计，降低动力总成的整体重量。

安装边界方面，四个进气法兰的中心距严格匹配对应机型气缸盖的排气口布置尺寸，法兰上的安装孔位置公差控制在±0.1mm，保证装配时的互换性，不需要额外修配即可完成对位安装。出口端采用圆形法兰结构，带两个对称布置的螺栓固定孔，可直接对接下游三元催化器的进气端接口，整体安装空间充分考虑了发动机舱内的周边部件避让，管路外侧与发动机缸体、周边线束、冷却管路的安全间隙预留不小于15mm，避免车辆运行过程中振动导致的部件干涉磨损，同时给高温管路的热膨胀预留足够的变形空间，防止热应力集中导致的管路开裂、法兰变形等失效问题。

在结构强度校核环节，需要重点考虑发动机运行过程中的振动载荷、排气高温带来的热变形影响，管路的加强筋布置在弯折应力集中区域，提升整体结构的抗疲劳性能，经过台架耐久验证，可覆盖发动机全生命周期的使用要求，不会出现管路开裂、密封失效等常见故障。这类歧管的设计逻辑完全围绕发动机的实际运行工况展开，从流体效率、结构强度、安装适配性多个维度做平衡，既满足排气系统的功能需求，也兼顾量产加工的工艺可行性，适合采用铸造或者不锈钢弯管焊接工艺实现批量生产。
