曲面分离式双独立圆顶结构件设计

这类双体分离圆顶结构，常应用在小型承压腔体端盖、流体分流腔顶盖、精密仪器密封端头等场景中，区别于传统一体式圆顶结构，通过曲面分割形成两个独立本体，可满足同一安装位下双介质通路分隔、双腔体独立承压、分体式拆装维护的实际需求。在流体控制类设备中，这类结构可作为分流阀的顶端密封件，两个独立圆顶分别对应不同介质的流道出口，避免不同介质在端盖位置出现混流，同时曲面分割的接缝位置可配合密封胶条实现径向密封，相比平面分割的端盖，曲面接缝的密封路径更长，在交变压力工况下的密封可靠性更优。在小型精密仪器的防护端盖应用中，分体式圆顶可分别对应内部两个独立的传感模块，后期维护时可单独拆卸对应位置的圆顶部分，无需拆解整个端盖结构，减少维护过程中对内部精密元件的触碰干扰。

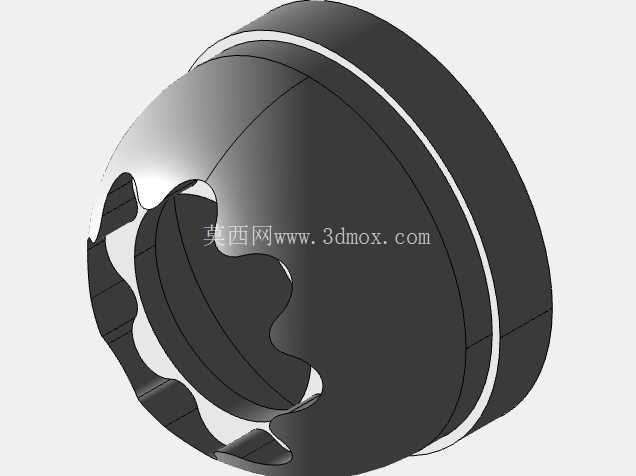

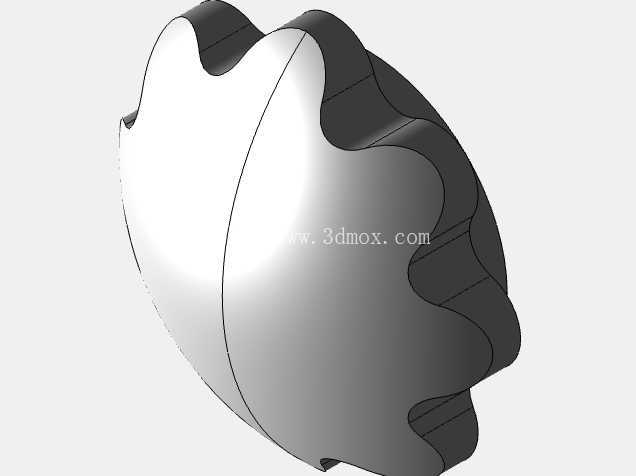

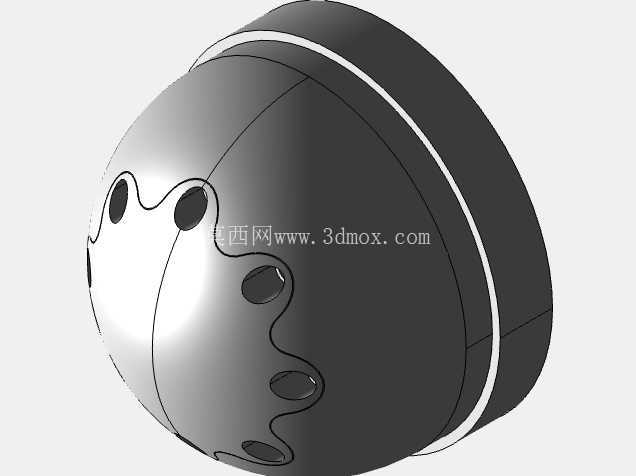

从功能特性来看，该结构的曲面分割线并非规则的平面截交线，而是采用波浪形曲面分型，这种设计首先考虑的是压铸成型过程中的脱模顺畅性，波浪形分型面可在压铸时增大两个分体件的结合面摩擦力，避免装配后受振动影响出现周向错位，同时波浪形的边缘可设置定位凸台与凹槽，装配时无需额外定位销即可实现快速对位，降低装配工序的复杂度。圆顶本体上开设的多个通孔，分别对应紧固件安装、介质通路、传感器探头伸出等功能，孔位的排布沿着曲面分割线的走向均匀分布，保证每个分体件上的紧固件受力均匀，避免局部压紧力过大导致密封面变形。圆顶外侧的环形凸缘，是主要的安装压紧面，凸缘的厚度根据承压等级计算得出，可承受安装时紧固件的压紧力，同时凸缘上可预留密封槽，安装O型密封圈实现与腔体端面的轴向密封。

设计过程中，首先需要确定两个独立本体的功能边界，根据各自对应的内部腔体尺寸，反推圆顶的曲面曲率，保证两个分体圆顶拼接后形成完整的球面轮廓，不会出现局部凸起或凹陷，避免外部出现应力集中点。曲面分割线的绘制需要兼顾成型工艺与装配需求，分割线的走向要避开孔位的加工区域，防止孔位跨在分割线上导致密封失效，同时分割面的拔模角度要符合压铸工艺的要求，避免出现倒扣结构导致脱模困难。建模阶段采用曲面建模的方式，先构建完整的圆顶外曲面与内曲面，再通过投影曲线将波浪形分割线映射到曲面上，利用分割曲面命令将整体曲面拆分为两个独立部分，之后分别对两个部分进行实体加厚，加厚过程中要保证两个分体件的结合面完全贴合，没有间隙或重叠。孔位的设计需要在实体加厚完成后进行，根据实际安装需求确定每个孔的直径与深度，孔口位置要做倒角处理，避免安装时划伤密封件或操作人员。

从安装边界来看，该圆顶结构的整体外径与配套腔体的端面内径匹配，安装时外侧环形凸缘搭在腔体端面的止口上，凸缘的外径比腔体止口的外径小0.2mm到0.5mm，预留安装调整间隙，凸缘的厚度根据密封压缩量计算，保证密封圈压缩到设计压缩率时，凸缘端面与腔体端面刚好贴合，避免过度压缩导致密封圈失效。两个分体件的结合面处，设计有相互配合的止口结构，一个分体件上设置凸止口，另一个设置凹止口，止口的配合间隙控制在0.1mm以内，既保证装配时的对位精度，又不会因为加工误差导致装配困难。圆顶的整体高度根据内部腔体的深度确定，保证圆顶内表面与内部元件之间留有足够的安全间隙，避免设备运行过程中内部元件与圆顶发生碰撞。在承压工况下使用时，需要对圆顶的壁厚进行强度校核，根据工作压力、材料的许用应力计算出最小壁厚，同时在圆顶内表面的曲面转折处设置过渡圆角，减少应力集中，提升结构的抗疲劳性能。
