壁挂式多功能健身训练梯凳结构设计

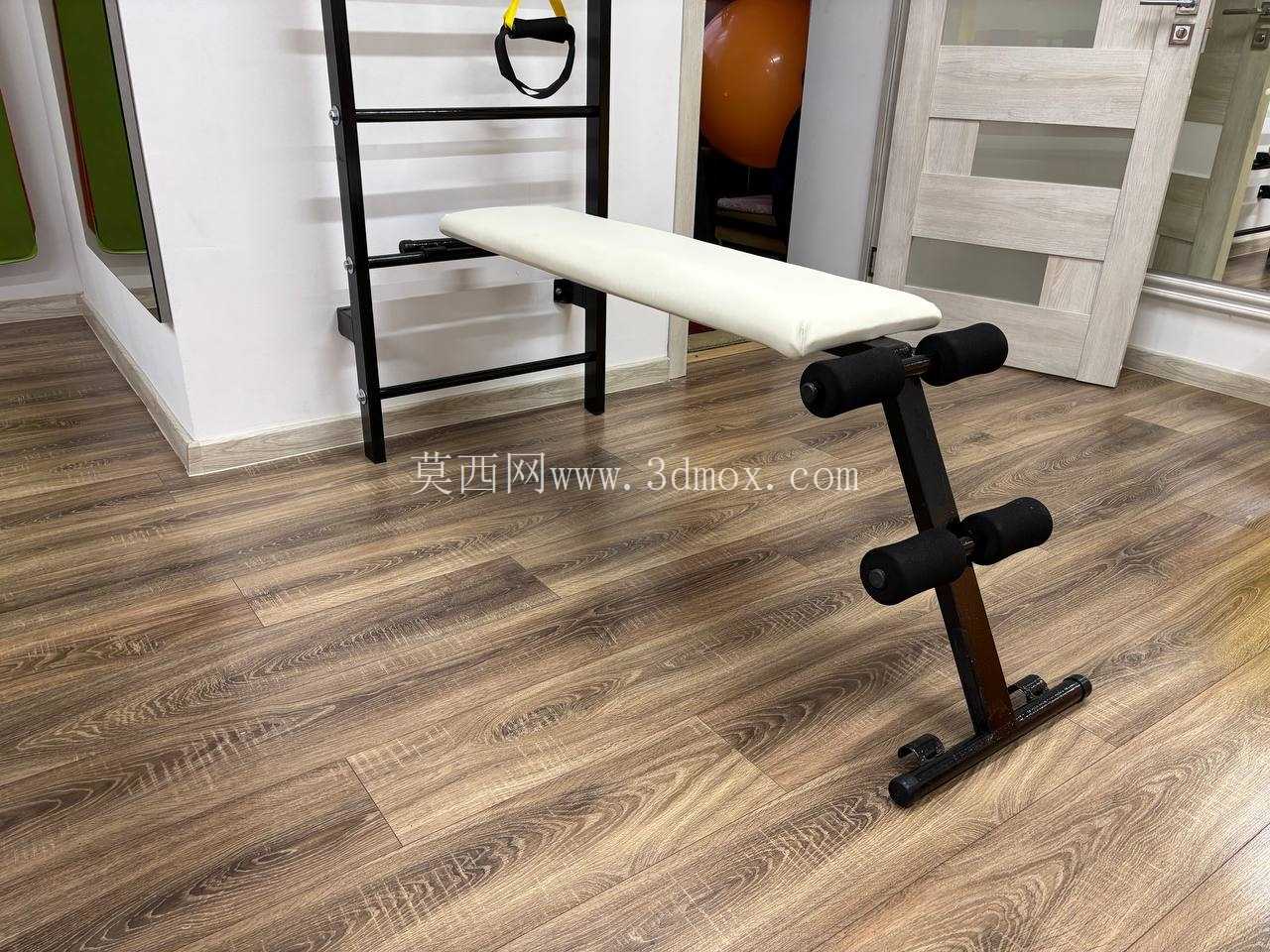

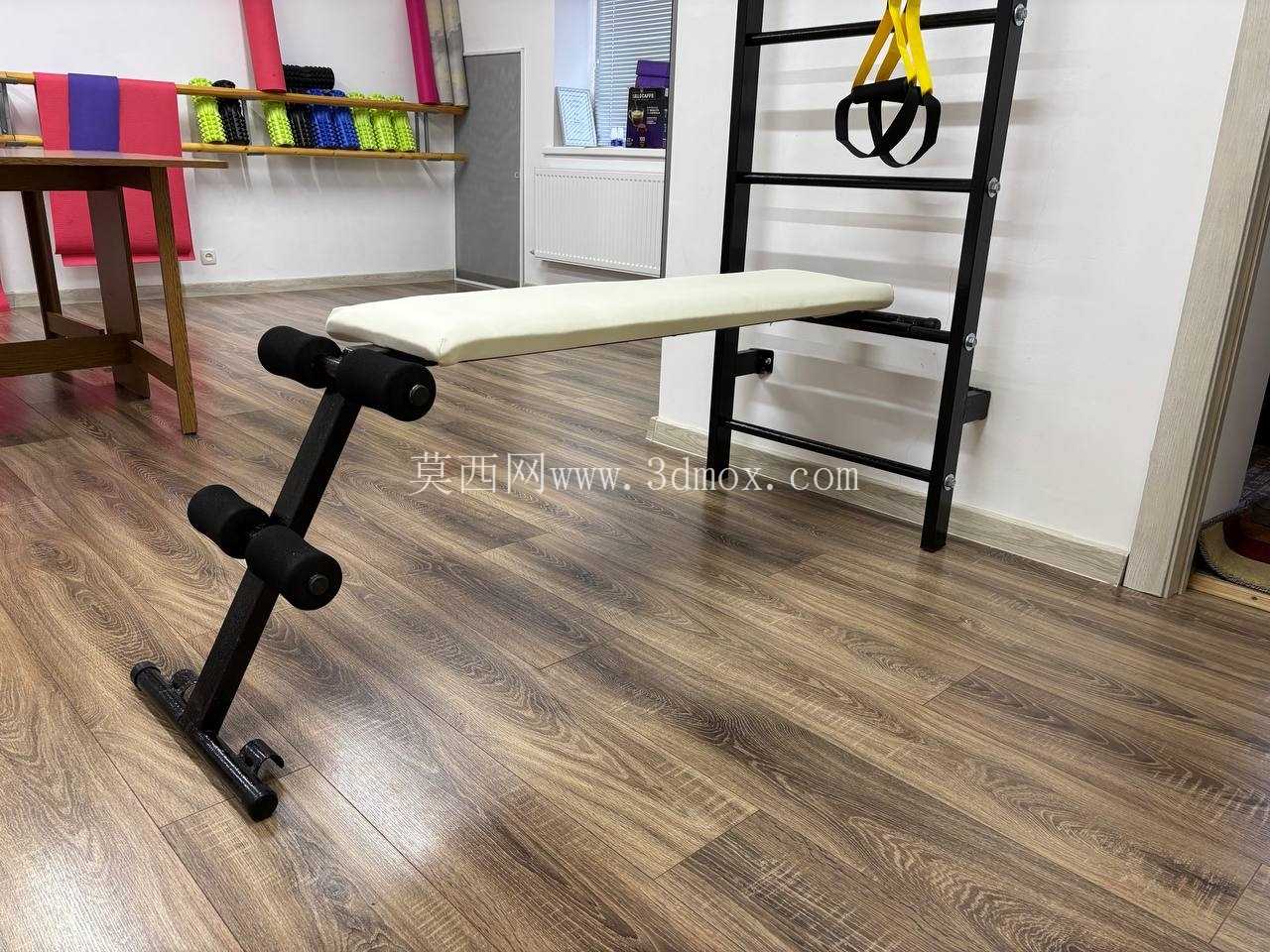

这款壁挂式梯凳主要面向家庭健身场景、小型私教工作室以及居家康复训练空间使用，区别于传统落地式健身凳，它依托墙面肋木架作为安装载体，能够大幅节省地面占用空间，尤其适配小户型居家健身区域、层高有限的复式空间以及需要灵活调整训练布局的小型健身场所。从实际使用功能来看，它既可以作为平板凳完成哑铃卧推、坐姿肩推、仰卧臂屈伸等基础上肢力量训练动作，前端配置的泡棉压腿组件也能辅助使用者完成仰卧起坐、山羊挺身等核心训练动作，配合壁挂肋木架的不同挂点位置，还能实现上斜、下斜凳面角度的快速调整，覆盖多关节、多肌群的训练需求。

设计过程中首先考虑的是安装边界与承重匹配问题，安装基面需要满足实心墙体或者带加强衬板的空心墙体要求，挂接结构采用快拆式卡扣设计，不需要额外工具就能在肋木架的不同横杆位置调整凳体高度，凳面整体长度控制在1100mm，宽度280mm，表面覆盖高密度回弹海绵与耐磨PU面料，既保证训练时的支撑舒适度，也能避免长期使用出现面料破损、海绵塌陷的问题。凳体主框架采用40*40mm的方形钢管焊接成型，管壁厚度2mm，整体静态承重可以达到150kg，能够满足绝大多数普通训练者的使用载荷要求，前端的压腿辊采用双组独立泡棉结构，上下两组辊轴间距180mm，可以适配不同腿围的使用者，压腿组件与主框架之间采用螺栓锁紧的角度调节结构，能够根据凳面的倾斜角度同步调整压腿位置，避免训练时出现腿部滑脱、支撑不到位的问题。

从结构细节来看，凳面与主框架的连接位置采用多组加强筋焊接，避免长期受载出现焊缝开裂的问题，所有与人体接触的金属边缘都做了圆角打磨与橡塑包边处理，防止训练过程中磕碰划伤。挂接卡扣与肋木架横杆的接触位置增加了橡胶防滑衬垫，既可以避免金属之间硬接触刮伤肋木架表面涂层，也能提升挂接后的摩擦力，防止大重量训练时凳体出现滑移。凳体底部不设置落地支撑脚，完全依靠壁挂挂点承载载荷，这就要求在前期安装定位时，必须保证挂点的水平度误差控制在2mm以内，避免凳面出现倾斜影响训练体验，同时肋木架本身的安装强度也需要提前校核，确保肋木架与墙体的连接锚栓能够承受凳体加载后的总载荷。

在实际场景适配中，这款梯凳可以根据训练需求调整不同的安装高度，当挂接在肋木架下部横杆位置时，凳面高度为450mm，与常规商用平板凳高度一致，适合完成卧推、坐姿划船等动作；当挂接在中部横杆位置时，凳面高度提升至600mm，可以配合完成跳箱、台阶训练等有氧+力量的复合训练动作；如果将凳面调整为倾斜状态，上斜角度最大可以达到30度，能够满足上斜卧推、上斜飞鸟等针对胸肌上束的训练需求，下斜角度最大可以达到15度，适配下斜仰卧起坐、下斜推胸等动作。设计时也充分考虑了收纳需求，当不需要使用时，可以将凳体向上翻折挂在肋木架上部，完全不占用地面通行空间，翻折操作只需要拔出两侧的定位插销即可完成，不需要拆卸任何零部件，操作门槛极低。

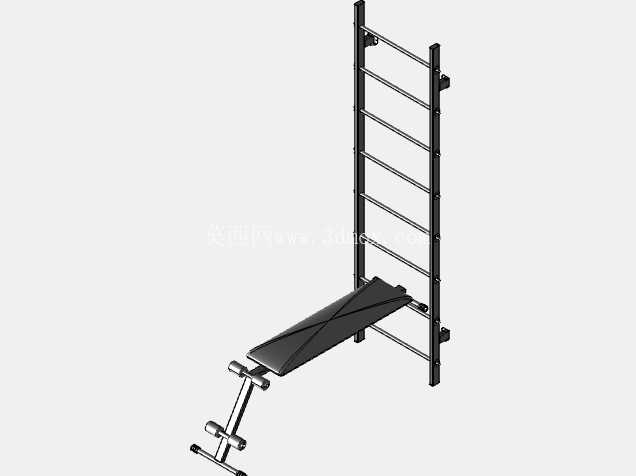

从结构建模的角度来看，整个模型完整还原了焊接框架、挂接卡扣、角度调节机构、泡棉辊、凳面软包的所有细节，所有配合位置的公差都按照实际机加工与焊接工艺要求预留，比如钢管焊接的焊脚尺寸控制在3mm，卡扣与横杆的配合间隙控制在1.5mm，角度调节孔的位置度误差控制在0.2mm以内，完全可以直接导出工程图用于实际生产加工。不同于市面上常见的落地式可调健身凳，这款壁挂梯凳的核心优势就是空间利用率极高，对于没有多余空间摆放大型健身器材的居家场景非常友好，同时结构简单可靠，没有复杂的传动与调节机构，后期维护成本极低，只需要定期检查锁紧螺栓的预紧力、更换磨损的泡棉部件即可长期使用。在材料选型上，主框架采用静电喷塑工艺处理，表面耐磨耐刮，泡棉采用高回弹冷发泡沫，长期受压也不会出现永久变形，面料采用耐磨耐汗的PU材质，日常清洁只需要用湿布擦拭即可，能够很好地适配健身场景下易出汗、需要频繁清洁的使用需求。
