200×100R300规格梯形托盘水平弯通构件

在工业厂区线缆布设、数据中心机房走线、商用建筑弱电系统搭建场景中，线缆路径的水平转向一直是桥架布设环节需要重点处理的节点，常规直段桥架无法直接完成90度转向的平滑过渡，若采用现场切割拼接的方式，不仅会破坏桥架原有防腐涂层，拼接处的毛刺、错位还极易划伤线缆外护套，长期使用后拼接段的结构强度也难以满足线缆承重要求，容易出现形变下坠的问题。这款梯形托盘水平弯头正是为解决水平转向段的标准化布设需求设计的构件，可直接与同规格直段梯形托盘对接，无需现场二次裁切加工，能大幅缩短现场施工周期，同时保证转向段的结构一致性。

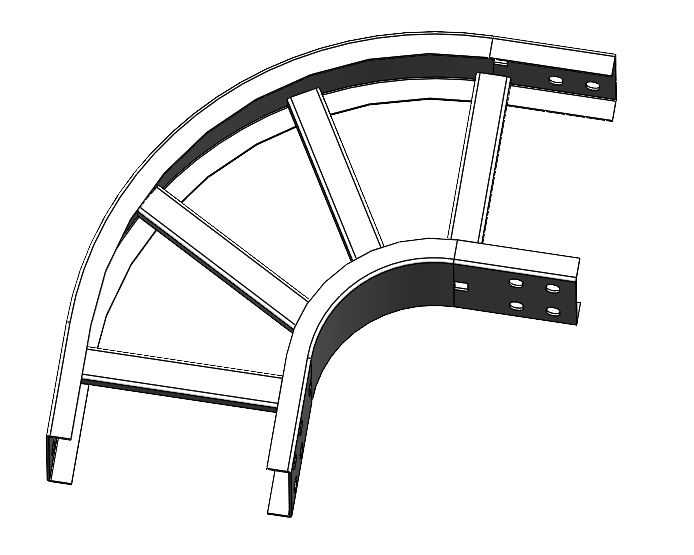

从结构设计来看，该构件采用梯形托盘的经典镂空结构，两侧为带连接孔的侧边护板，中间设置多道横向加强筋，既保留了梯形桥架散热性好、线缆可视易排查的优势，又通过加强筋的排布提升了弯弧段的抗形变能力。弯弧段的曲率半径设置为R300，这个尺寸是综合考量常规电力电缆、控制线缆的最小弯曲半径要求确定的，能避免线缆在转向处出现弯折角度过大导致的线芯损伤、绝缘层开裂问题，适配绝大多数常规电压等级的工业线缆布设需求。构件的截面尺寸为200mm宽、100mm高，可与同截面规格的直段梯形托盘完美适配，两端的连接孔位完全匹配标准连接件的安装尺寸，现场安装时只需用配套的连接螺栓将弯头两端与直段桥架的侧边护板锁紧，即可完成转向段的拼接，安装后接缝平整无凸起，不会对线缆拖拽敷设造成阻碍。

在实际工程应用中，这类水平弯头通常用于桥架路径需要做90度水平转向的位置，比如车间内柱网避让、机房内机柜列间走线转向、建筑弱电井外水平路由转折等场景。不同于槽式桥架弯头的封闭结构，梯形结构的弯头在转向处依然保持了良好的开放特性，后期运维时可以直接观察到内部线缆的排布状态，出现线缆老化、接头故障时无需拆卸整段构件即可完成排查作业。设计过程中，针对弯弧段的受力特性做了专门的结构优化：弯弧内侧的护板做了加厚处理，抵消线缆布设时向内的挤压力，避免长期使用后内侧护板出现向内凹陷变形；横向加强筋的排布密度比直段桥架更高，在弯弧的中段、两端对接位置都设置了加强筋，保证整段弯头的承重能力与同规格直段桥架一致，满布线缆时也不会出现弯弧段下垂、对接处错位的问题。

安装边界方面，该弯头的90度转向结构在布设时需要预留足够的安装空间，弯弧外侧的延伸尺寸需要结合R300的曲率半径提前核算路由，避免与周边的管道、建筑结构、其他设备产生干涉。两端的连接孔位采用长圆孔设计，允许安装时存在少量的位置偏差，降低现场安装的对位难度，即使直段桥架的安装存在小范围的尺寸误差，也可以通过长圆孔的调节余量完成对接，不会出现孔位错位无法安装的情况。构件的侧边护板高度与直段桥架保持一致，安装后侧边的防护高度连续，能避免线缆从桥架侧边脱出，同时护板边缘都做了钝化处理，没有尖锐毛刺，施工人员拖拽线缆时不会被划伤，也不会损伤线缆的外护套。不同于现场自制的拼接弯头，这款标准化的水平弯头在弯弧处的过渡平滑，没有突兀的折角，线缆敷设时可以顺着弯弧自然排布，不会出现局部应力集中的情况，能有效延长线缆的使用寿命，降低后期运维的更换成本。在多排桥架并行布设的场景中，同规格的水平弯头可以保持统一的转向曲率，让整体桥架排布整齐美观，也方便后期不同回路的线缆区分管理。
