200×100R300梯形托盘垂直弯通构件

在工业厂区布线、数据中心机房线缆敷设、商业综合体强电弱电整合排布的场景里，线缆转向位置的支撑构件一直是布线系统里容易被忽略但直接影响施工效率与后期运维的关键部件。这款梯形托盘垂直弯头，是专门针对垂直转向段的线缆支撑需求设计的过渡构件，适配宽度200mm、侧边高度100mm的梯形托盘桥架，转弯半径设定为R300，刚好匹配常规动力电缆、控制电缆的最小弯曲半径要求，避免线缆在转向位置出现过度弯折导致的绝缘层破损、线芯损伤问题。

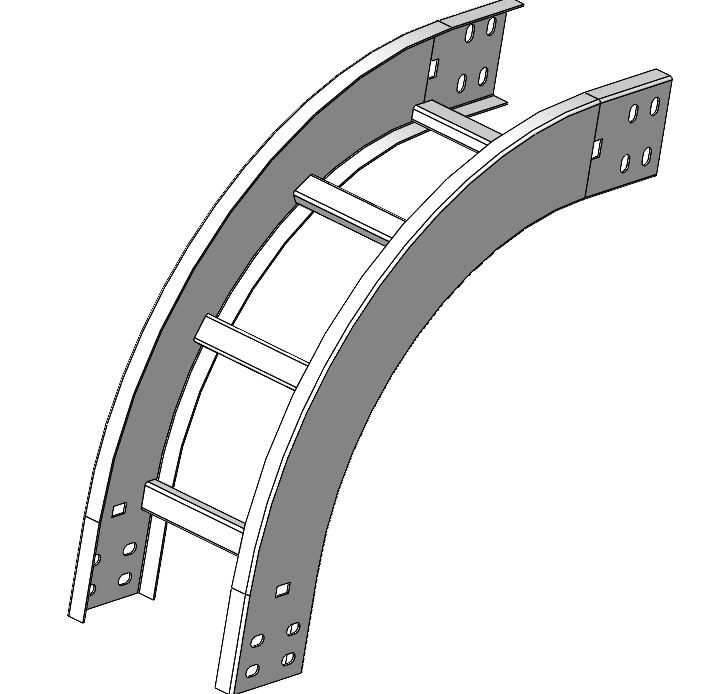

从结构设计来看，构件整体采用双侧弯弧侧板搭配横向梯撑的结构，和直段梯形托盘的结构形式完全统一，转向过程中不会出现支撑结构的突变，线缆铺设时可以顺着弯弧侧板平滑过渡，不会出现局部悬空、受力集中的情况。两端的连接端板上预留了标准的螺栓连接孔位，孔位间距和同规格直段托盘的连接孔完全匹配，现场安装时不需要额外打孔修正，直接用配套的连接螺栓、连接板就能和前后直段托盘完成刚性连接，安装对位效率比非标准构件提升至少40%，也能保证连接位置的结构强度，满足桥架系统的载荷要求。

设计过程中，首先要考虑的是垂直转向段的载荷传递逻辑：垂直安装的桥架段，线缆的自重会沿着桥架走向传递到转弯位置，所以弯弧侧板的厚度设定和直段侧板保持一致，同时在弯弧的曲率变化位置做了局部的应力加强，避免长期载荷下出现侧板变形、梯撑脱落的问题。横向梯撑的间距和直段托盘保持统一，保证线缆铺设时的支撑点密度一致，不会因为转向位置支撑间距变大导致线缆下垂，尤其是大直径的动力电缆，均匀的支撑点能有效分散线缆自重，避免长期运行后线缆外层护套出现磨损。

从安装边界来看，这款弯头的转弯外轮廓尺寸严格按照R300的曲率控制，现场排布桥架走向时，可以直接按照这个曲率预留安装空间，不需要额外考虑构件的外凸余量，在空间紧凑的电缆竖井、机房走线架转角位置，能最大化利用有限的布线空间，避免和其他管线、建筑结构出现干涉。两端连接端的端面垂直度控制在行业标准允许的公差范围内，和直段托盘连接后不会出现错位、缝隙过大的问题，既能保证线缆铺设时不会被接缝位置的毛刺划伤，也能让整个桥架系统的接地连续性更好，不需要额外做跨接处理就能满足电气导通的要求。

实际应用中，这类垂直弯头主要用在水平桥架转垂直桥架的过渡位置，比如厂房内从水平主桥架引下到设备端的垂直段起点，或者电缆竖井内水平方向进出线的转角位置，相比槽式弯头，梯形的结构形式通风散热性更好，大电流动力电缆运行时产生的热量可以直接通过梯撑之间的空隙散发，不会因为热量积聚导致线缆温度过高影响载流量。同时开放式的结构也方便后期运维时检查线缆状态，新增或者更换线缆时，不需要拆开整个弯头的盖板，直接从侧面就能操作，大幅降低后期的运维工作量。

设计时还特意考虑了不同场景的适配性，构件的连接孔位采用长圆孔加圆孔的组合设计，现场安装时如果存在小范围的安装误差，可以通过长圆孔进行微调，不需要对构件进行二次切割打磨，既降低了现场施工的难度，也避免了现场加工破坏构件的表面防腐层，影响整体的使用寿命。弯弧位置的梯撑排布顺着曲率方向均匀布置，每一根梯撑都和两侧侧板垂直焊接固定，焊接位置做了打磨平滑处理，没有尖锐的毛刺和焊渣残留，铺设线缆时不会刮伤线缆的外护套，从细节上保证布线施工的安全性。
