工业厂房双坡式钢结构屋顶桁架设计

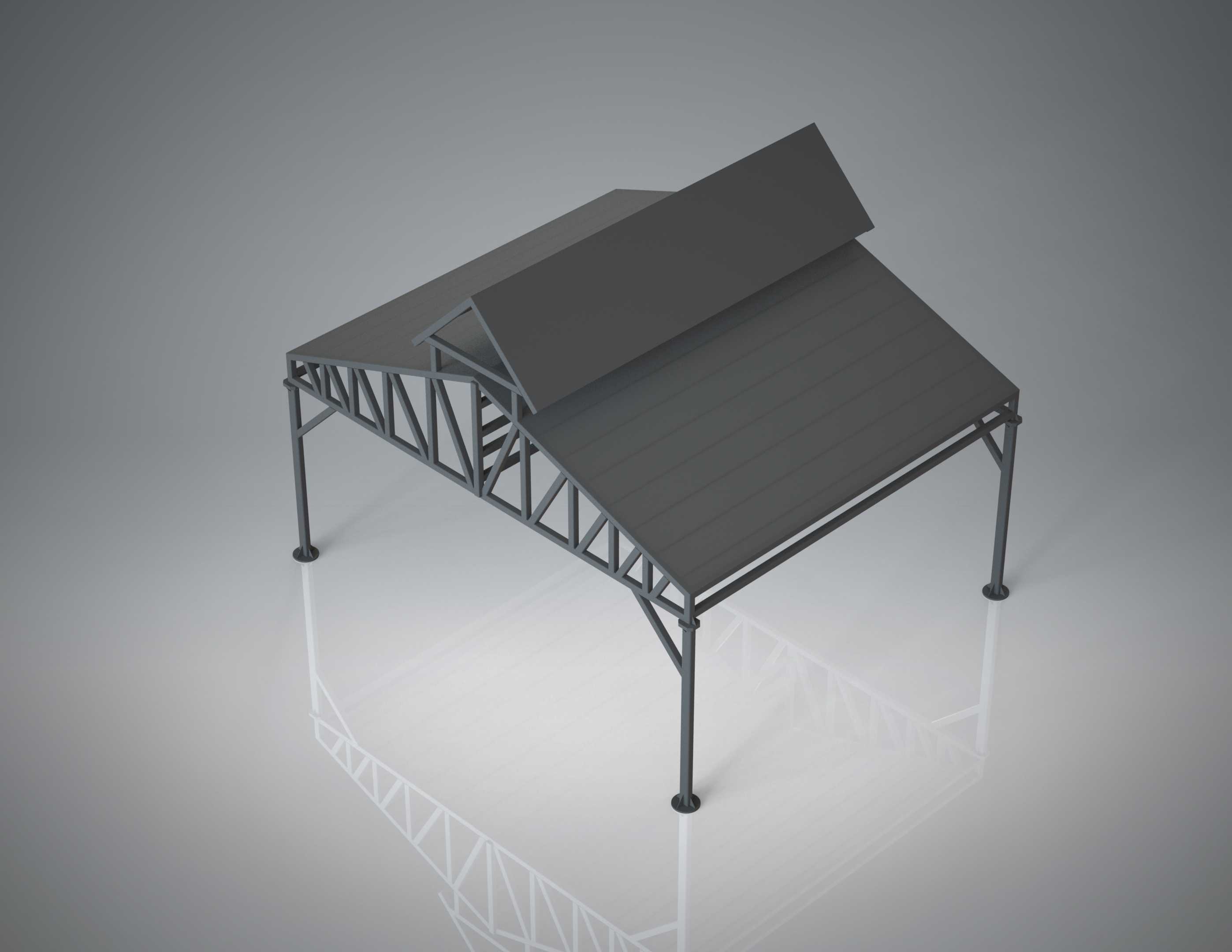

　　这类屋顶桁架常应用于中小型工业厂房、户外设备遮阳雨棚、临时仓储篷房的屋面承重体系，核心作用是承担屋面覆盖材料的自重、区域积雪荷载、风荷载以及偶尔的屋面检修活荷载，将所有竖向与水平方向的荷载通过立柱平稳传递到下部基础结构，避免屋面出现局部凹陷、整体垮塌的风险。从结构形式来看，本次设计采用的是三角形腹杆组合的双坡桁架形式，上弦杆按照屋面排水坡度设置倾斜角度，既能够满足屋面排水的坡度要求，避免屋面积水渗漏，也能让上弦杆在承受屋面竖向荷载时，力的传递路径更贴合杆件轴向受力特性，减少杆件承受的附加弯矩，充分发挥型钢材料的轴向承载优势。

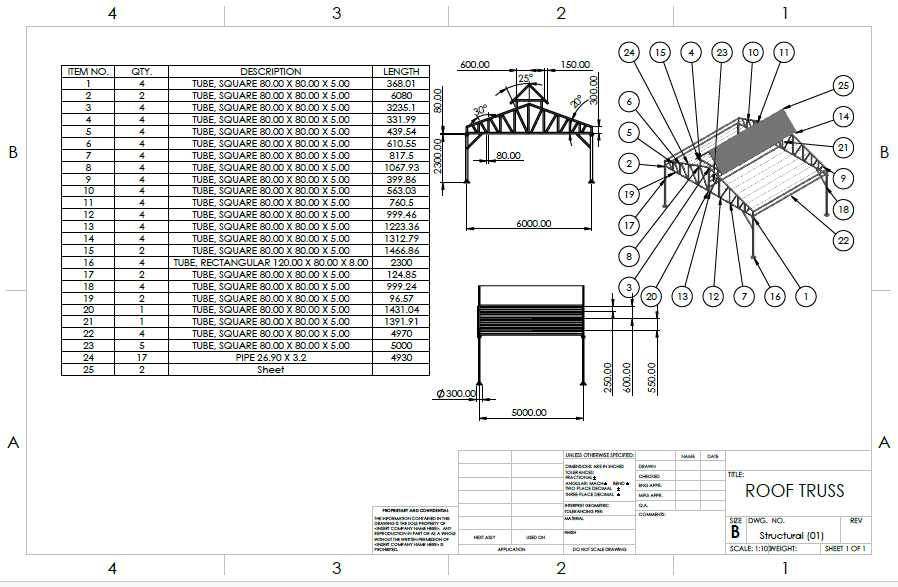

　　设计过程中优先采用焊接连接的节点形式，所有腹杆与弦杆的交接位置都做了贴合切口处理，保证杆件之间的接触面完全贴合，焊接时能够形成连续的焊缝，避免出现应力集中的缺口，相比螺栓连接的桁架，焊接桁架的整体刚度更好，节点滑移量极小，在承受动荷载或者风振作用时，结构的整体变形量更小，适合跨度在4到6米之间的中小型屋面场景。从安装边界来看，桁架下端与支撑立柱采用法兰盘配合地脚螺栓的连接形式，立柱底部设置圆形的安装底板，底板上预留螺栓孔，安装时可以通过调整螺栓的紧固程度来微调桁架的整体水平度，降低对下部基础施工精度的要求；单榀桁架的宽度控制在3米左右，高度在屋脊位置达到2.2米，檐口位置高度为1.8米，既能够保证屋面有足够的排水坡度，也不会因为桁架过高导致侧向稳定性不足，安装时不需要额外设置大量的临时支撑，仅需要在两榀桁架之间加装横向系杆，就能够保证整个屋面体系的侧向稳定，避免桁架出现平面外失稳的问题。

　　在杆件选型上，弦杆采用等边角钢拼接而成，腹杆根据受力大小采用不同规格的小型角钢，受力较大的支座附近腹杆采用壁厚更厚的型材，跨中位置受力较小的腹杆则采用轻型型材，在保证整体承载能力满足荷载要求的前提下，尽可能降低结构的整体自重，减少下部立柱与基础的承载负担，同时也能降低材料成本。实际应用中，这类桁架的屋面可以铺设彩钢瓦、阳光板或者金属夹芯板，既可以作为工业生产区域的防雨遮阳棚，也可以作为户外设备存放区的防护顶棚，甚至可以加装光伏支架作为分布式光伏的安装载体，适配多种不同的使用场景。

　　设计时需要重点验算桁架在最不利荷载组合下的杆件应力、节点焊缝强度以及整体挠度，保证在最大积雪荷载下，桁架的跨中挠度不超过跨度的1/250，避免屋面出现积水兜水的情况；同时还要验算风吸作用下的杆件受力，避免上弦杆在风吸荷载下出现受压失稳的问题，尤其是在沿海风压较大的区域，需要适当加大上弦杆的截面规格，提升结构的抗风能力。节点设计时，所有杆件的形心线都尽量交汇于同一点，减少节点处的偏心弯矩，避免焊缝承受额外的附加应力，对于支座位置的节点，还做了加劲板补强，提升节点的局部承载能力，防止支座位置在长期荷载作用下出现局部变形。整个桁架的所有杆件都做了圆角过渡处理，没有尖锐的突出棱角，既能够避免安装过程中划伤施工人员，也能减少应力集中点，提升结构的疲劳寿命，在长期交变风荷载作用下，不容易出现焊缝开裂的问题。
