直通式法兰连接金属压力膨胀补偿波纹管

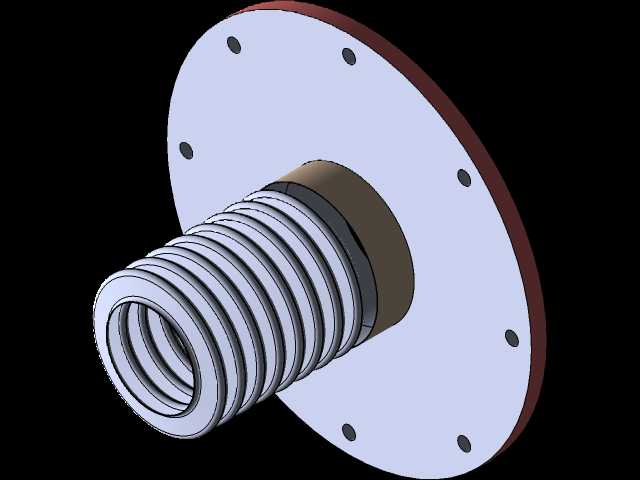

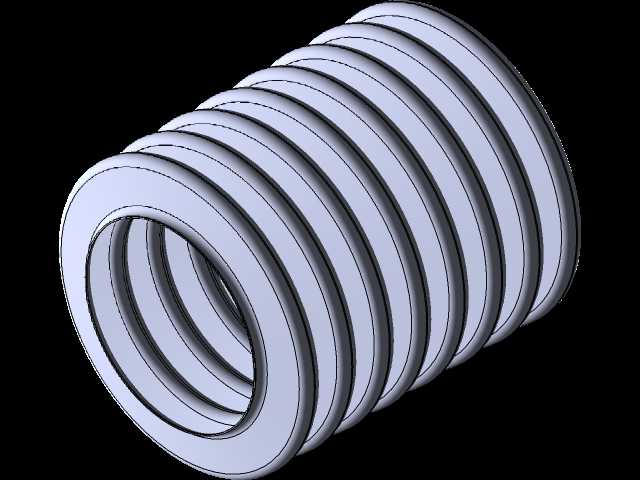

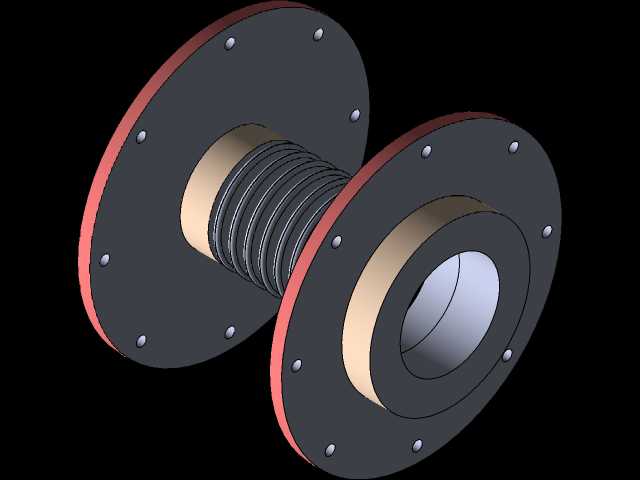

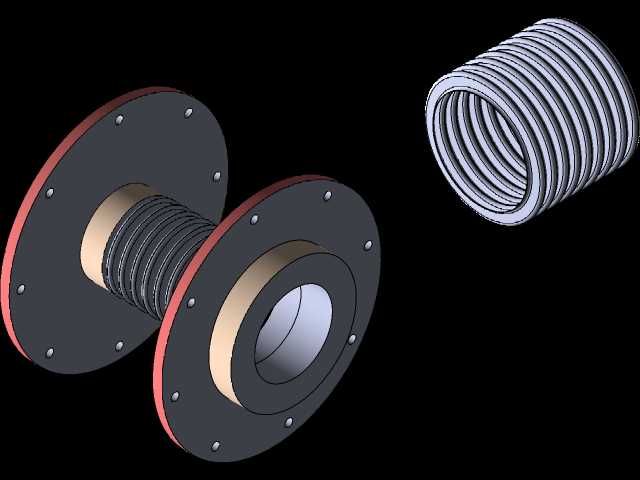

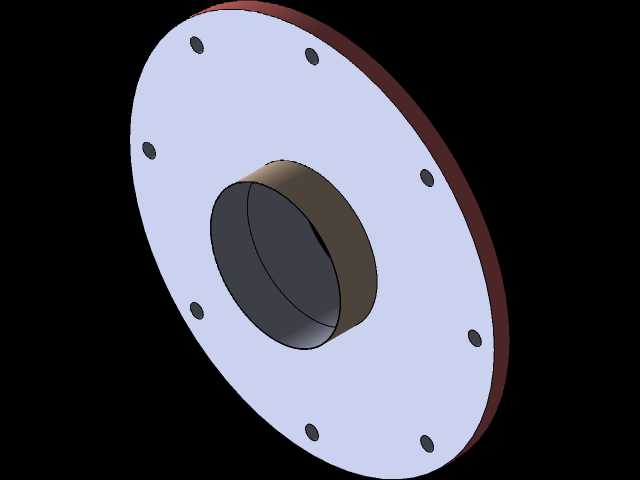

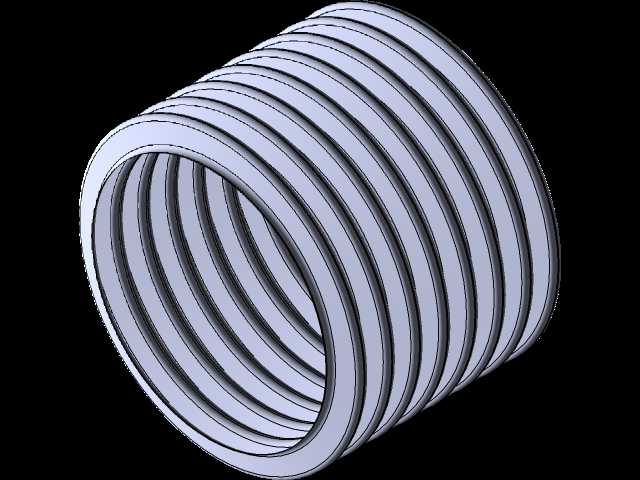

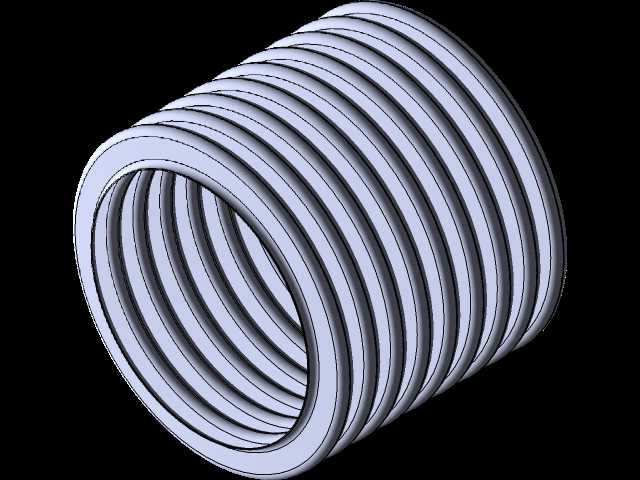

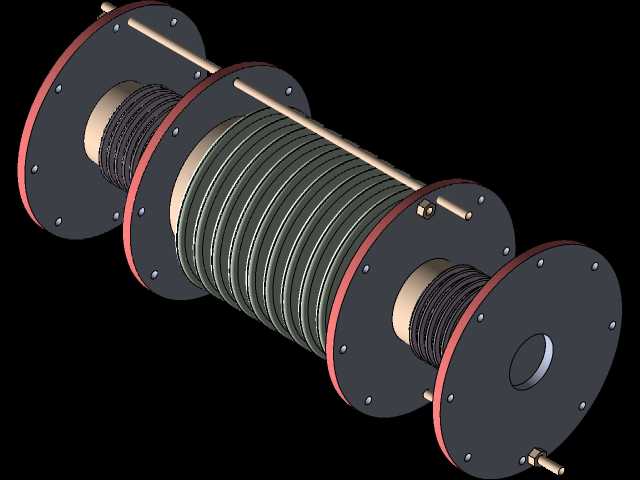

　　在工业压力输送管网的布设场景中，管道热胀冷缩带来的轴向位移、安装对位偏差带来的附加应力，一直是管线运维中需要重点解决的问题，这类直通式金属膨胀节就是针对这类工况开发的核心补偿元件。从结构设计来看，该元件两端采用带密封衬垫的法兰盘作为连接界面，法兰盘上均匀分布螺栓过孔，可直接与同压力等级的管线法兰、设备接口配对安装，安装时无需额外加工焊接坡口，对位后穿入螺栓按对角顺序拧紧即可，能适配多数工业现场的快装需求。中间的柔性段采用多层薄壁金属波纹管叠合结构，这种叠层设计并非单纯为了提升承压能力——单层厚壁波纹管虽然承压高，但轴向刚度大，补偿位移时需要的推力大，很容易对两端连接的泵体、阀组接口造成额外的侧向载荷；多层薄壁结构在保证同等承压等级的前提下，能大幅降低轴向刚度，在管线出现热伸长、基础沉降带来的位移时，波纹管可以通过自身的弹性形变吸收位移量，避免应力集中在管线焊口或者设备连接位置造成拉裂、泄漏。

　　穿过两端法兰的长拉杆并非普通的结构加强件，在运输、吊装过程中这些拉杆会被锁紧，把两端法兰的相对位置完全固定，避免波纹管在未安装状态下被过度拉伸或者挤压造成塑性变形；现场安装完成、管线对位固定后，需要根据设计要求调整拉杆端部的锁紧螺母位置，预留出对应补偿量的活动间隙，部分工况下还可以通过调整螺母位置来限制波纹管的最大补偿行程，避免超行程形变造成元件失效。从安装边界来看，这类直通式膨胀节通常安装在长距离直管段的两个固定支架之间，或者泵组、换热器等易受振动设备的进出口位置，安装时需要保证两端法兰的同轴度偏差在允许范围内，不能用膨胀节的形变来强行弥补管线的安装错位，否则会造成波纹管局部应力集中，大幅缩短使用寿命。

　　在实际工况应用中，这类元件可以输送带一定压力的流体介质，包括工业循环水、低压蒸汽、压缩空气以及部分无强腐蚀性的化工介质，金属本体的材质可以根据输送介质的腐蚀性、工作温度区间调整，常规工况采用奥氏体不锈钢即可满足耐温、耐腐蚀要求，低温或者高温工况则需要匹配对应的合金材质。设计这类元件的三维模型时，需要重点还原波纹管的波距、波高参数，以及两端法兰的螺栓孔分布圆直径、密封面形式，这些尺寸直接决定了元件的安装适配性；同时要还原拉杆的穿设位置、锁紧螺母的装配关系，方便结构设计人员在做管线排布时直接调用模型，提前预留安装空间，核对安装操作的预留间隙，避免现场安装时出现与周边管线、支架的干涉问题。

　　很多新手设计人员在选型这类膨胀节时，容易只关注公称通径和压力等级，忽略了补偿量与管线长度的匹配计算——实际上不同波数的波纹管对应的轴向补偿量、横向补偿量都有明确的参数边界，模型中还原的波数结构，也能帮助选型人员快速核对补偿能力是否匹配现场工况，避免选型过小造成补偿不足、选型过大造成成本浪费或者安装空间不足。另外，法兰与波纹管连接位置的直边段长度也是设计时需要注意的细节，直边段过短会造成焊接位置应力集中，过长则会增加整体长度，占用不必要的安装空间，模型中对这部分结构的还原，也能为加工制造环节提供准确的尺寸参考。
