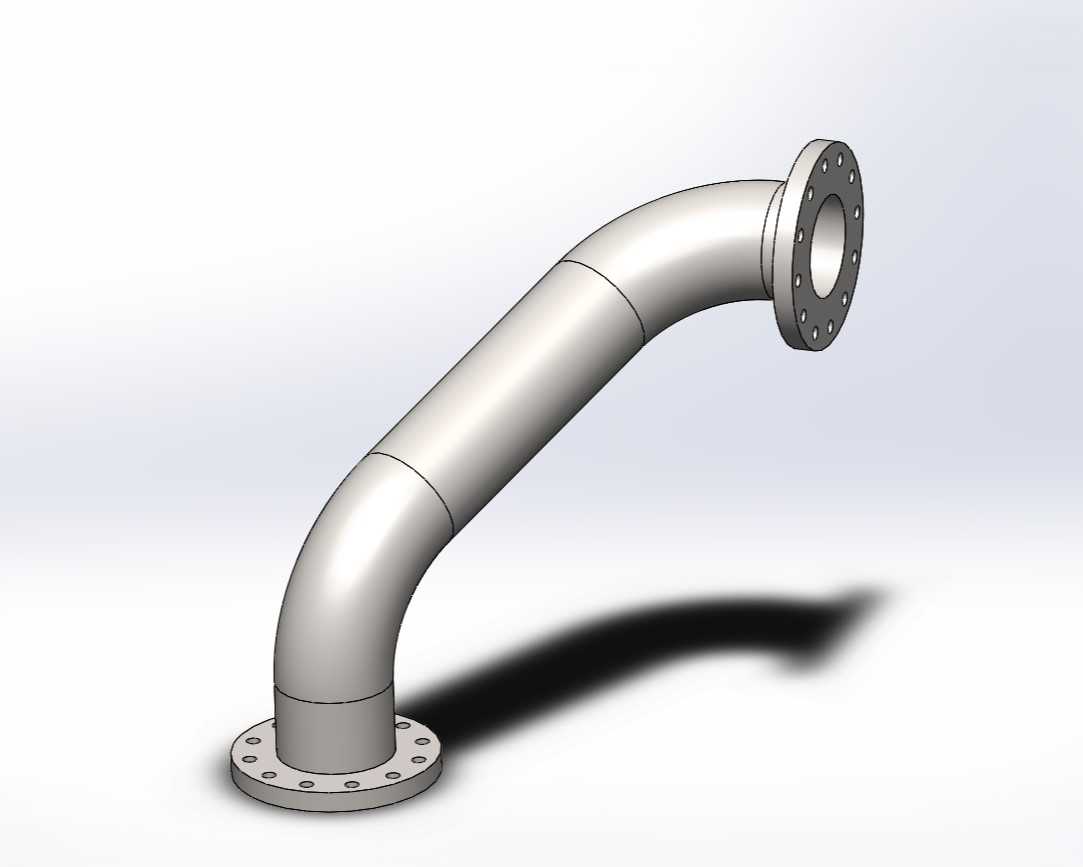

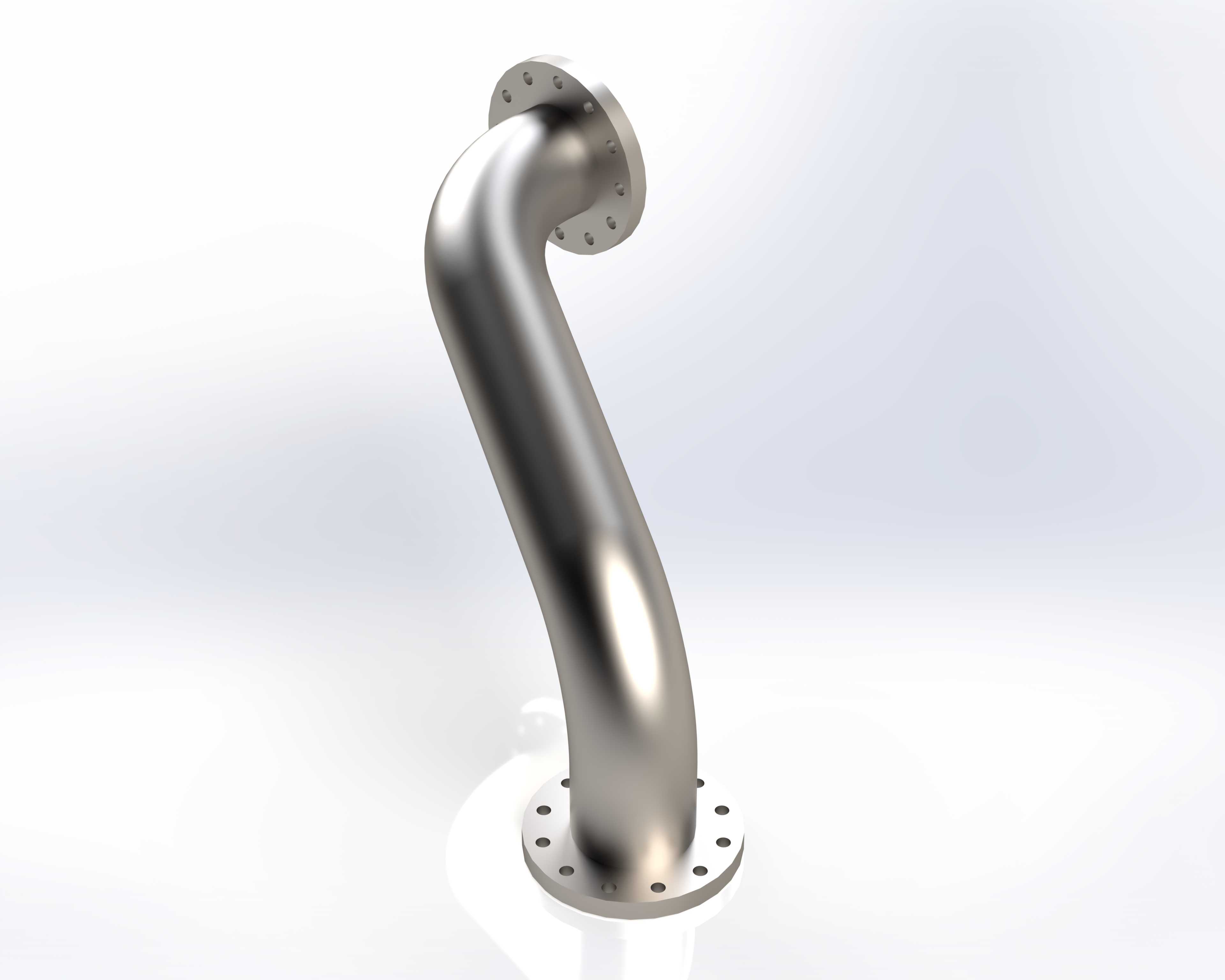

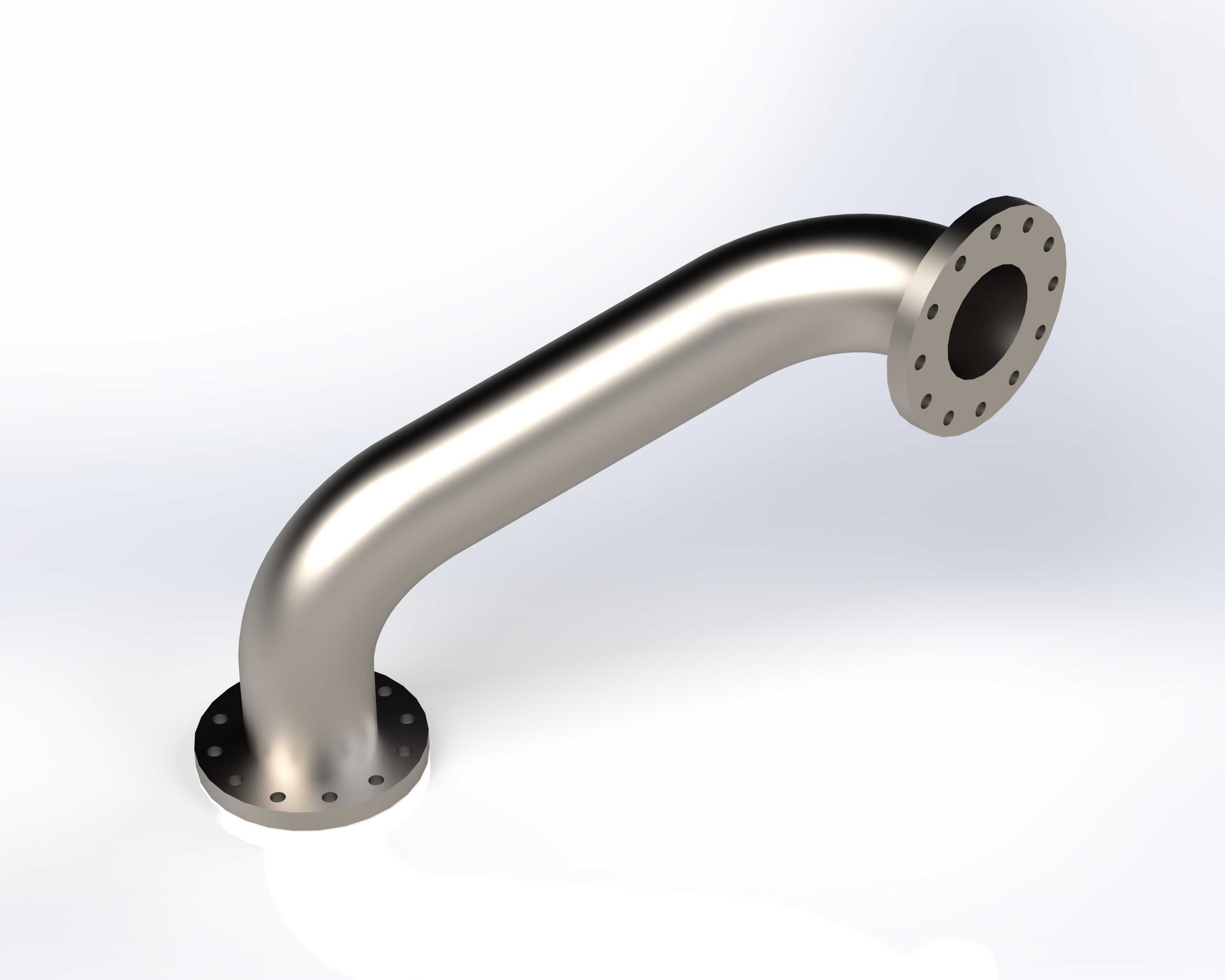

90度弯管两端带法兰连接结构

在工业管路系统的布设场景中，经常会遇到管路走向需要90度转向、同时两端需要与设备或直管段做刚性密封连接的需求，这类两端带法兰的弯管构件，就是为解决这类布设痛点设计的标准管路连接件。不同于焊接式弯管需要现场做焊缝处理、后期拆装维护难度大的问题，法兰连接形式的弯管可以通过两端法兰盘上的均布螺栓孔，配合密封垫片实现快速装拆，在化工流体输送、市政给排水、暖通空调循环管路、工业设备液压油路布设等场景中都有广泛应用。

从实际功能特性来看，该弯管的管身采用平滑圆弧过渡结构，没有直角弯折带来的流体阻力突变问题，流体经过弯管段时的流态更平稳，能有效降低管路输送过程中的压损，同时减少流体中固体颗粒对管壁的冲蚀磨损，延长管路构件的使用寿命。两端的法兰盘采用同规格设计，法兰端面的密封面平整度有严格的设计要求，安装时配合对应压力等级的密封垫片，拧紧螺栓后可实现可靠的静密封，避免管路内输送的流体出现泄漏问题。法兰盘上的螺栓孔采用圆周均布排布，安装时可根据现场管路的对接角度调整安装方位，适配不同方向的对接需求，降低现场安装的对位难度。

在设计思路层面，这类弯管的建模首先需要确定核心参数：管路的公称通径决定了管身的内径尺寸，管壁厚度根据管路的设计工作压力、输送介质的腐蚀特性选取，弯管的弯曲半径需要结合管路布设的空间限制、流体允许的压损范围综合确定，弯曲半径过小会导致流体阻力激增，过大则会占用过多安装空间。两端法兰的尺寸需要匹配对应公称压力、公称通径的法兰标准，螺栓孔的数量、孔径、分布圆直径都严格遵循标准规范，保证与同规格的法兰构件具备互换性，不需要单独定制对接配件。建模过程中需要重点处理管身与法兰盘的衔接位置，做平滑的圆角过渡，避免应力集中问题——因为管路在工作过程中会承受流体压力带来的轴向、径向载荷，还有管路启停、温度变化带来的附加应力，衔接位置的应力集中很容易导致构件出现疲劳开裂，影响管路系统的运行安全。

从安装边界来看，这类弯管构件的安装需要预留足够的操作空间，两端法兰对接时，需要保证两侧对接法兰的端面平行度、同轴度在允许公差范围内，避免螺栓拧紧后出现额外的装配应力。弯管的弯曲段外侧需要预留一定的维护空间，方便后期检查管壁冲蚀情况、更换密封垫片。安装时螺栓的拧紧需要遵循对角分次拧紧的原则，保证法兰端面的垫片受力均匀，避免出现局部密封不严的问题。在管路系统的应力计算环节，这类弯管位置通常是应力集中的关键点位，建模时准确还原弯管的外形尺寸、法兰结构，才能为后续的管路应力仿真、流场分析提供准确的模型基础，避免仿真结果与实际工况出现偏差。

对于三维建模从业者而言，这类构件的建模需要兼顾标准符合性与工程实用性，不能只做外观的曲面造型，需要准确还原法兰的密封面结构、螺栓孔的位置公差、管身的壁厚参数，保证模型导出后可以直接用于工程出图、装配干涉检查、仿真分析等实际工作环节，而不是仅用于外观展示。在不同的应用场景中，这类弯管的材质会根据输送介质的特性调整，比如输送腐蚀性流体时会选用不锈钢材质，普通给排水场景可以选用碳钢材质做防腐处理，建模时可以通过调整材质参数适配不同的使用需求，但核心的连接尺寸、结构形式都需要遵循对应的行业标准，保证构件的通用互换性。
