多弯折管路内部流体流动仿真结构

在化工流体输送、暖通空调水循环、液压动力传输、市政给排水等多个工程领域，管路系统的流道形态直接决定了输送效率、压损大小以及管路局部磨损程度，尤其是存在多处连续弯折的管路布局，流体在转向过程中会形成二次流、涡流区，不仅会提升沿程压力损失，长期运行下还会在弯管外侧造成冲蚀磨损，在弯管内侧形成介质沉积，因此在管路布局定型前，针对流道内部的流动状态做仿真验证，是结构设计环节必不可少的步骤。

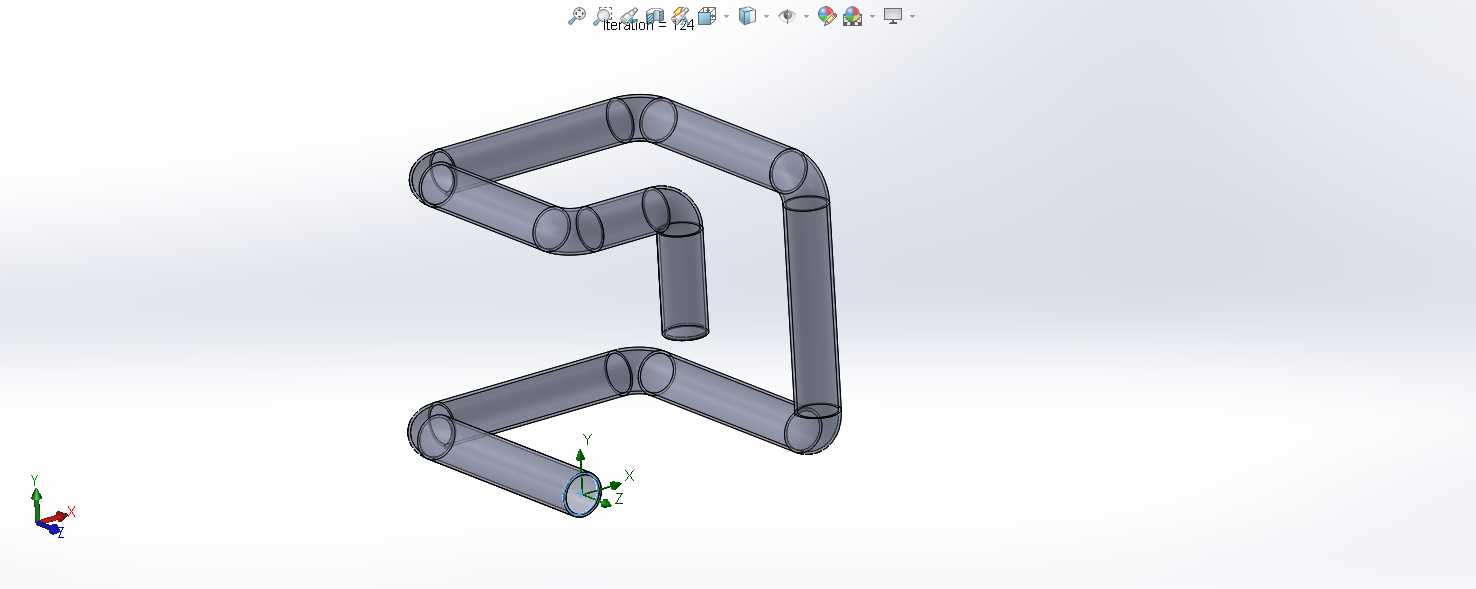

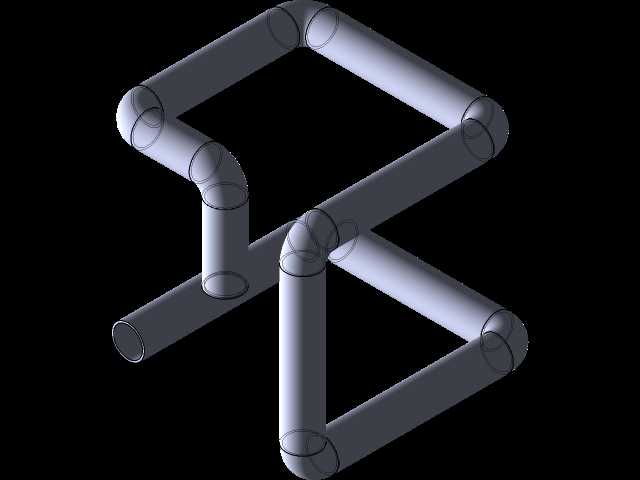

这套多弯折管路的流场仿真结构，还原了工程现场常见的连续空间弯管布局，管路整体采用等径圆管设计，所有弯折段均采用标准圆弧过渡，没有直角突变的流道边界，从根源上降低了直角转向带来的局部压损激增问题。从流道走向来看，整个管路包含多组90度弯折段，在空间上形成连续的折返布局，这种布局常见于设备内部紧凑空间的管路排布，受限于设备壳体内部的安装空间，管路无法采用直线贯通布局，必须通过多段弯折避让内部的其他功能部件，这就需要在避让空间的前提下，尽可能优化弯折角度与转弯半径，平衡空间占用与流动性能。

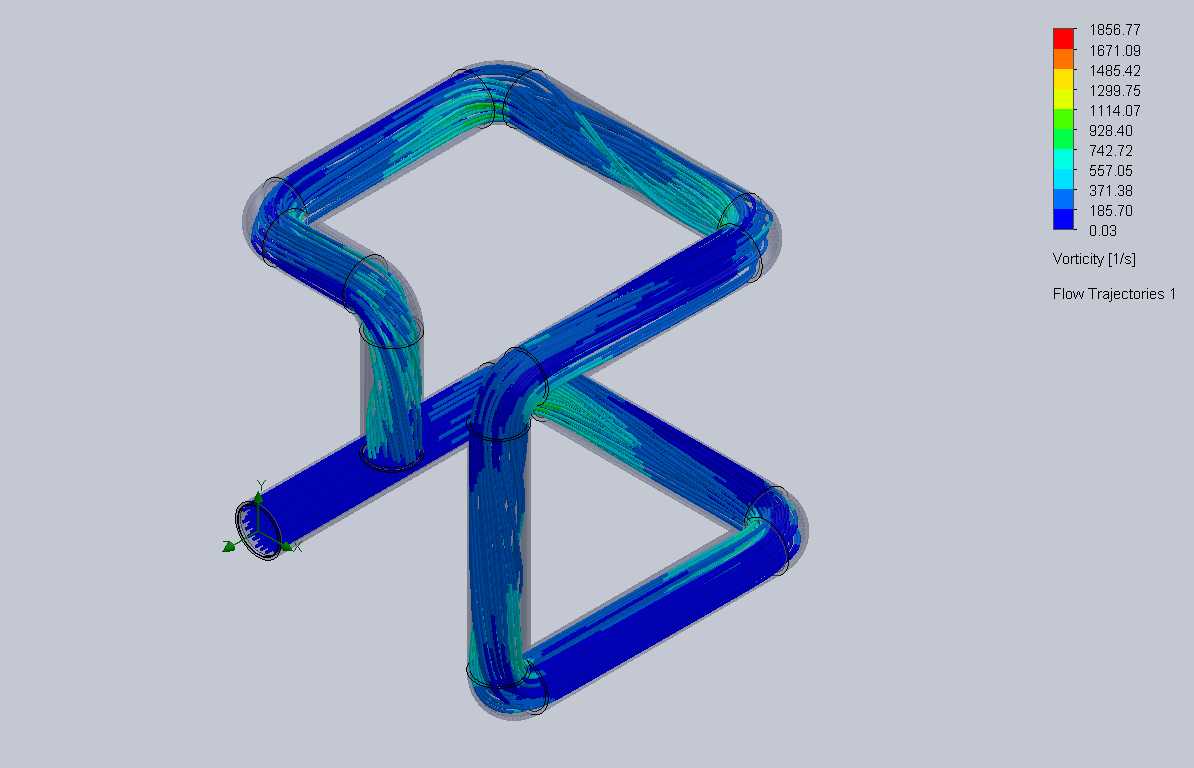

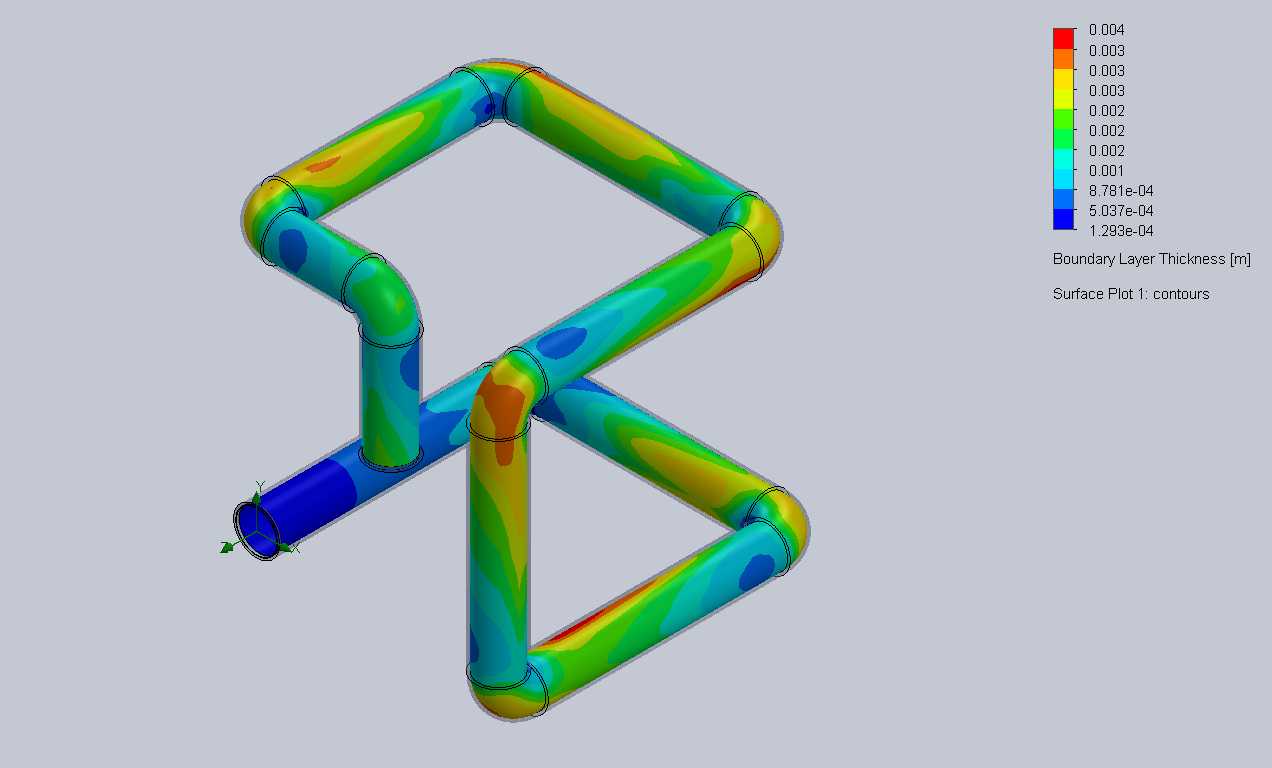

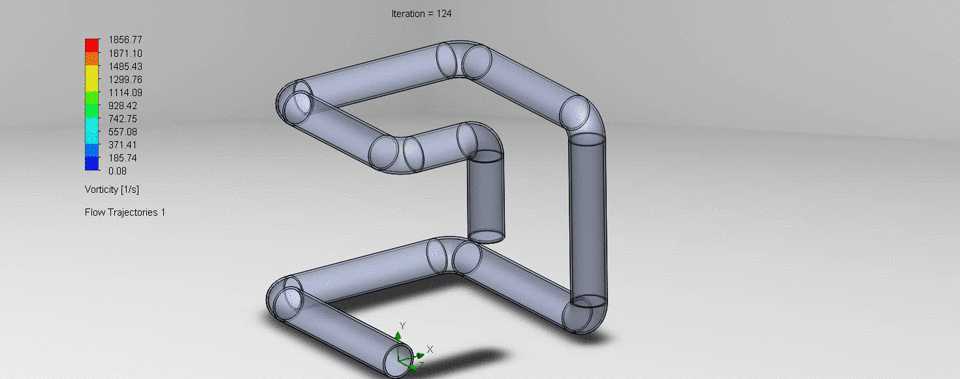

从设计逻辑上看，这套管路的每一段弯折半径都做了统一匹配，转弯半径取值为管径的1.5倍，这一取值是工程中兼顾空间占用与流动性能的常用参数：如果转弯半径过小，流体转向时的离心效应会被放大，弯管外侧的流速峰值会显著提升，加大壁面冲蚀风险，同时内侧的低速涡流区范围扩大，提升压损；如果转弯半径过大，虽然能改善流动状态，但会占用更多的布置空间，不符合紧凑安装的需求。仿真结果中呈现的流速色阶分布可以直观看到，在直管段内流体流速分布均匀，沿管轴方向的速度梯度稳定，靠近壁面的边界层厚度均匀，没有出现明显的边界层分离现象；在弯管段，受离心力作用，流体向弯管外侧偏移，外侧流速达到整个流道的峰值，内侧流速有所降低，但因为采用了合理的转弯半径，内侧没有出现大面积的零流速滞止区，也就避免了介质中固体颗粒沉积堵塞的风险。

在安装边界层面，这套管路的各个直管段长度都做了标准化设计，两端的接口位置预留了标准管段连接余量，可直接对接同管径的快装接头或者焊接法兰，不需要额外做二次裁切调整。管路的整体外轮廓尺寸经过核算，所有弯折段的外边缘都在预设的安装包络范围内，不会和周边的设备框架、其他管线产生干涉，在实际安装时，只需要按照仿真模型的定位坐标固定管夹位置，就能保证管路的安装精度，避免因为安装错位导致的流道变形、接口应力集中问题。

从实际用途来看，这套仿真结构可以直接为同类型空间弯折管路的设计提供参考，设计人员可以参照这套流道的流速分布规律，调整自己项目中管路的弯折位置、转弯半径，提前预判压损大小，匹配对应的输送泵扬程参数；也可以根据仿真得到的壁面流速分布，在弯管外侧的高冲蚀区域预留耐磨衬层的安装位置，提升管路的整体使用寿命。对于液压系统的管路设计来说，这种连续弯折管路的流场仿真结果还能帮助判断管路内是否会产生气蚀风险，当局部压力低于介质空气分离压时，会析出气泡造成元件损坏，通过仿真识别低压区位置，调整管路走向消除局部低压，就能提前规避这类故障。在暖通系统的水管路设计中，这类仿真结果还能辅助判断管路的排气点设置位置，在涡流聚集的高点设置排气阀，避免管路积气导致的水流不畅、噪音过大问题。

不同于直管段的流动计算有成熟的经验公式可以套用，多段连续弯折的管路因为相邻弯管之间的距离较近，上游弯管产生的二次流还未充分衰减就进入下一个弯管，流动状态会产生叠加效应，单纯依靠经验公式计算的压损误差往往超过20%，无法满足精密设备的管路设计需求，通过三维建模结合流动仿真的方式，能精准捕捉每一段流道内的流速、压力分布，把设计误差控制在5%以内，大幅减少后期现场调试的整改工作量。这套结构在建模时严格按照等壁厚圆管的实际尺寸构建，流道提取完全贴合内壁实际轮廓，没有对流道做简化处理，保证仿真结果和实际流动状态的一致性，设计人员可以直接基于这个模型调整管径、弯折角度、转弯半径等参数，快速迭代出适配自己项目的管路方案，不需要从零开始搭建流道模型，能有效缩短设计周期。
