法兰式多管油浸加热元件结构设计

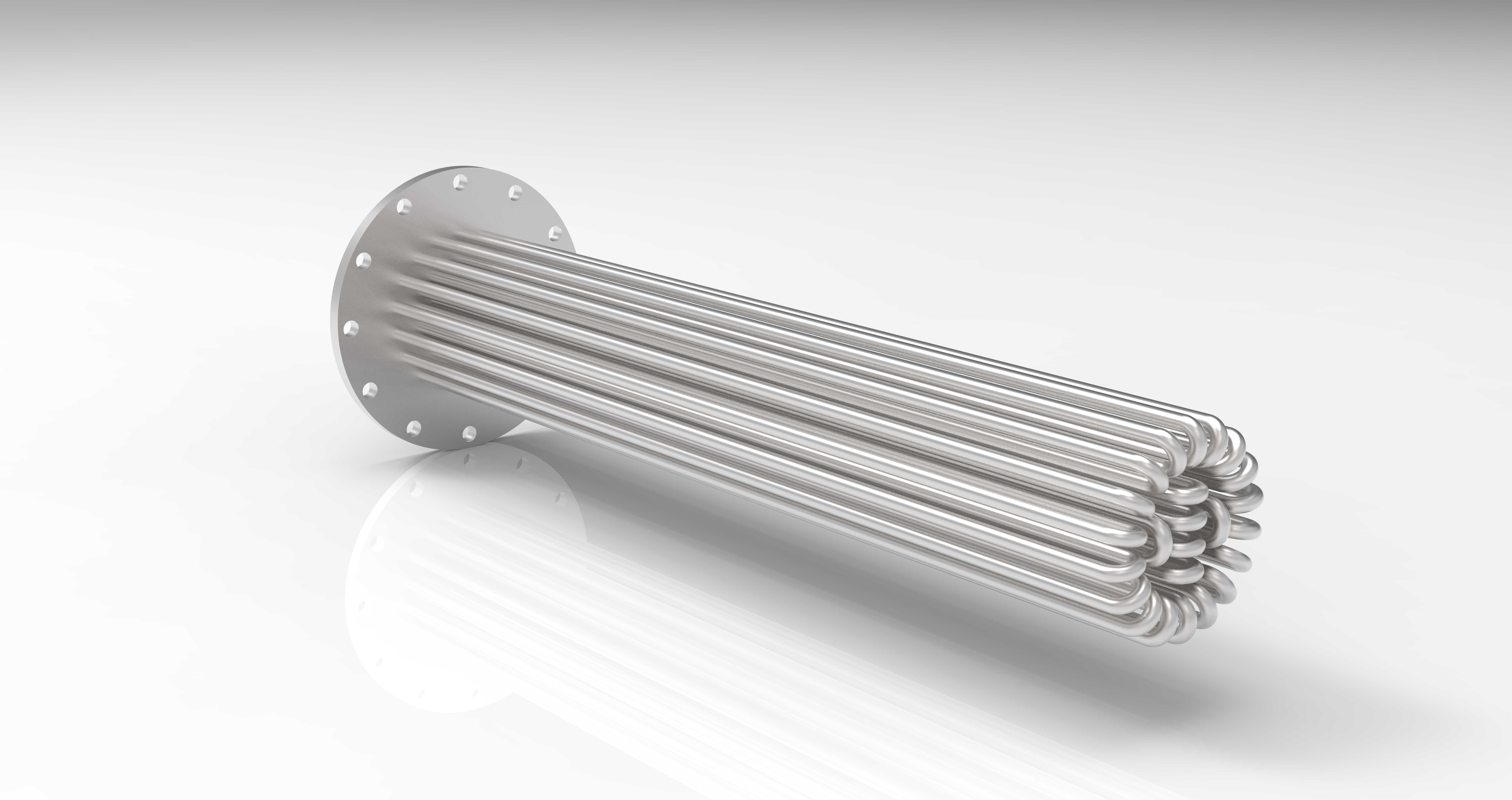

　　在工业导热油循环系统、液压站油温控制、小型油浴加热设备、润滑系统恒温维持等场景中，这类法兰式多管油浸加热元件是直接接触油液完成热能转换的核心部件，区别于空气加热类元件，其结构设计完全围绕油液介质的换热特性、安装密封要求、长期浸油工况的可靠性展开。从结构布局来看，元件采用圆形法兰作为安装基准面，法兰盘上沿圆周均匀分布螺栓过孔，安装时可直接对接设备箱体侧壁的预留法兰座，通过螺栓压紧密封垫片实现静密封，避免油液从安装位置渗漏，这种安装形式的优势在于无需在箱体内部设置额外支撑结构，元件整体从法兰面向箱体内部延伸，检修更换时仅需拆卸法兰螺栓即可整体抽出，无需排空全部箱内油液，大幅降低现场维护工作量。

　　加热段采用多根平行排布的金属加热管集合结构，管体选用导热性优异的金属材质，单根加热管内部封装电热丝与导热绝缘填充料，多管集合的设计一方面可以在有限的安装截面内最大化换热面积，让油液能够充分接触管体外壁，提升热交换效率，避免局部热流密度过高导致油液碳化结焦；另一方面多管平行排布的间隙形成了稳定的油液流道，不管是静态油浴加热还是带循环流动的油液系统，油液都可以在管间顺畅流通，及时带走管体表面的热量，让加热过程中管表温度控制在油液允许的范围内，延长加热元件的使用寿命。加热管末端采用圆弧收头的集合结构，没有尖锐的突出棱角，既可以避免安装过程中磕碰损伤管体，也能减少油液流动时的端部阻力，避免杂质在管端位置沉积。设计过程中需要重点校核几个核心边界：首先是法兰盘的厚度与螺栓孔分布位置，需要匹配对应公称通径的法兰标准，保证安装时的互换性，同时法兰厚度要满足承压要求，避免在油液静压力下出现变形导致密封失效；其次是加热管的长度与排布间距，需要结合箱体内部的有效安装深度确定管体长度，保证管体全部浸没在油液中，避免出现干烧段，管间间距需要根据油液的粘度特性调整，高粘度油品需要适当加大管间距，避免低温下油液流动性差导致换热不充分；另外加热管与法兰盘的连接位置采用无缝焊接工艺，焊缝需要做渗透探伤检测，杜绝焊接气孔、夹渣等缺陷，防止油液渗入加热管内部造成绝缘失效。

　　在实际选型应用中，这类加热元件可以根据不同的加热功率需求调整加热管的数量与单管功率，法兰材质也可以根据油液的腐蚀特性选择碳钢或者不锈钢材质，密封垫片根据油液类型与工作温度选择耐油橡胶、石棉橡胶或者金属缠绕垫片。从建模逻辑来看，构建该三维模型时首先需要确定法兰的基准参数，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰厚度，以法兰端面作为装配基准，依次阵列排布单根加热管，保证每根加热管的轴线与法兰端面垂直，管体伸出法兰面的长度一致，末端的收头结构需要与所有加热管的端部做布尔合并，形成完整的流体接触外表面，建模过程中需要注意焊缝位置的结构表达，还原实际加工中的焊接过渡结构，避免出现尖锐直角等不符合加工工艺的结构。

　　这类元件的安装边界需要明确：法兰安装面与设备箱体壁面需要保留足够的螺栓操作空间，方便现场扳手操作，加热管伸入箱体内部的区域不能有其他结构件干涉，管体与箱体内壁、内部其他部件的最小间隙需要满足油液流通要求，接线端位于法兰外侧，需要预留接线盒的安装空间与线缆走线空间，同时外侧接线区域需要做防护处理，避免油液飞溅、灰尘堆积影响电气安全。在实际运行过程中，这类加热元件通常配合温度传感器与温控装置使用，通过检测油液温度控制加热元件的启停，维持油液在设定的温度区间，多管结构的热惯性小，温度控制精度更高，相比单管大功率的加热元件，其表面热负荷更均匀，能够有效减少油液的高温老化问题，延长油液的更换周期。针对不同的应用场景，比如液压站的油温预热，其加热功率通常按照箱体容积与环境最低温度计算，保证低温环境下能够在合理时间内将油温提升到液压设备正常工作的温度范围，避免油温过低导致液压油粘度太大，设备启动时出现吸空、动作迟缓等问题；在油浴润滑系统中，这类加热元件维持润滑油的恒定温度，保证润滑油的粘度稳定，给设备运动副提供稳定的润滑膜厚度，减少设备磨损。
