2英寸1500磅级承插焊法兰结构设计

在石油炼化高压工艺管线、化工装置高压输送系统、海上平台油气输送管路这类对连接密封性与承压能力要求极高的工业场景中，承插焊法兰是小口径高压管路连接的核心部件，本次设计的2英寸1500磅级承插焊法兰，正是针对这类高压小口径管路的连接需求完成的结构建模。从实际工程应用来看，这类法兰常被用在2英寸公称通径的高压工艺管线上，比如加氢装置的采样管线、高压注剂管路、液压系统的高压油管路，这类场景的管线公称压力等级达到Class1500，对应常温下最高工作压力可达25MPa以上，普通的平焊法兰无法满足承压与密封要求，承插焊结构通过将管道插入法兰内孔后进行角焊缝焊接，相比平焊结构拥有更高的连接强度与抗疲劳性能，能承受管路运行中的压力波动、温度交变带来的应力冲击。

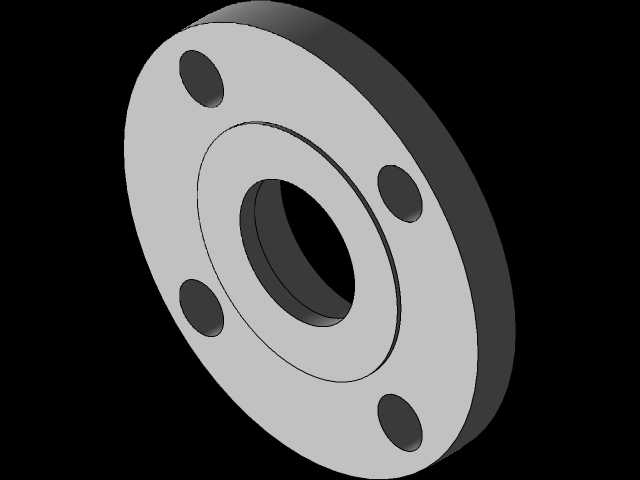

设计过程中首先确定了法兰的核心连接尺寸，密封面采用突面结构，匹配高压工况下常用的金属缠绕垫片或金属环垫的密封需求，法兰盘上均匀分布4个螺栓通孔，孔位的分度圆直径、螺栓孔直径严格匹配对应压力等级的法兰标准，保证安装时能与同规格的阀门、管件、设备接口实现完全互换，不会出现孔位错位、螺栓无法穿入的现场安装问题。法兰的承插孔内径按照2英寸对应Sch160壁厚等级的管道外径设计，承插孔的深度经过核算，既保证管道插入后有足够的焊接定位长度，又不会因为插入过深导致管路内径突变造成介质流阻增大，承插孔端部设计了1mm左右的装配倒角，方便现场施工时管道能顺利插入，避免管道端部与法兰内孔出现卡滞。

从结构特性来看，法兰的颈部厚度做了渐变加厚处理，从法兰盘位置向承插口端平滑过渡，避免应力集中，因为高压工况下法兰颈部是应力集中的核心区域，当管路内部升压时，法兰颈部会承受内压带来的轴向拉应力与螺栓预紧带来的压应力，渐变的壁厚能让应力均匀分散，不会在截面突变位置出现应力峰值导致法兰开裂。法兰的密封面表面粗糙度要求达到Ra1.6~3.2μm，保证垫片安装后能实现足够的密封比压，避免高压介质从密封面渗漏，螺栓孔的位置度公差控制在0.2mm以内，保证多套法兰并联安装时的同轴度，减少管路安装时的附加应力。

实际安装时，需要先将管道插入法兰承插孔，管道端部与法兰承插孔的定位台阶之间预留1~2mm的间隙，这个间隙是为了补偿管道焊接时的热膨胀量，避免焊接应力导致法兰密封面变形，焊接完成后需要对焊缝进行渗透检测，确保焊缝没有气孔、裂纹等缺陷，之后再将垫片放置在两个法兰的密封面之间，穿入螺栓后按照对角顺序逐步拧紧螺栓，保证每个螺栓的预紧力均匀，避免因为预紧力不均导致密封面偏斜出现泄漏。这类承插焊法兰相比对焊法兰，结构更紧凑，安装时不需要对管道进行坡口加工，现场施工效率更高，特别适合小口径高压管路的连接场景，在高压仪表管路、高压液压站管路中应用十分广泛。建模过程中对法兰的所有过渡圆角都做了精确还原，没有出现尖锐棱角，避免实际加工时出现应力集中点，同时所有尺寸都严格匹配行业通用标准，保证模型可以直接用于工程选型参考、管路装配模拟，也可以用于加工工艺的编制，不需要再做额外的尺寸修正。
