英制180度LR系列管道弯头参数化设计

在化工流体输送、市政给排水、工业制程管路系统搭建中，180度弯头是实现管路180度转向、紧凑排布管路走向的核心连接件，尤其在空间受限的设备夹层、管廊密集排布区域，长半径180度弯头的流阻优势远高于短半径结构，能大幅降低介质输送过程中的局部压力损失，减少湍流引发的管路振动与冲蚀磨损问题。这类英制规格的弯头主要适配以英寸为管径标注标准的进口设备配套管路、外资项目管线系统，覆盖从0.5英寸到12英寸的常用管径区间，可匹配从低压给排水到中高压工业流体输送的不同壁厚等级需求。

从功能特性来看，长半径180度弯头的弯曲半径为公称通径的1.5倍，介质在弯头内部流转时的流向过渡更平缓，相较于短半径弯头，其局部阻力系数可降低40%左右，尤其适合输送含固体颗粒的浆料、高粘度流体以及对压力损失敏感的泵送系统，能有效降低泵组的扬程损耗，减少长期运行的能耗成本。不同壁厚等级的弯头可适配不同的管路压力等级，从Sch10的低压大口径给排水管路，到Sch160的高压工艺管路，都能找到对应的壁厚匹配件，两端的连接端面可根据实际安装需求适配对焊、承插焊、螺纹连接等多种接口形式，满足不同工况的安装密封要求。

设计这类参数化弯头模型时，核心要把控的是弯曲段的曲率连续性与两端接口的同轴度要求。建模过程中首先要确定不同公称通径对应的外径、壁厚基准参数，严格遵循英制管件的尺寸规范，确保弯曲段的内弧、外弧壁厚均匀过渡，避免出现局部壁厚减薄的应力集中区域——在高压工况下，壁厚不均的位置极易在长期压力脉动作用下出现疲劳开裂。建模时要以中心线为基准扫掠生成实体，两端的直边段长度要符合安装焊接的操作空间要求，直边段与弯曲段的衔接位置要做平滑过渡处理，不能出现棱角突变，否则会在介质流经时产生局部涡流，加速管壁的冲蚀磨损。同时要预留好安装时的对接基准，两端接口的端面垂直度、同轴度公差要控制在管路安装的允许范围内，避免现场安装时出现错边、强制组对的问题，减少管路安装后的附加应力。

从安装边界来看，这类180度弯头的整体占用空间要比两个90度弯头拼接的结构更紧凑，两个接口的中心距是选型时核心的安装校核参数，在管路排布时要提前预留弯头的弯曲半径空间，避免与周边管线、设备支架产生干涉。不同压力等级的弯头因为壁厚差异，外轮廓尺寸会有小幅变化，在做管路碰撞检查时不能仅按公称通径的简化模型做校核，必须匹配对应壁厚等级的实体模型尺寸，否则现场安装时很容易出现管线碰撞问题。对于大口径高压工况的弯头，还要额外考虑弯头自身的重量支撑，在弯头下方设置合理的管托位置，避免管路长期运行中因为弯头自重加上介质重量产生变形，拉裂焊口。

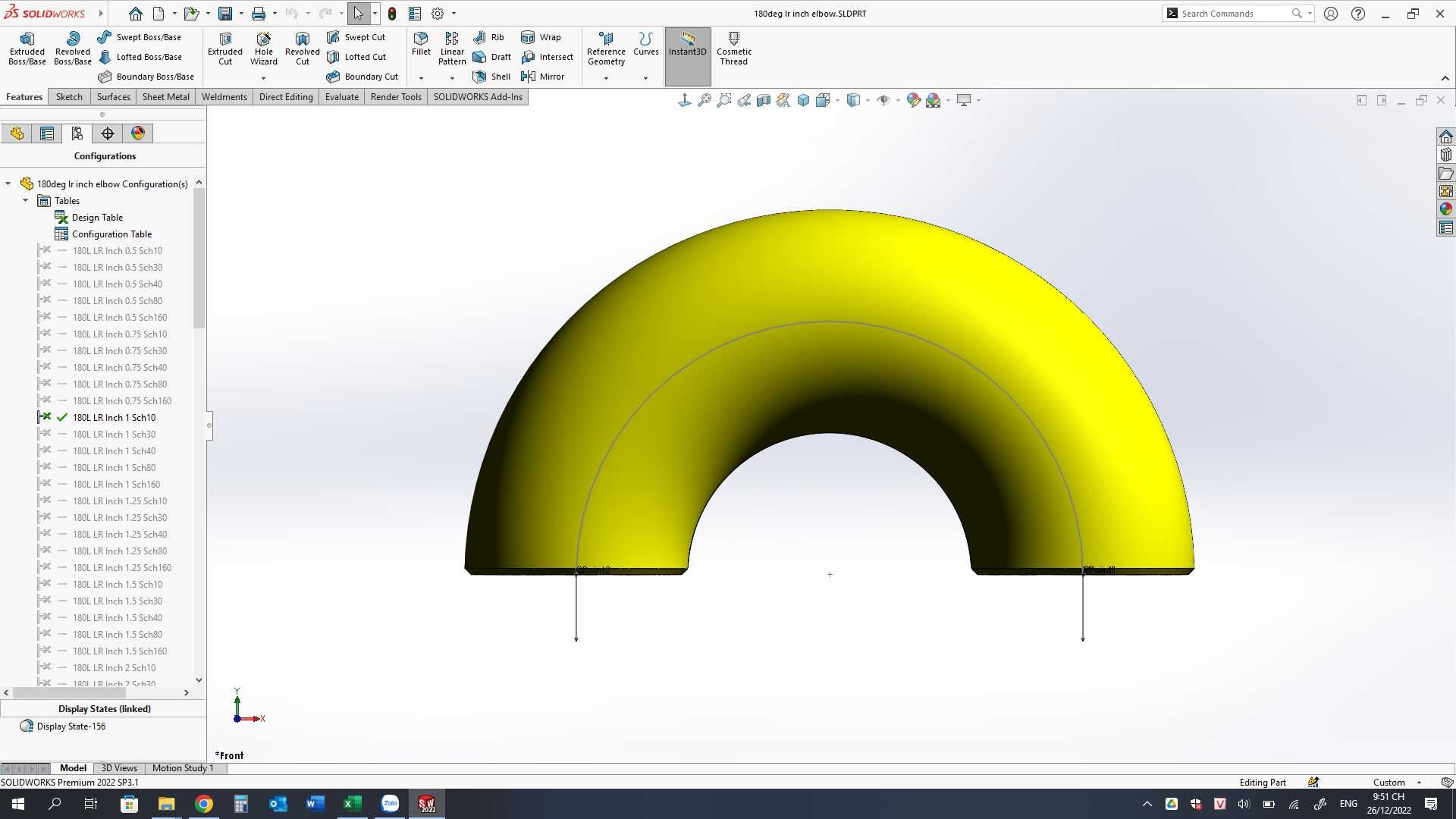

在实际工程选型中，要根据管路内的介质特性、工作压力、工作温度匹配对应的壁厚等级，同时结合管路的空间排布情况确认长半径结构的安装空间是否充足。如果是输送腐蚀性介质的管路，还要在模型基础上预留腐蚀裕量对应的壁厚增量，确保管件的使用寿命满足整个管路系统的设计周期。这类参数化的弯头模型可通过调整公称通径、壁厚参数快速生成全系列规格，在做三维管路布线时能直接调用，大幅提升管路设计的效率，同时保证所有管件的尺寸一致性，避免不同设计人员手动建模出现的尺寸偏差，减少后续施工中的错漏问题。
