两英寸1500磅级对焊连接法兰结构

　　从实际安装边界来看，法兰盘上均匀分布的四个螺栓孔是按照对应压力等级的管法兰标准排布的，安装时需要配合同压力等级的金属缠绕垫片或者八角金属环垫，螺栓预紧力需要按照对角线顺序逐步加载，避免法兰面受力不均导致密封失效。法兰颈部的内径与对接管道的内径保持一致，焊接时采用全焊透的对接焊缝，焊后需要对焊缝位置做射线或者超声检测，确保内部没有气孔、夹渣、未焊透等缺陷，毕竟1500磅级的管路通常输送的是高压油气、高温蒸汽或者高危化工介质，一旦密封失效会带来极大的安全隐患。在石油炼化、高压化工输送、超临界流体管路系统中，高压级别的焊接颈法兰是管路对接环节里可靠性最高的连接形式之一，这款两英寸公称通径、1500磅压力等级的带颈对焊法兰，正是针对高压工况下的管路密封需求设计的核心连接件。不同于平焊法兰仅靠角焊缝承载的结构，带颈的锥形过渡段会把管道对接处的应力集中逐步分散到法兰盘本体上，避免焊缝位置直接承受管路内压带来的轴向拉力与径向剪切力，在高压流体脉动、温度交变的工况下，这种结构能大幅降低焊缝疲劳开裂的风险。

　　设计这款法兰的三维结构时，首先要保证颈部过渡段的圆弧曲率平滑，不能出现结构突变，否则在压力循环作用下突变位置会产生应力集中点，长期运行容易出现裂纹；其次法兰密封面的平面度需要严格控制，整个密封面的平面度误差不能超过0.1mm，表面粗糙度要达到密封垫片的适配要求，要是密封面有磕碰或者加工纹路过深，哪怕螺栓预紧力足够，也会出现介质渗漏的问题。在现场管路排布的时候，这种带颈对焊法兰通常用在管路与阀门、泵体、压力容器接口的对接位置，相比螺纹连接或者卡套连接，焊接法兰的连接强度更高，密封性能更稳定，能够承受更高的压力与温度波动。

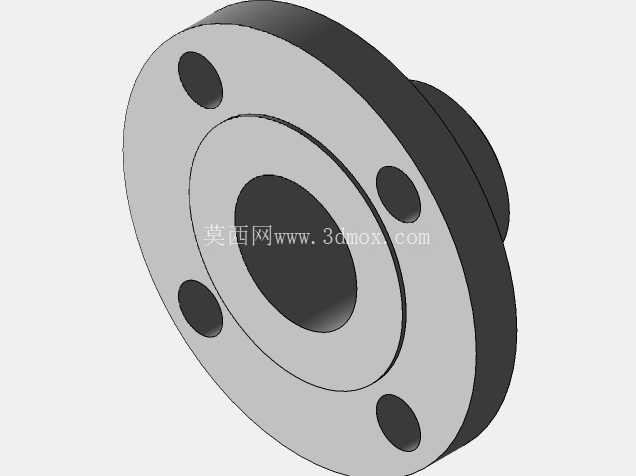

　　很多刚入行的结构设计人员在做高压管路建模的时候，容易忽略法兰颈部的拔模斜度与过渡圆角，要么把颈部做成直筒结构导致应力集中，要么把圆角做的过小不符合标准规范，实际生产加工的时候就会出现锻造难度大、应力检测不合格的问题。这款法兰的三维结构完整还原了高压对焊法兰的所有细节：四个螺栓孔的位置度、法兰盘的厚度、颈部的高度与锥度、中心通孔的尺寸都严格对应标准要求，没有多余的工艺结构，也没有遗漏关键的承载特征。在做管路系统的应力仿真分析时，这个模型可以直接导入仿真软件，施加内压载荷与螺栓预紧力之后，就能准确计算出法兰各个位置的应力分布，验证结构是否满足强度要求，不用再重新建模修正特征。

　　实际工程应用里，这种1500磅级的两英寸法兰不会用在普通的给排水或者低压空气管路上，大多出现在高压注水管线、加氢装置的工艺管线、超高压蒸汽输送管线这类对连接可靠性要求极高的场景，安装时除了焊缝检测，还要在管路试压阶段逐个检查法兰密封面有没有渗漏，保压过程中压力降不能超过规范要求的数值。很多现场安装出现的法兰泄漏问题，除了垫片选型不对、螺栓预紧力不均之外，很大一部分原因是法兰对接的时候不同心，管道存在强制对口的情况，导致法兰面存在偏角，螺栓拧紧之后垫片受力不均，运行一段时间温度压力变化之后就会出现渗漏，所以在建模阶段就把法兰的对接基准做准确，能给后续的管路排布、安装施工提供准确的参考，避免现场出现强制对口的问题。
