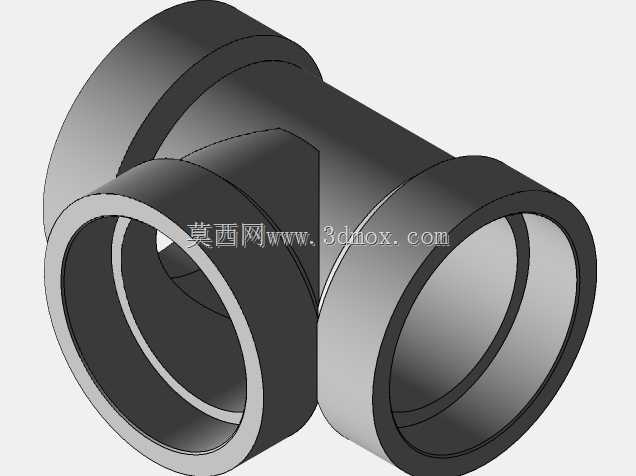

两英寸承插焊式等径三通管路接头

在石化、化工、电力等行业的中高压工艺管路系统中，承插焊三通是实现管路分支连接的核心基础元件，这款两英寸规格的承插焊接三通，主要应用于公称通径两英寸的承插焊管路布设场景，适配同外径系列的金属管道，可在管路需要分流、合流的节点完成三个方向管路的刚性连接，常见于液压动力站管路、工艺介质输送支管、仪表引压分支管路等对连接密封性、承压能力有较高要求的工况。从结构设计来看，这款三通采用等径结构设计，三个接口的承插孔径完全一致，可直接对接同规格的金属管材，承插端口设计有标准承插孔深度，安装时将管道插入承插孔内完成角焊缝焊接即可，相比对焊连接，承插焊的安装对中难度更低，焊接作业时管道不易出现错位，焊缝成型质量更容易控制，同时承插结构本身能在焊接过程中为管道提供定位支撑，降低焊接变形对管路同轴度的影响。三通本体采用一体式结构设计，三个通路的交汇位置做了圆弧过渡处理，避免直角交汇带来的应力集中问题，同时能减少介质在交汇位置的湍流阻力，降低管路运行过程中的冲蚀风险，外部轮廓在支管与主管连接位置做了补强过渡，提升三通整体的结构强度，可承受管路运行过程中的内压、管路振动带来的交变载荷，避免分支位置出现开裂失效。从安装边界来看，这款三通的三个接口轴向长度符合常规承插焊管件的尺寸规范，安装时不需要额外预留过长的焊接操作空间，在管路排布密集的阀组区域、设备接口附近也能完成布设，承插孔的内径公差匹配对应规格管道的外径公差，装配时可保证管道插入后留有均匀的焊接间隙，既不会因为间隙过大导致焊料漏入管路内部造成介质污染，也不会因为间隙过小导致装配困难。在实际选型应用中，这类承插焊三通通常用于输送高压、高温或者有腐蚀性的工艺介质管路，相比螺纹连接的三通，承插焊连接不存在螺纹密封失效的风险，也不需要额外缠绕密封带、涂抹密封胶，长期运行的密封可靠性更高，尤其适合不允许出现介质泄漏的易燃易爆、有毒介质输送场景。建模过程中严格遵循承插焊管件的结构特征，还原了承插孔的止口结构、外部补强轮廓、端口倒角细节，可直接用于管路系统的装配干涉检查、管路应力仿真分析，也能作为管件库的标准件调用，在进行管路三维布设时直接装配使用，帮助设计人员快速完成管路系统的三维布局，提前排查安装过程中可能出现的空间干涉问题，减少现场安装时的管路修改工作量。
