高柔韧性耐热硅胶工业柔性波纹软管

在工业流体输送与通风系统的管路布设场景中，硬质管路往往难以适配设备布局的转角、位移补偿需求，这类高柔韧性硅胶柔性管的设计，正是为了解决复杂安装空间下的管路连接痛点。从实际应用场景来看，该类管件可覆盖液压系统的低压回路连接、工业通风系统的柔性风道接驳、医疗设备的洁净流体输送，以及化工场景下的弱腐蚀性介质传输，在设备存在小幅振动、安装位存在角度偏差的工况下，能够通过自身形变抵消安装应力，避免硬质接口因应力集中出现开裂、渗漏问题。

从产品功能特性层面分析，这款管件选用高柔韧性耐热硅胶作为基材，本身具备优异的耐油、耐常规化学品腐蚀性能，同时可耐受较高的工作温度，在液压系统的回油管路中，能够适应油温波动带来的管材热胀冷缩，不会因长期高温工况出现材质硬化、开裂失效；在通风系统应用中，管壁的波纹结构可在气流通过时缓冲风压脉动，降低管路振动传递带来的噪音问题。不同于普通塑料波纹管，硅胶材质的管壁在反复弯折后不会出现白化、裂纹，使用寿命更适配工业设备的长期运维需求，且可根据实际使用场景定制不同颜色，便于车间管路的功能区分，比如通风管路用蓝色、液压回路用黑色、医疗洁净管路用白色，降低现场运维的识别成本。

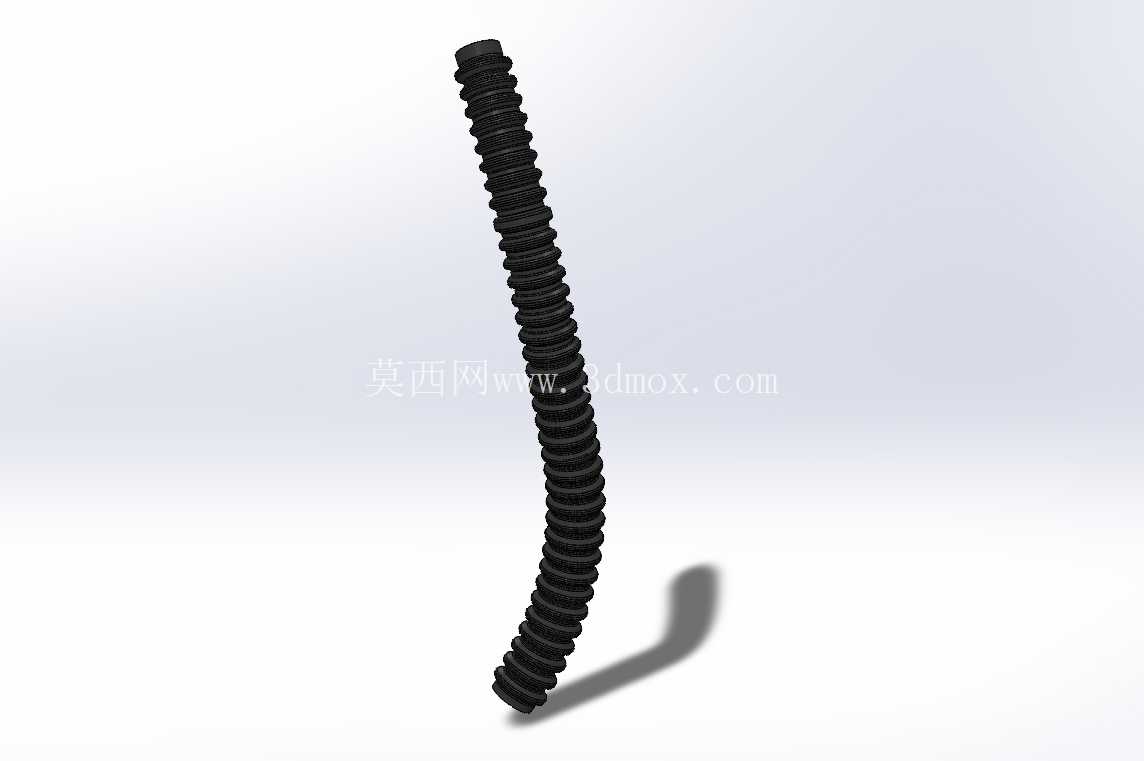

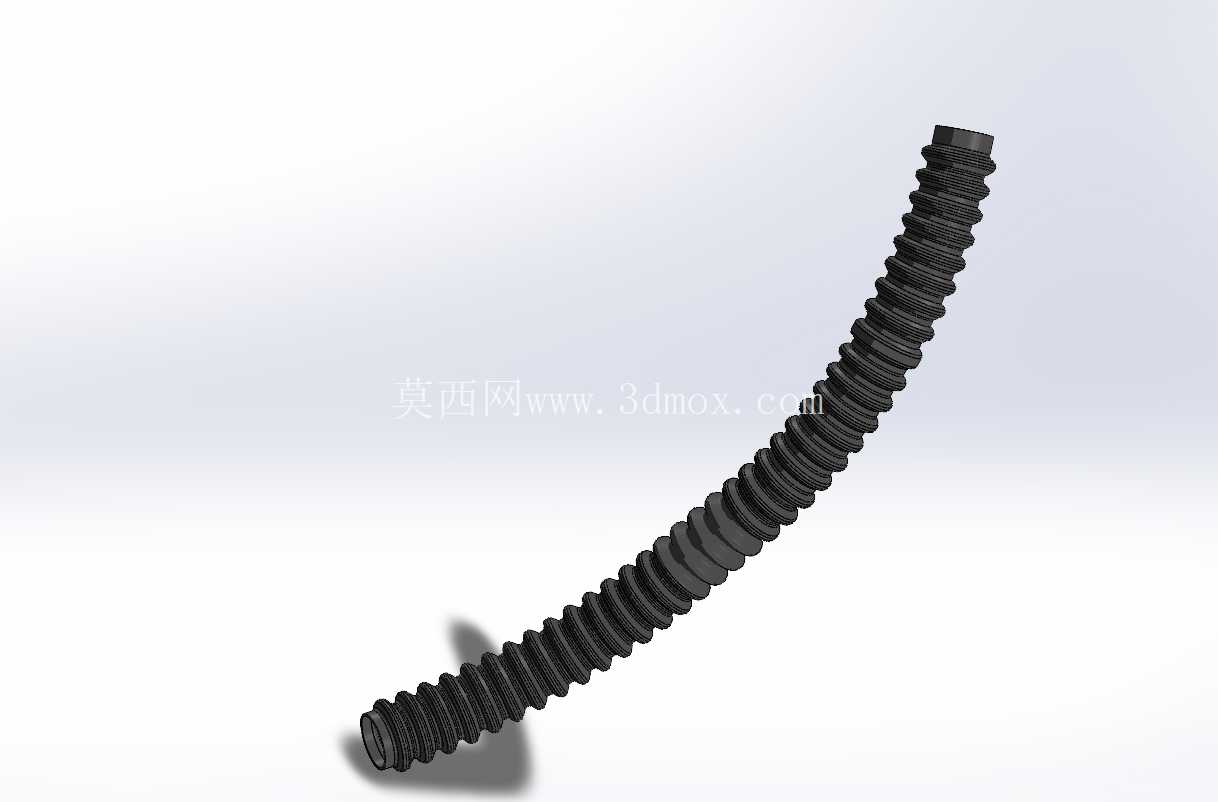

设计思路上，这款管件采用等距波纹的管壁结构，每一圈波纹的凸起高度、间距都经过参数化校核，在保证管材可弯曲半径满足狭小空间布设要求的同时，不会因为过度弯折导致管腔通径缩小、影响流体输送效率。建模过程中需要重点控制波纹段的过渡圆角，避免尖角位置出现应力集中，尤其是管材两端的连接段，需要预留足够的平直段长度，适配卡箍、快插接头的安装尺寸，防止连接位置因为波纹结构导致密封失效。不同于常规直管类零件，柔性管的建模需要兼顾形变状态下的尺寸校验，比如在最小弯曲半径状态下，管腔的最小通径是否满足流量要求，管壁的拉伸率是否在硅胶材料的许用形变范围内，避免实际使用中因为弯折过度出现管腔堵死、管壁拉裂的问题。

外形尺寸与安装边界方面，这款管件的内径设定为50毫米，整体有效长度为880毫米，这个尺寸规格适配工业场景中绝大多数DN50通径的管路连接需求，不管是通风系统的风管接驳，还是液压系统的回油管路连接，都能匹配标准的DN50管接头尺寸。安装过程中需要注意，管件的弯曲半径不能小于管径的6倍，也就是最小弯曲半径不低于300毫米，避免过度弯折导致管腔变形；两端的连接平直段长度不小于50毫米，保证卡箍安装时有足够的贴合面，密封效果更稳定。在设备布局设计时，需要给这类柔性管预留足够的形变空间，不要让管材长期处于极限拉伸或压缩状态，预留10%左右的长度余量，抵消设备运行过程中的振动位移，避免管材长期处于受力状态加速老化。

从结构设计从业者的选型角度来看，这类柔性管的三维建模需要重点还原波纹结构的细节参数，因为波纹的尺寸直接决定了管材的弯曲性能、抗压能力，建模时如果简化了波纹结构，后续做管路干涉检查、弯曲模拟时就会出现偏差，导致实际安装时出现长度不足、弯折干涉的问题。在做设备整体装配时，需要将柔性管设置为可形变零件，模拟设备运行时的管路位移状态，检查是否会和周边的结构件、运动部件发生摩擦干涉，尤其是在有运动部件的设备中，柔性管的布设路径要避开运动行程范围，防止长期摩擦导致管壁破损。对于液压系统应用场景，还要校核管材的耐压能力，这款硅胶柔性管适用于低压回路，不能用于高压液压管路，选型时要注意工作压力和管材额定压力的匹配，避免出现爆管风险。在医疗洁净场景应用时，还要确认硅胶材质满足相关卫生等级要求，建模时要保证内壁光滑无死角，避免介质残留滋生细菌，满足洁净输送的要求。
